两节串联锂电池充放电板,5V2.4A 输入和输出同 USB C 口
1 电路板 PCB 描述：
1.1 名称： 两节串联锂电池充放电板,5V2.4A 输入和输出同 USB C 口，
1.2 应用：便捷充电设备等
1.3 电池组： 7.4V 锂电池组， 两串 3.7V 锂电池组可多并，充满 8.4V
1.4 输入（USB1） ： 5V2.4A （充电亮灯，充满转灯，无电池闪灯） ，
1.5 输出（USB1）： 5V2.4A （放电亮 LED2）
1.1 名称： 两节串联锂电池充放电板,5V2.4A 输入和输出同 USB C 口，
1.2 应用：便捷充电设备等
1.3 电池组： 7.4V 锂电池组， 两串 3.7V 锂电池组可多并，充满 8.4V
1.4 输入（USB1） ： 5V2.4A （充电亮灯，充满转灯，无电池闪灯） ，
1.5 输出（USB1）： 5V2.4A （放电亮 LED2）
详情
1 电路板 PCB 描述：
1.1 名称： 两节串联锂电池充放电板,5V2.4A 输入和输出同 USB C 口，
1.2 应用：便捷充电设备等
1.3 电池组： 7.4V 锂电池组， 两串 3.7V 锂电池组可多并，充满 8.4V
1.4 输入（USB1） ： 5V2.4A （充电亮灯，充满转灯，无电池闪灯） ，
1.5 输出（USB1）： 5V2.4A （放电亮 LED2）

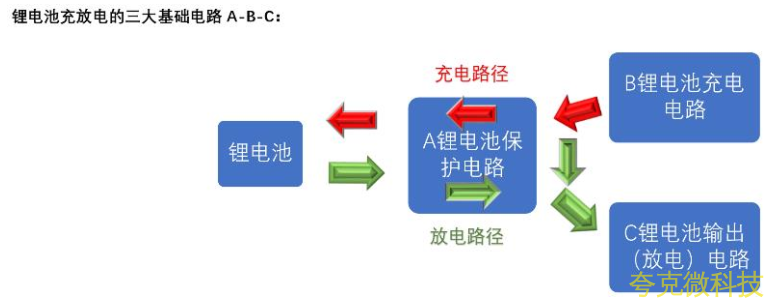

1.6 芯片功能简介：
1， B 锂电池充电电路： PW4584
PW4584 锂电池充电管理芯片， 5V 输入可达 3A，， 支持 5V 输入升压两串锂电池充电。
2， A 锂电池保护电路： PW7052
PW7052 两串锂电池得过充，过放，过流检测保护电路芯片，并联 MOS 可增加过流保护值
3， 锂电池输出电路： PW2163
PW2163 DC-DC 降压恒压芯片，输入 4.5V-18V，可调恒压输出电压值，输出可达 3A 电流。
1.1 名称： 两节串联锂电池充放电板,5V2.4A 输入和输出同 USB C 口，
1.2 应用：便捷充电设备等
1.3 电池组： 7.4V 锂电池组， 两串 3.7V 锂电池组可多并，充满 8.4V
1.4 输入（USB1） ： 5V2.4A （充电亮灯，充满转灯，无电池闪灯） ，
1.5 输出（USB1）： 5V2.4A （放电亮 LED2）
1.6 芯片功能简介：
1， B 锂电池充电电路： PW4584
PW4584 锂电池充电管理芯片， 5V 输入可达 3A，， 支持 5V 输入升压两串锂电池充电。
2， A 锂电池保护电路： PW7052
PW7052 两串锂电池得过充，过放，过流检测保护电路芯片，并联 MOS 可增加过流保护值
3， 锂电池输出电路： PW2163
PW2163 DC-DC 降压恒压芯片，输入 4.5V-18V，可调恒压输出电压值，输出可达 3A 电流。
4， PWDRP02 USB type C 的 PD 快充协议 IC， DRP 双向模式

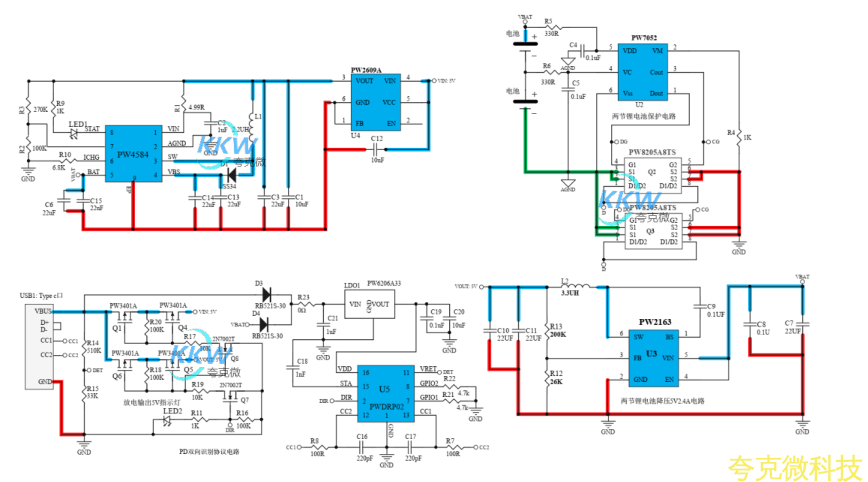

2， 电路图：

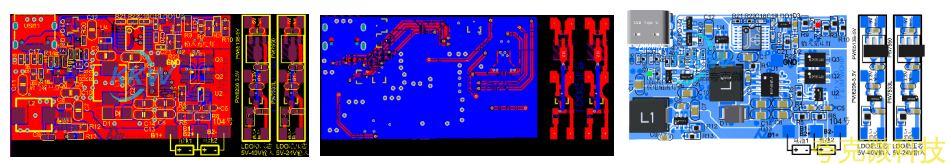

3， PCB 图和 3D 显示图

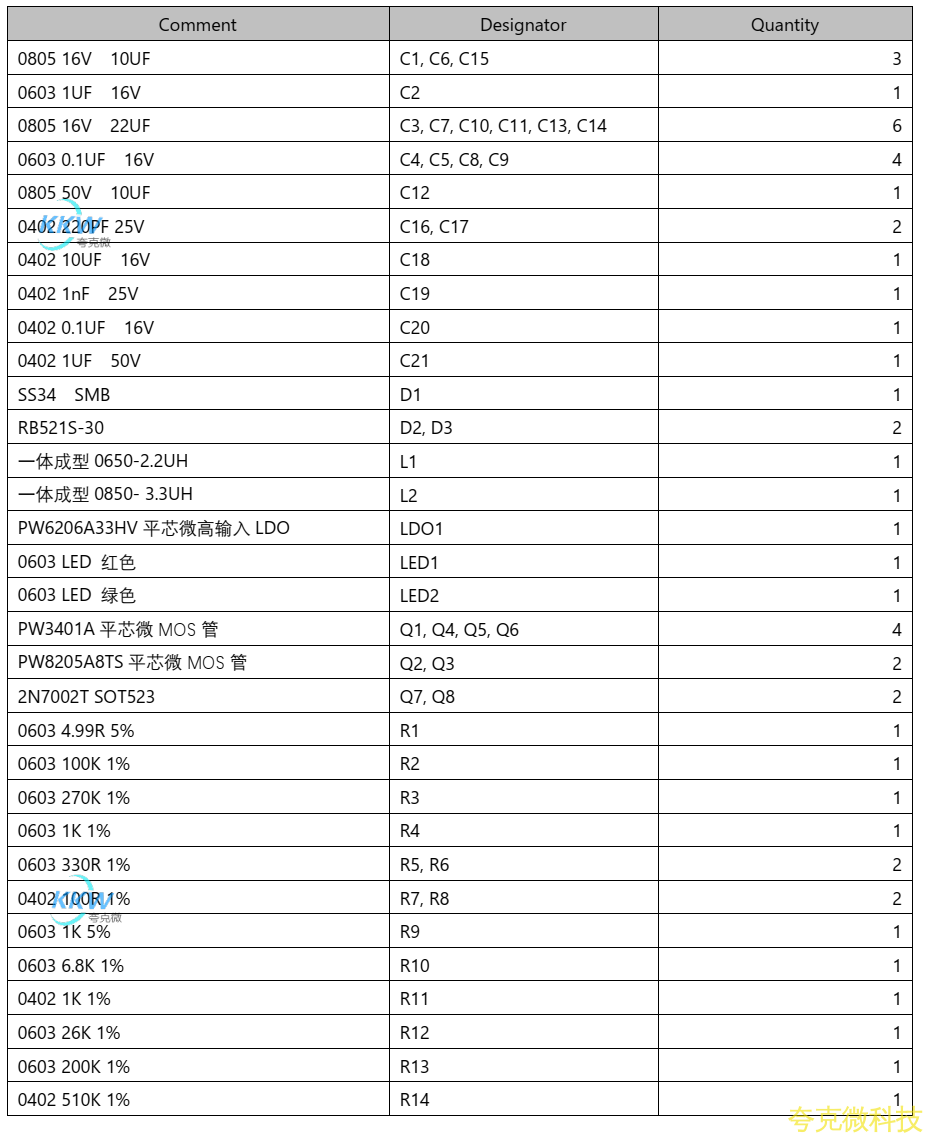

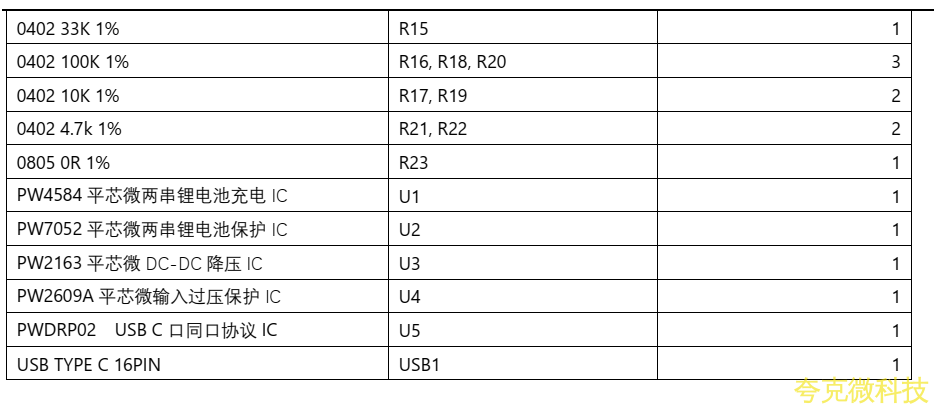

4， BOM 物料表
