两节串联锂电池充放电板支持两节 7.4V 的锂电池组， 充满后电压为 8.4V， 可以通过 5V-24V 的输入进行充电

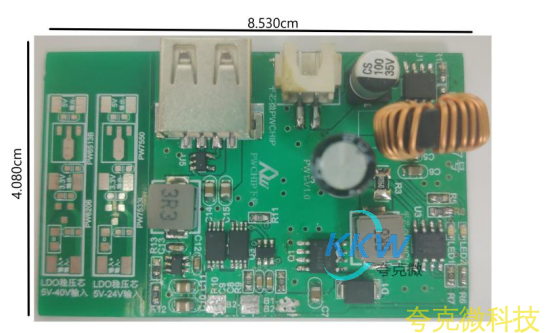

这是一款名为“两节串联锂电池充放电板”的电路板， 主要用于便捷充电设备等。 它支持两
节 7.4V 的锂电池组， 充满后电压为 8.4V， 可以通过 5V-24V 的输入进行充电。
该电路板有一个 USB 输出端口， 可以提供 5V2.4A（ 最大 3A） 的输出电流， 同时电池端充电
电流可达 1A。
节 7.4V 的锂电池组， 充满后电压为 8.4V， 可以通过 5V-24V 的输入进行充电。
该电路板有一个 USB 输出端口， 可以提供 5V2.4A（ 最大 3A） 的输出电流， 同时电池端充电
电流可达 1A。
详情
这是一款名为“两节串联锂电池充放电板”的电路板， 主要用于便捷充电设备等。 它支持两
节 7.4V 的锂电池组， 充满后电压为 8.4V， 可以通过 5V-24V 的输入进行充电。
该电路板有一个 USB 输出端口， 可以提供 5V2.4A（ 最大 3A） 的输出电流， 同时电池端充电
电流可达 1A。

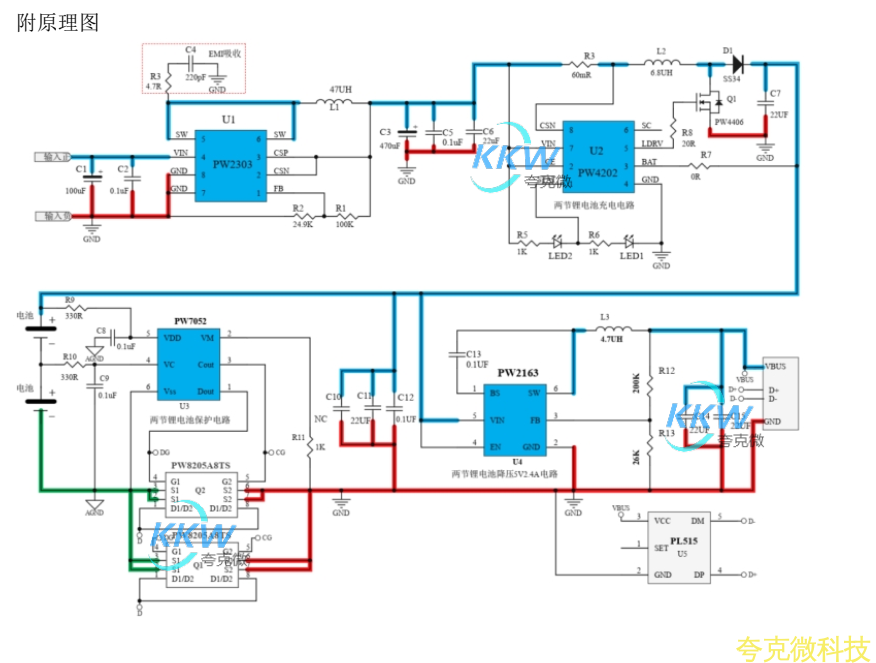

该电路板使用了四种不同的芯片：
1、 PW4202 锂电池充电管理芯片， 外置 MOS， 支持 5V 输入升压两串锂电池充电， 可以实现
可达 3A 的充电电流。
2、 PW2303 DC-DC 降压芯片， 工作频率为 130Khz，可以调节限流， 常用于 5V 输入 5V 输出，
同时也可以将输入高于 5V 的电压稳压输出 5V， 可以实现可达 3A 的输出电流。
3、 PW7052 两串锂电池保护电路芯片，可以检测电池的过充、过放和过流情况，并通过并
联 MOS 管增加过流保护值。
4、 PW2163 DC-DC 降压恒压芯片， 输入电压范围为 4.5V-18V， 可以调节恒压输出， 可以实现
节 7.4V 的锂电池组， 充满后电压为 8.4V， 可以通过 5V-24V 的输入进行充电。
该电路板有一个 USB 输出端口， 可以提供 5V2.4A（ 最大 3A） 的输出电流， 同时电池端充电
电流可达 1A。
该电路板使用了四种不同的芯片：
1、 PW4202 锂电池充电管理芯片， 外置 MOS， 支持 5V 输入升压两串锂电池充电， 可以实现
可达 3A 的充电电流。
2、 PW2303 DC-DC 降压芯片， 工作频率为 130Khz，可以调节限流， 常用于 5V 输入 5V 输出，
同时也可以将输入高于 5V 的电压稳压输出 5V， 可以实现可达 3A 的输出电流。
3、 PW7052 两串锂电池保护电路芯片，可以检测电池的过充、过放和过流情况，并通过并
联 MOS 管增加过流保护值。
4、 PW2163 DC-DC 降压恒压芯片， 输入电压范围为 4.5V-18V， 可以调节恒压输出， 可以实现
可达 5A3A 的输出电流。
