三节串联锂电池充放电板该电路板适用于两个串联的多并的 11.1V 锂电池组， 其充满电压为 12.46V

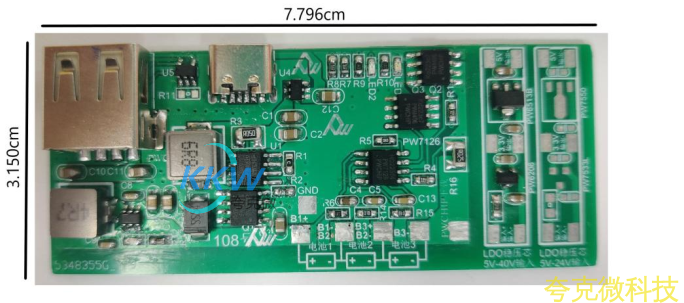

这是一款名为“三节串联锂电池充放电板”的电路板，可用于便携式充电设备等应用场景。
该电路板适用于两个串联的多并的 11.1V 锂电池组， 其充满电压为 12.46V 。 它有一个 5V2A
的 USB 输入端口（ USB1 ），并带有一个指示灯，用于显示充电状态。当电池充满时，指示
灯将转为常亮。此外， 该电路板还有一个 5V2.4A 的 USB 输出端口（ USB2 ）。

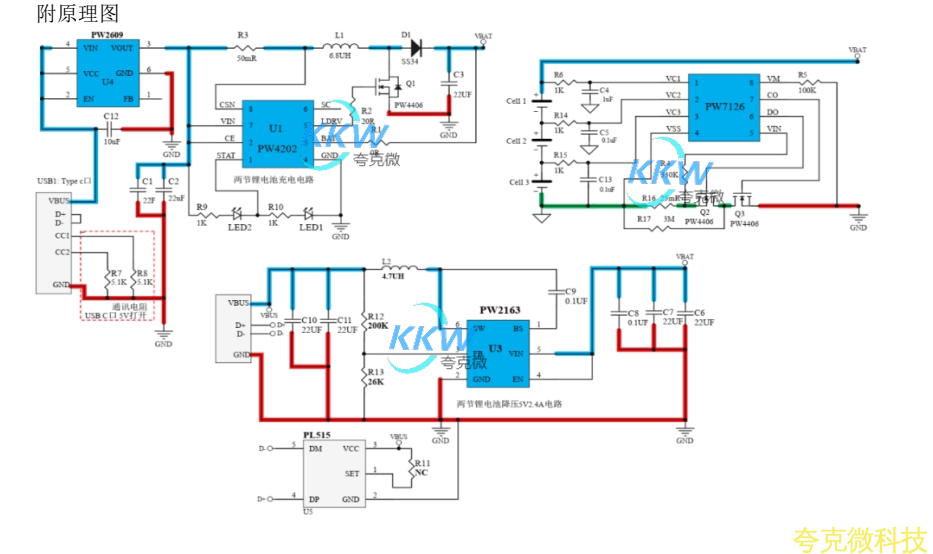

该电路板内置了五种不同的芯片来实现各种功能：
1 、 PW4053M 锂电池充电管理芯片： 外置 MOS ， 可实现高达 2A 的充电电流， 支持 5V 升压
三串锂电池充电。
2 、 PW7126 三串锂电池保护电路芯片： 可检测得过充、过放、过流， 并联 MOS 可增加过流
保护值。
3 、 PW2163 DC-DC 降压恒压芯片： 输入电压范围为 4.5V-18V ， 可调输出电压值并支持高达 3A
的输出电流。
4 、 PW2609 USB 输入过压保护芯片：具有可调的输入过压保护阈值，可关闭输入过压保护，
36V 的高耐压能力可用于误插高压保护、 USB 热拔插尖峰保护以及快充充电器损坏异常高压
保护。
5 、 PW2213 锂电池电量均衡电路芯片：可用于多串锂电池、多并电路，实现锂电池电量的
均衡。

该电路板具有多种保护功能， 可确保电池和设备的安全运行， 并提供高效的充电和输出功能。
