三节串联锂电池充放电板它适用 于 11.1V 锂电池组，两串多并， 充满 12.6V

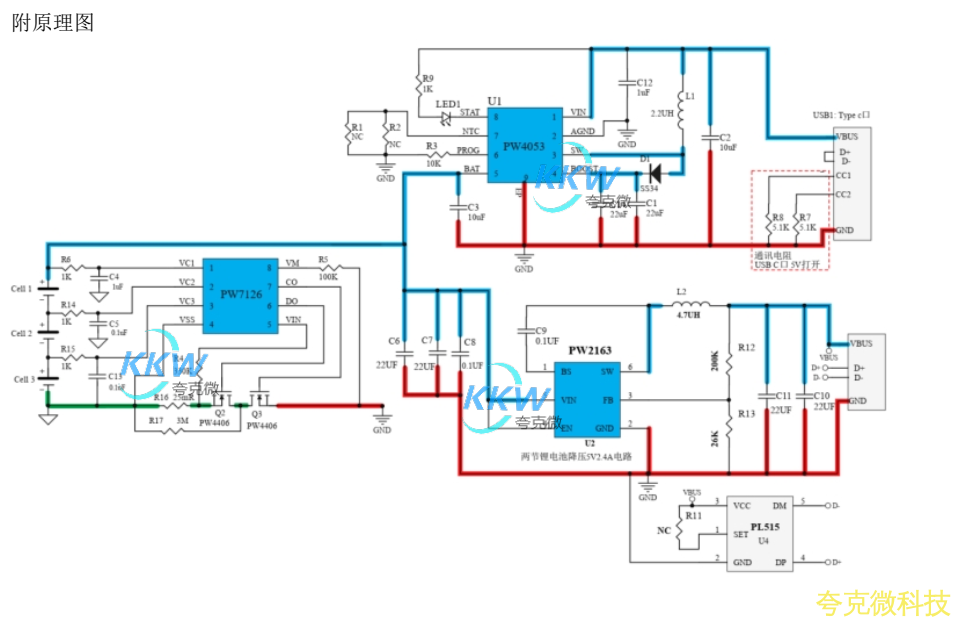

这是一个名为“三节串联锂电池充放电板”的电路板， 可用于便捷充电设备等应用。 它适用
于 11.1V 锂电池组，两串多并， 充满 12.6V。
该电路板有一个输入端口（ USB1） ， 可以接受 5V2A 的电源输入。 当有电池需要充电时， 它
会亮灯；当电池充满时，它会转为灯；如果没有电池，则会闪烁。
另一个输出端口（ USB2） 可以提供 5V2.4A 的输出电流（ 最大可达 3A）。

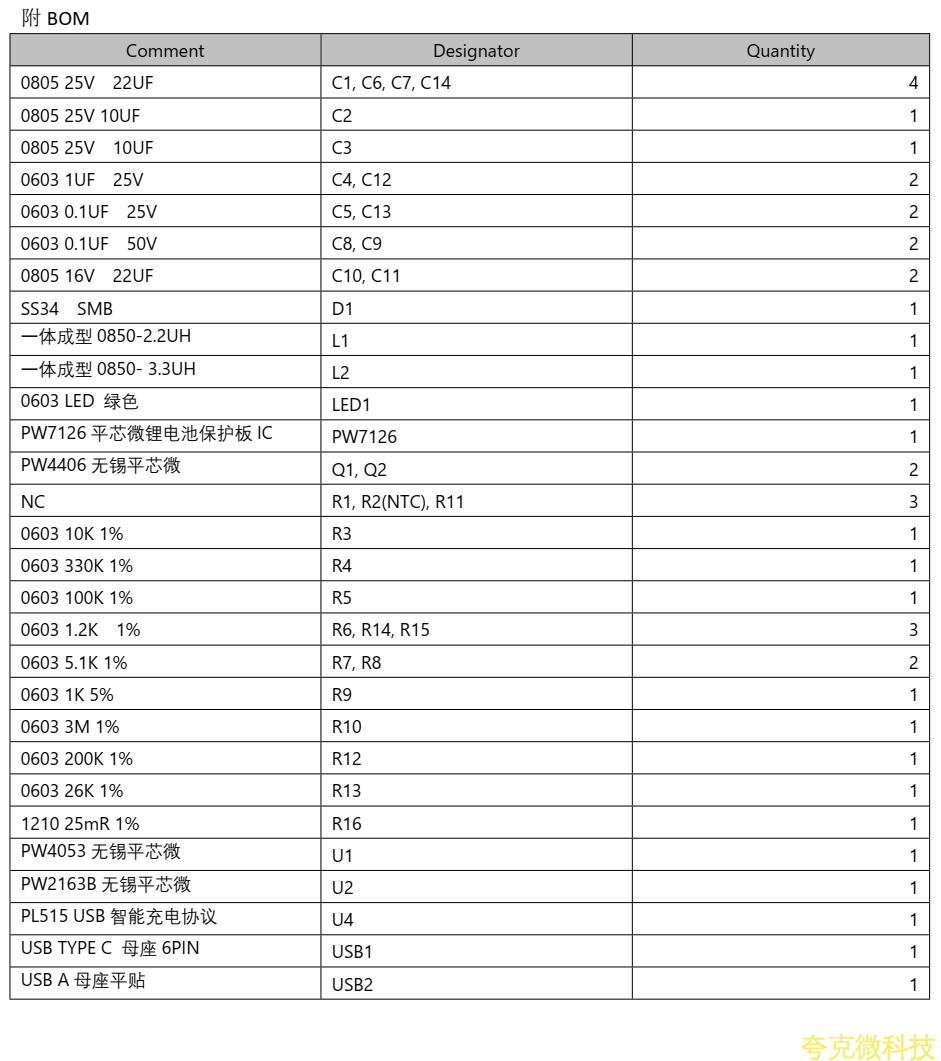

电路板上有四个芯片：
1、 PW4053 - 锂电池充电管理芯片， 内置 MOS， 可输出 12.6V 1A 的充电电流。 支持 5V 输入
升压三串锂电池充电。
2、 PW7126 - 三串锂电池过充、过放、过流检测保护电路芯片。 并联 MOS 可增加过流保护
值。
3、 PW2163 - DC-DC 降压恒压芯片， 输入电压范围为 4.5V-18V，可调节恒压输出，并支持最
大 5A 3A 的输出电流。
4、 PW2213 - 锂电池电量均衡电路芯片， 可用于多串锂电池、 多并电路。 它可以让电池电量
保持均衡，提高电池的使用寿命。

该电路板可以有效地管理和保护锂电池，提供便捷的充电和输出功能。
