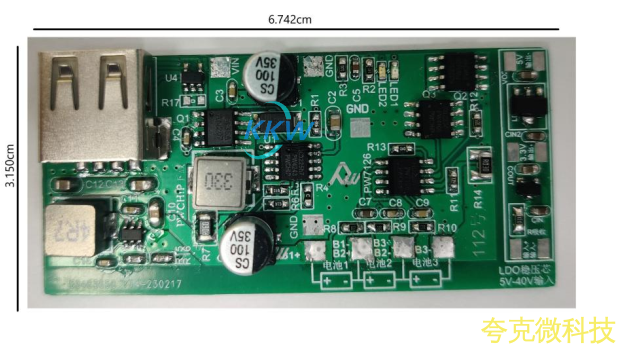

15V-24V 降压充电三节串联锂电池， 和放电 5V2.4A 的电路板

这是一个名为 15V-24V 降压充电三节串联锂电池， 和放电 5V2.4A 的电路板。它适用于便捷
充电设备等。 电池组是由两串多并的 11.1V 锂电池组成， 充满电压为 12.6V 。它的输入接口
（ USB1 ） 支持 15V-24V 电压输入，充电时会亮灯，充满后会转灯，无电池时会闪灯。输出
接口（ USB2 ） 可提供 5V2.4A （ 最大 3A ）的电流。

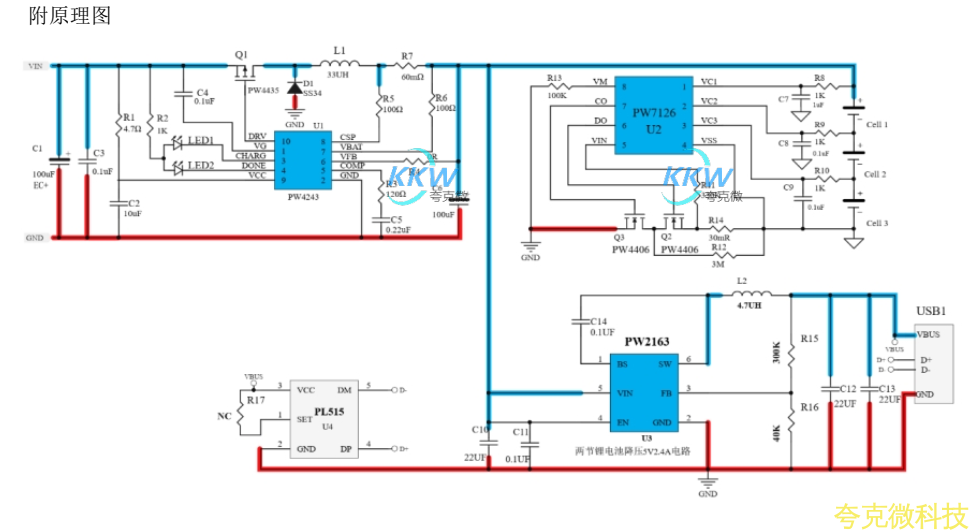

该电路板内置多个芯片，其中包括：
1 、 PW4243 芯片：这是一个宽电压输入降压型三节锂电池充电管理芯片， 外置 MOS ，可输
出最大 3A 电流进行充电， 支持 15V-24V 输入降压给三串锂电池充电。
2 、 PW7126 芯片：这是一个三串锂电池的保护电路芯片，可检测和保护电池免受过充、过
放、过流等问题， 其并联的 MOS 可增加过流保护值。
3 、 PW2163 芯片：这是一个锂电池输出电路芯片， 它采用 DC-DC 降压恒压技术，输入电压
范围为 4.5V-18V ，可调节恒压输出， 并且可提供 5A3A 的电流。
4 、 PW2213 芯片（额外）：这是一个锂电池电量均衡电路芯片，可用于多串锂电池、多并

电路，用于电池电量的均衡。
