5V-12V2A 快充 PD 给两节锂电池充电和放电 5V2.4A 和保护板方案

1 电路板 PCB 描述：
1.1 名称： 5V-12V2A 快充 PD 给两节锂电池充电和放电 5V2.4A 和保护板方案
1.2 应用：便捷充电设备等
1.3 电池组： 7.4V 锂电池组，两串 3.7V 锂电池组可多并，充满 8.4V
1.4 输入电压： 5V-12V Max 输入电流： 2A（充电亮灯，充满转灯，不接电池是闪灯）
1.5 输出电压电流： 5V2.4A
1.6 芯片功能简介：
1， 锂电池充电电路： PW4000
PW4000 是 1 节-4 节锂电池充电管理芯片，可达 3A 充电电流，支持升降压能力。
2， USB C 口 PD 快充协议芯片： PW6603
PW6603 是 PD 快充协议芯片， SINK 端，负责协议通讯 PD 充电器使输出其指定的电压。
3， A 锂电池保护电路： PW7052
PW7052 两串锂电池的过充，过放，过流检测保护电路芯片，并联 MOS 可增加过流保护值
4，锂电池输出电路： PW2163
PW2163 DC-DC 降压恒压芯片，输入 4.5V-18V，可调恒压输出， ，输出可达 5A3A 电流。

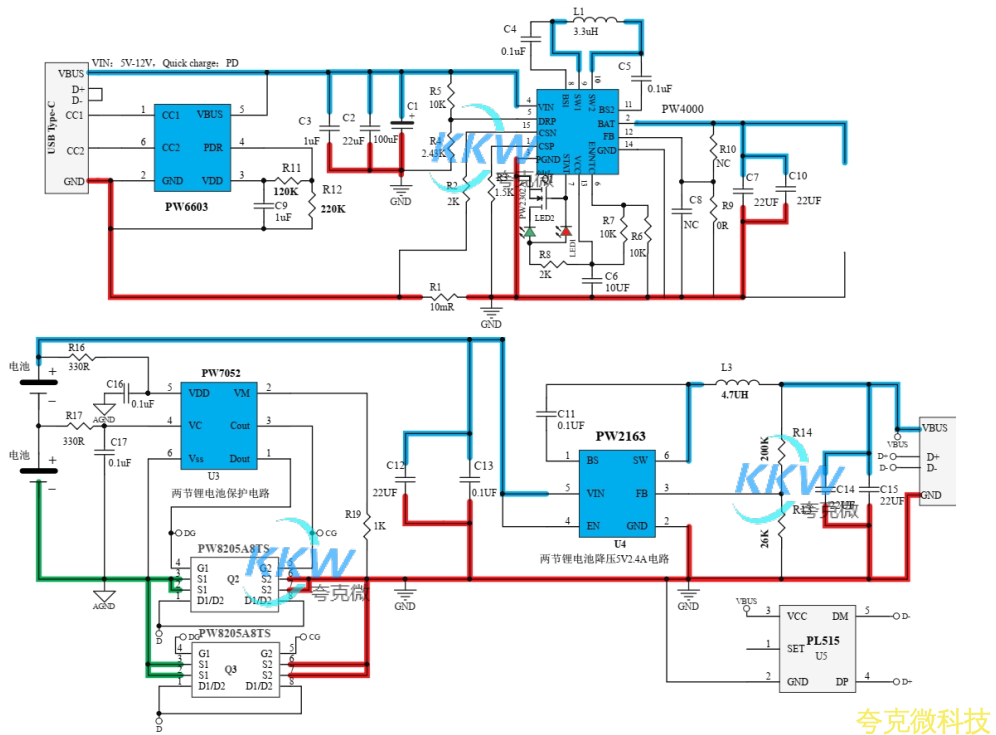

2， 电路图：

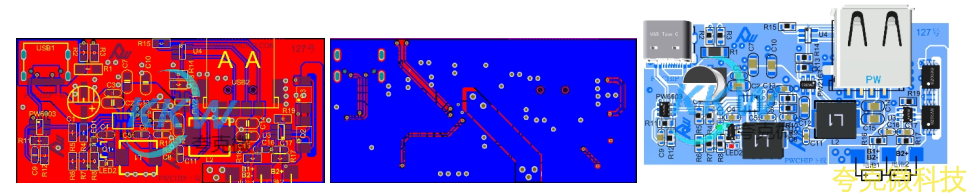

3， PCB 图和 3D 显示图

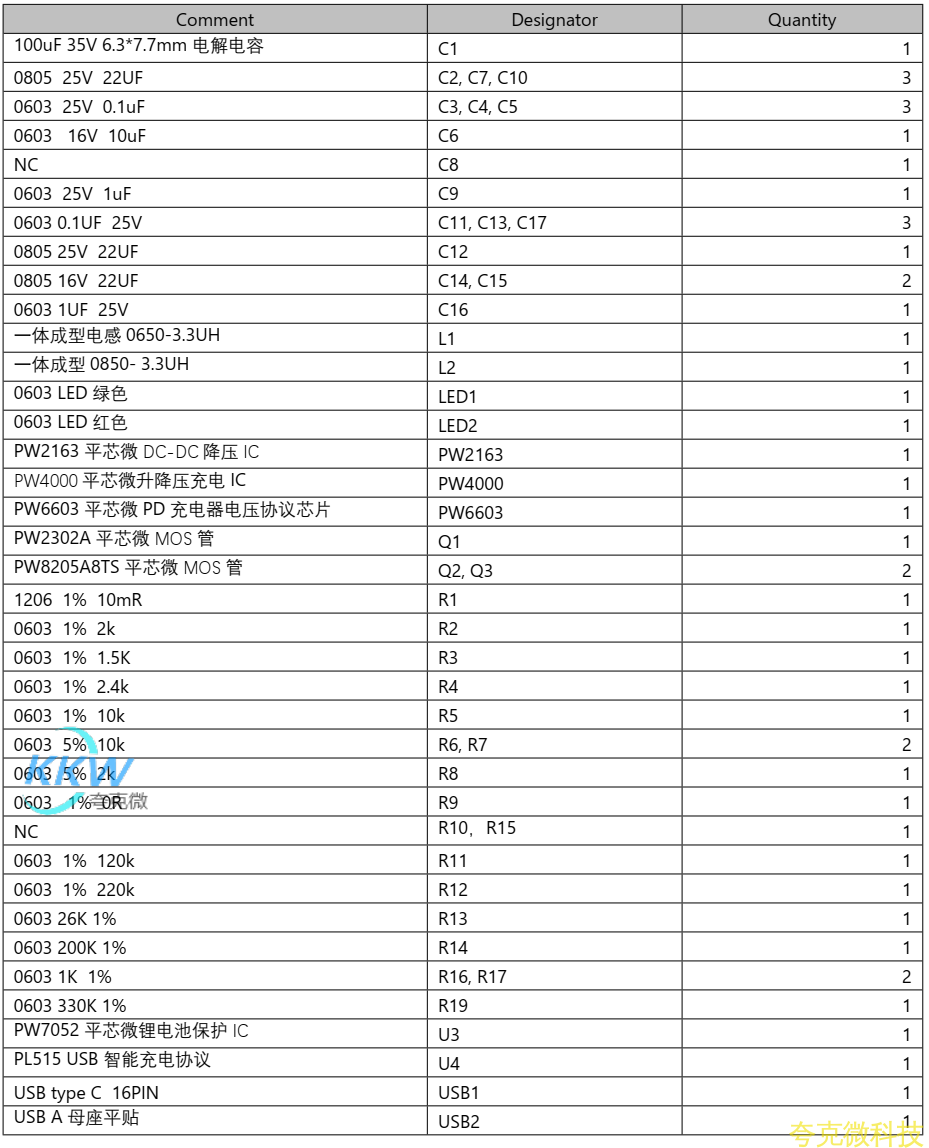

4， BOM 物料表
