两节串联锂电池充放电板,5V2A 输入充电和升压输出 12V2A
1 电路板 PCB 描述：
1.1 名称：两节串联锂电池充放电板,5V2A 输入充电和升压输出 12V2A
1.2 应用：便捷充电设备等
1.3 电池组： 7.4V 锂电池组，两串 3.7V 锂电池组，可多组并， 充满 8.4V
1.4 输入（USB1）： 5V2A （充电亮灯，充满转灯，无电池闪灯） ，
1.5 输出（USB2）： 12V2A (常规 1.5A)
1.1 名称：两节串联锂电池充放电板,5V2A 输入充电和升压输出 12V2A
1.2 应用：便捷充电设备等
1.3 电池组： 7.4V 锂电池组，两串 3.7V 锂电池组，可多组并， 充满 8.4V
1.4 输入（USB1）： 5V2A （充电亮灯，充满转灯，无电池闪灯） ，
1.5 输出（USB2）： 12V2A (常规 1.5A)
详情
1 电路板 PCB 描述：
1.1 名称：两节串联锂电池充放电板,5V2A 输入充电和升压输出 12V2A
1.2 应用：便捷充电设备等
1.3 电池组： 7.4V 锂电池组，两串 3.7V 锂电池组，可多组并， 充满 8.4V
1.4 输入（USB1）： 5V2A （充电亮灯，充满转灯，无电池闪灯） ，
1.5 输出（USB2）： 12V2A (常规 1.5A)

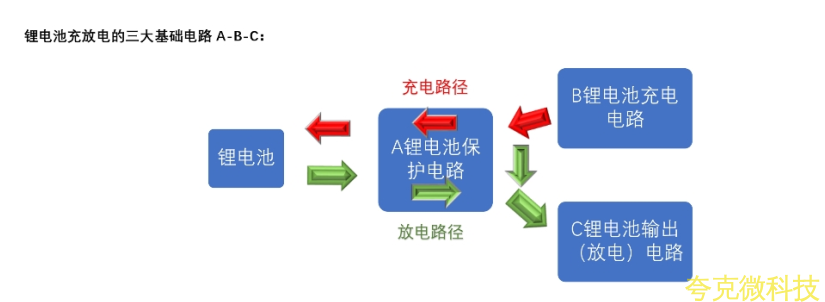

1.6 芯片功能简介：
1， B 锂电池充电电路： PW4202
PW4202 锂电池充电管理芯片，内置 MOS，可达输出 8.4V 1.5A 充电， 支持 5V 输入升压两串锂
电池充电。
2， A 锂电池保护电路： PW7052
PW7052 两串锂电池得过充，过放，过流检测保护电路芯片， 并联 MOS 可增加过流保护值
3， 锂电池输出电路： PW5012
1.1 名称：两节串联锂电池充放电板,5V2A 输入充电和升压输出 12V2A
1.2 应用：便捷充电设备等
1.3 电池组： 7.4V 锂电池组，两串 3.7V 锂电池组，可多组并， 充满 8.4V
1.4 输入（USB1）： 5V2A （充电亮灯，充满转灯，无电池闪灯） ，
1.5 输出（USB2）： 12V2A (常规 1.5A)
1.6 芯片功能简介：
1， B 锂电池充电电路： PW4202
PW4202 锂电池充电管理芯片，内置 MOS，可达输出 8.4V 1.5A 充电， 支持 5V 输入升压两串锂
电池充电。
2， A 锂电池保护电路： PW7052
PW7052 两串锂电池得过充，过放，过流检测保护电路芯片， 并联 MOS 可增加过流保护值
3， 锂电池输出电路： PW5012
PW5012 DC-DC 升压恒压芯片， 输入 2.7V-12V， 可调恒压 3V-15V 输出， ， 输出可达 3A 电流。

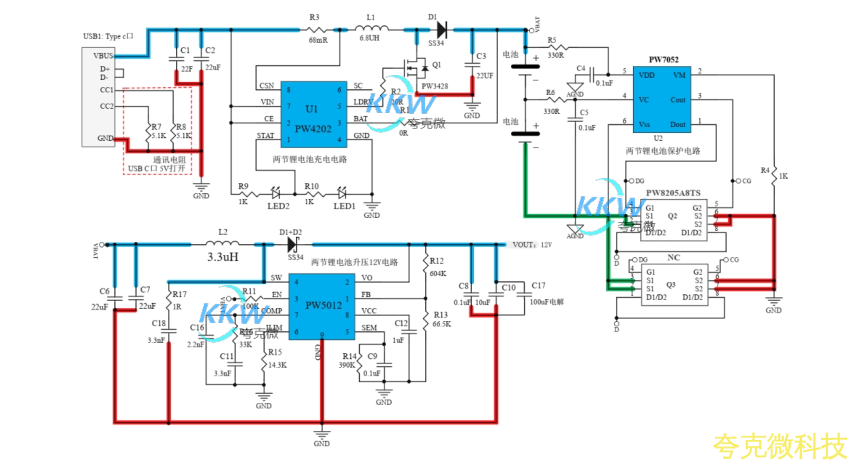

2， 电路图：

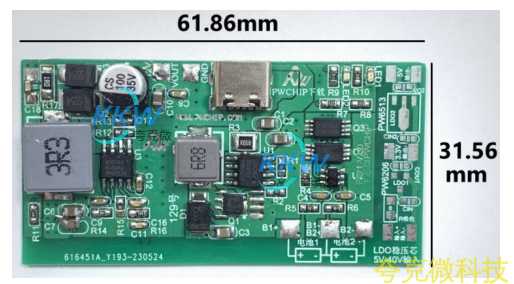

3， PCB 图和 3D 显示图

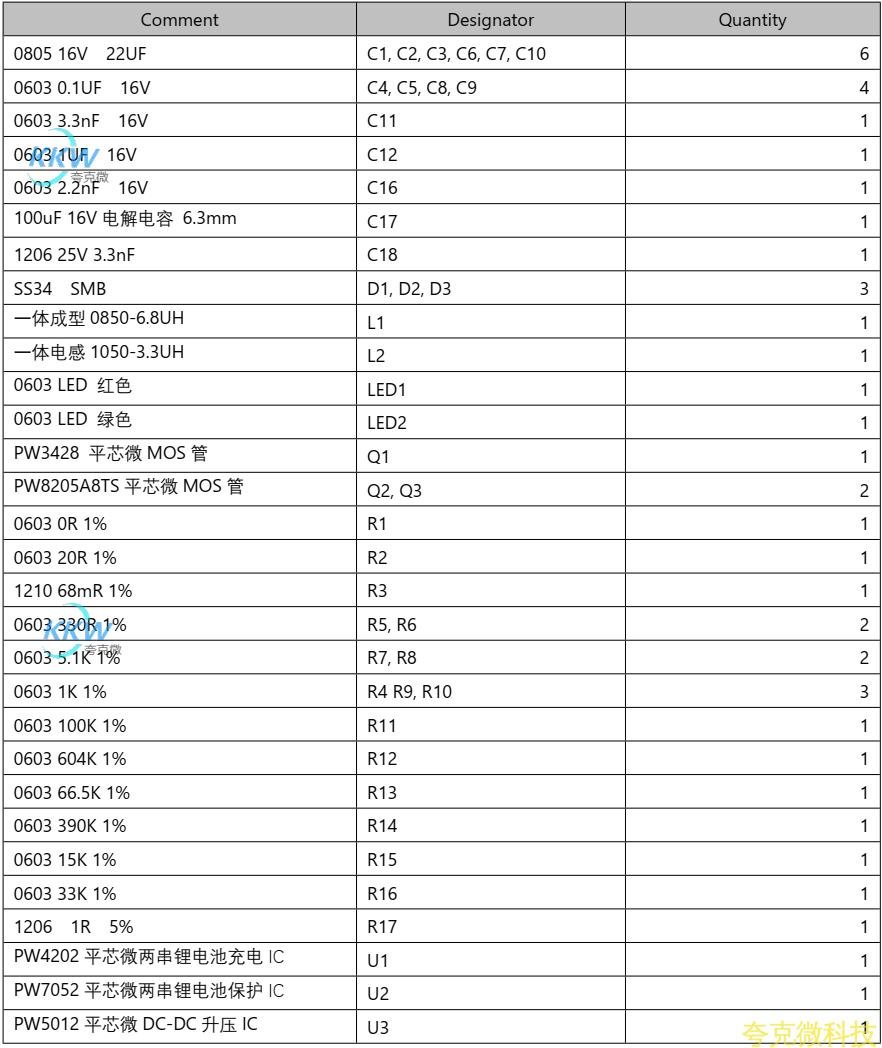

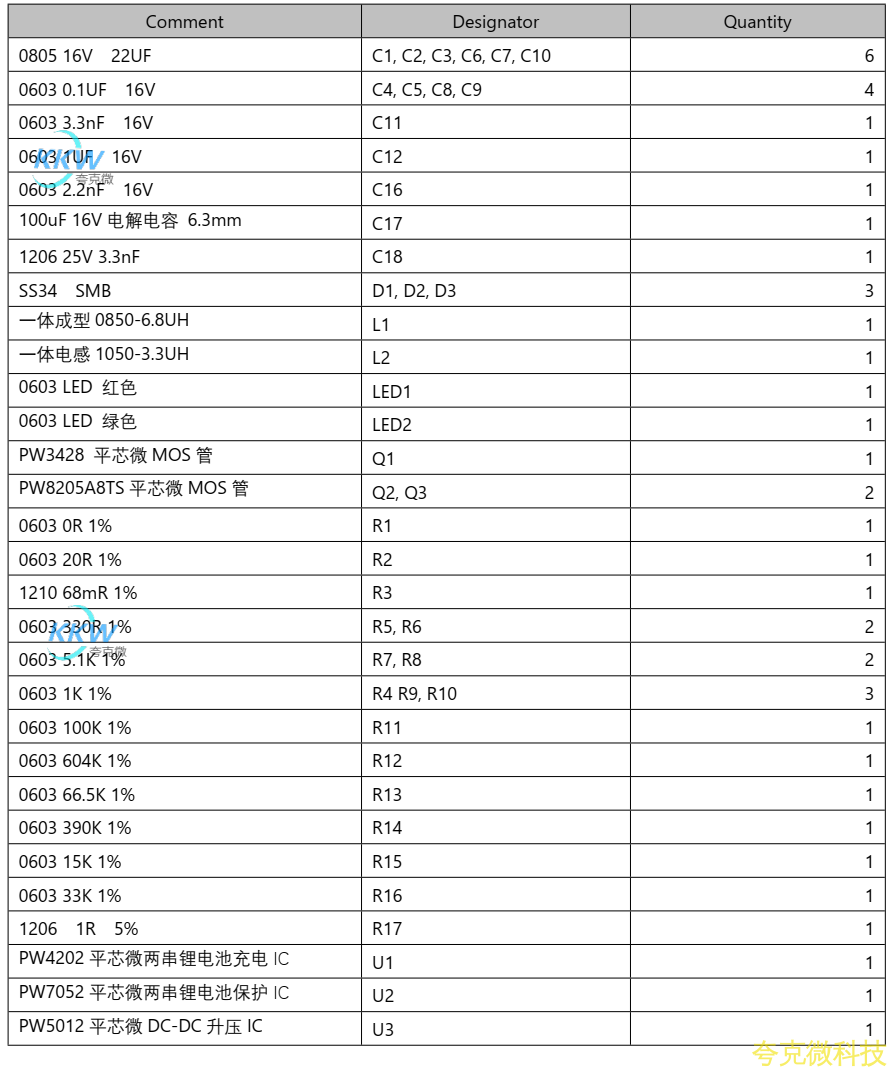

4， BOM 物料表
