1 电路板 PCB 描述:
1.1 名称:三节串联锂电池保护方案板, 10A 过流,带电池均衡电路
1.2 应用: 11.1V 锂电池组:三串 3.7V 锂电池串联组,可多组并联
1.3 过放电检测电压: 2.7V(单个锂电池) ,过充电检测电压: 4.25V(单个锂电池)
1.4 (P+/P-)保护板输入电压: 9V-12.6V, 12.6V 充满,三串锂电池组放电电压: 8.1V∽12.6V
瞬间电流 10A,工作电流推荐 6A 以下
1.5 均衡电路:被动均衡

详情
1 电路板 PCB 描述:
1.1 名称:三节串联锂电池保护方案板, 10A 过流,带电池均衡电路
1.2 应用: 11.1V 锂电池组:三串 3.7V 锂电池串联组,可多组并联
1.3 过放电检测电压: 2.7V(单个锂电池) ,过充电检测电压: 4.25V(单个锂电池)
1.4 (P+/P-)保护板输入电压: 9V-12.6V, 12.6V 充满,三串锂电池组放电电压: 8.1V∽12.6V
瞬间电流 10A,工作电流推荐 6A 以下
1.5 均衡电路:被动均衡
1.6 芯片功能简介:
1, 锂电池保护电路: PW7126
PW7126 三串锂电池得过充,过放,过流检测保护电路芯片,并联 MOS 可增加过流保护值。
2, 锂电池电量均衡芯片: PW2213
PW2213 锂电池电量均衡电路芯片。可多串锂电池,多并电路。

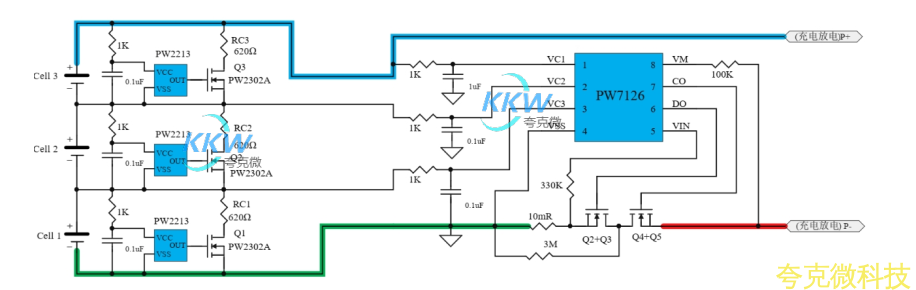

2, 电路图:

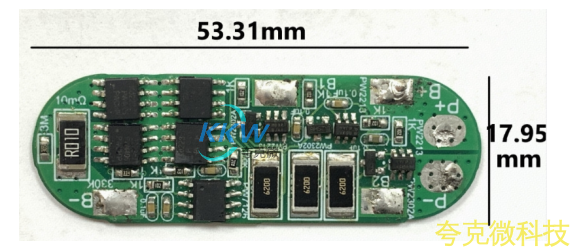

3, PCB 图和 3D 显示图

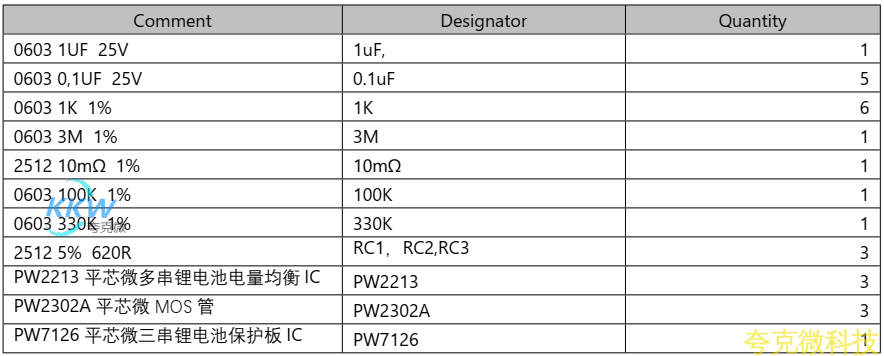

4, BOM 物料表
