两节串联锂电池保护方案板， 6A 过流，带电池均衡
1.2 应用： 7.4V 锂电池组：两节 3.7V 锂电池串联组，可多组并联
1.3 过放电检测电压： 2.4V，过充电检测电压： 4.25V
1.4 （P+/P-）保护板输入电压： 5V-8.4V，锂电池放电电压： 5V∽ 8.4V 瞬间电流 6A，工作电
流推荐 4A 以下
详情
1.1 名称：两节串联锂电池保护方案板， 6A 过流，带电池均衡
1.2 应用： 7.4V 锂电池组：两节 3.7V 锂电池串联组，可多组并联
1.3 过放电检测电压： 2.4V，过充电检测电压： 4.25V
1.4 （P+/P-）保护板输入电压： 5V-8.4V，锂电池放电电压： 5V∽ 8.4V 瞬间电流 6A，工作电
流推荐 4A 以下
1.5 芯片功能简介：
1，
锂电池保护电路：
PW7052
PW7052 两串锂电池得过充，过放，过流检测保护电路芯片，并联 MOS 可增加过流保护值。
2， 锂电池电量均衡芯片： PW2213
PW2213 锂电池电量均衡电路芯片。可多串锂电池，多并电路。
2， 电路图：

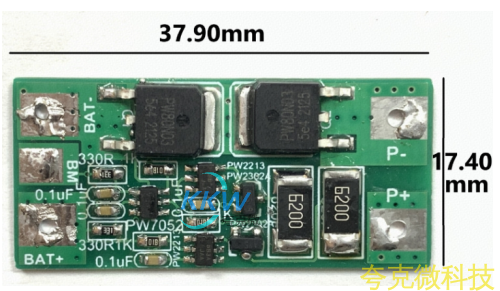

3， PCB 图和 3D 显示图

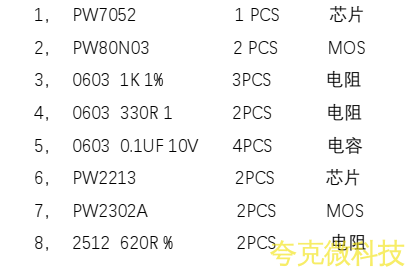

4， BOM 物料表
