单节锂电池保护方案板， 4A 过流，

1.1 名称：单节锂电池保护方案板， 4A 过流，
1.2 应用： 3.7V 锂电池组等
1.3 过放电检测电压： 2.5V，过充电检测电压： 4.30V
1.4 （P+/P-）保护板输入电压： 2.5V-4.2V，锂电池放电电压： 2.5V∽4.2V
1.5 芯片功能简介：
1， 锂电池保护电路： DW01A
DW01A 单串锂电池得过充，过放，过流检测保护电路芯片，并联 MOS 可增加过流保护值。

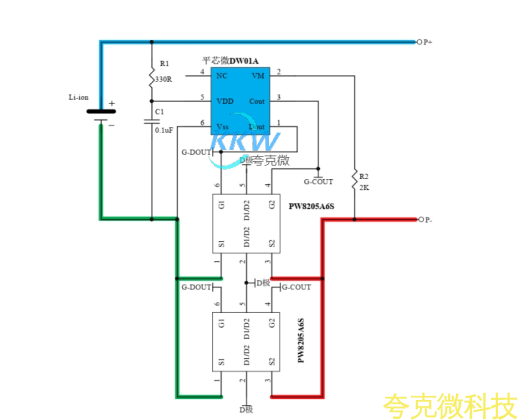

2， 电路图：

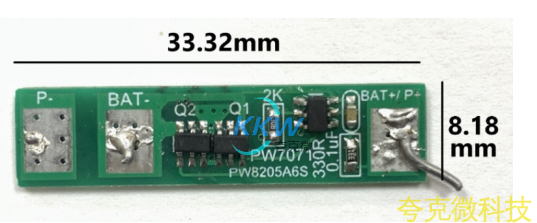

3， PCB 图和 3D 显示图

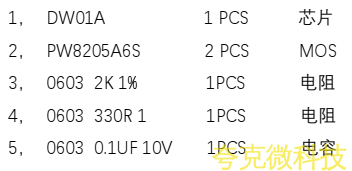

4， BOM 物料表
