单节 3.2V 磷酸铁锂电池保护方案板， 4A 过流
1.1 名称：单节 3.2V 磷酸铁锂电池保护方案板， 4A 过流，
1.2 应用： 3.2V 锂电池组，可多并
1.3 过放电检测电压： 2.1V，过充电检测电压： 3.75V
1.4 （P+/P-）保护板输入电压： 2.3V-3.6V，电池放电电压： 2.1V∽3.6V
1.2 应用： 3.2V 锂电池组，可多并
1.3 过放电检测电压： 2.1V，过充电检测电压： 3.75V
1.4 （P+/P-）保护板输入电压： 2.3V-3.6V，电池放电电压： 2.1V∽3.6V
详情
1.1 名称：单节 3.2V 磷酸铁锂电池保护方案板， 4A 过流，
1.2 应用： 3.2V 锂电池组，可多并
1.3 过放电检测电压： 2.1V，过充电检测电压： 3.75V
1.4 （P+/P-）保护板输入电压： 2.3V-3.6V，电池放电电压： 2.1V∽3.6V
1.5 芯片功能简介：
1， 锂电池保护电路： PW2112
PW2112 单串磷酸铁锂电池的过充，过放，过流检测保护电路芯片，并联 MOS 可增加过流保
护值。
1.2 应用： 3.2V 锂电池组，可多并
1.3 过放电检测电压： 2.1V，过充电检测电压： 3.75V
1.4 （P+/P-）保护板输入电压： 2.3V-3.6V，电池放电电压： 2.1V∽3.6V
1.5 芯片功能简介：
1， 锂电池保护电路： PW2112
PW2112 单串磷酸铁锂电池的过充，过放，过流检测保护电路芯片，并联 MOS 可增加过流保
护值。

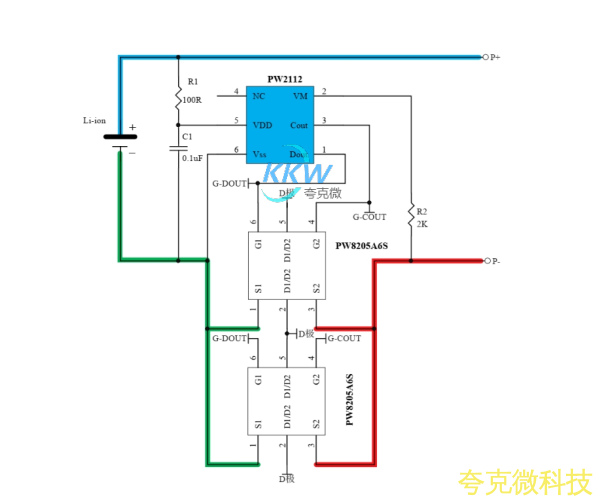

2， 电路图：

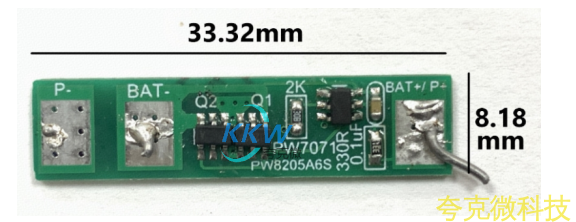

3， PCB 图和 3D 显示图

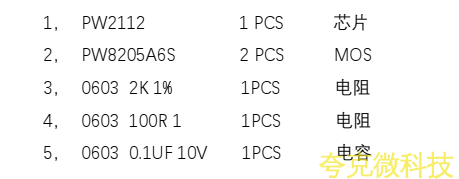

4， BOM 物料表
