3.3V， 5V， 12V 三段输入， 1A-4A 限流芯片模板 PW1555，输出短路保护
1.1 名称： 3.3V， 5V， 12V 三段输入， 1A-4A 限流芯片模板 PW1555，输出短路保护
1.2 应用： USB 充电产品，供电电源
1.3 输入电压范围 12V 模式： 9V-12.6V； 5V 模式： 3.8V-5.4V； 3.3V 模式： 2.4V-3.6V。
输出≈输入（内阻有压差，电流越大内阻导致的压差也增加）
1.4 限流设置：按箭头符号，把对应的 R1,R2,R3 一个电阻和焊盘短接，其他 2 个电阻不短接
1.2 应用： USB 充电产品，供电电源
1.3 输入电压范围 12V 模式： 9V-12.6V； 5V 模式： 3.8V-5.4V； 3.3V 模式： 2.4V-3.6V。
输出≈输入（内阻有压差，电流越大内阻导致的压差也增加）
1.4 限流设置：按箭头符号，把对应的 R1,R2,R3 一个电阻和焊盘短接，其他 2 个电阻不短接
详情
1.1 名称： 3.3V， 5V， 12V 三段输入， 1A-4A 限流芯片模板 PW1555，输出短路保护
1.2 应用： USB 充电产品，供电电源
1.3 输入电压范围 12V 模式： 9V-12.6V； 5V 模式： 3.8V-5.4V； 3.3V 模式： 2.4V-3.6V。
输出≈输入（内阻有压差，电流越大内阻导致的压差也增加）
1.4 限流设置：按箭头符号，把对应的 R1,R2,R3 一个电阻和焊盘短接，其他 2 个电阻不短接
1.5 芯片功能简介：
1， 限流芯片： PW 1555
PW1555 是一款限流开关芯片，可达 1-5A 限流，适用于 3.3V， 5V， 12V 输入限流应用。
1.2 应用： USB 充电产品，供电电源
1.3 输入电压范围 12V 模式： 9V-12.6V； 5V 模式： 3.8V-5.4V； 3.3V 模式： 2.4V-3.6V。
输出≈输入（内阻有压差，电流越大内阻导致的压差也增加）
1.4 限流设置：按箭头符号，把对应的 R1,R2,R3 一个电阻和焊盘短接，其他 2 个电阻不短接
1.5 芯片功能简介：
1， 限流芯片： PW 1555
PW1555 是一款限流开关芯片，可达 1-5A 限流，适用于 3.3V， 5V， 12V 输入限流应用。

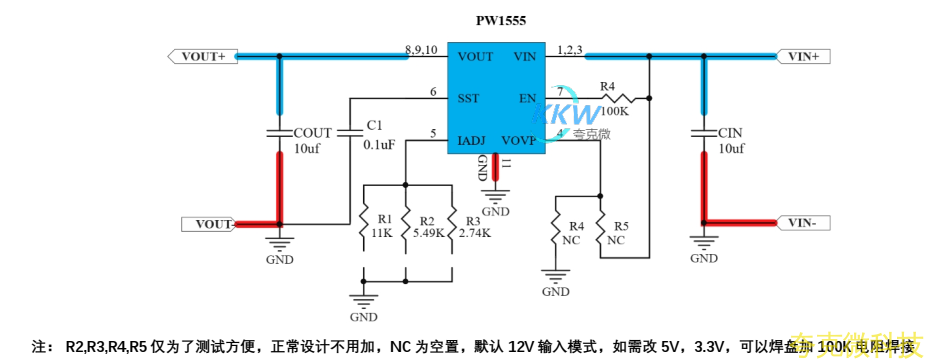

2， 电路图：

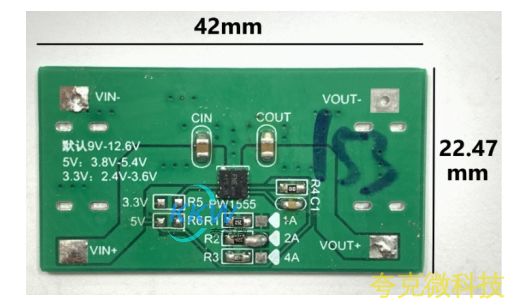

3， PCB 图和 3D 显示图

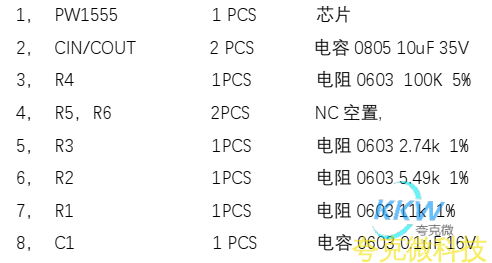

4， BOM 物料表
