耐压 32V， 5V 输入限流和过压保护芯片模板 PW1515， 0.5A-1.5A
1.1 名称： 耐压 32V， 5V 输入限流和过压保护芯片模板 PW1515， 0.5A-1.5A
1.2 应用： USB 充电产品， 5V 供电电源
1.3 输入电压范围 3.5V-6V，输出≈输入（内阻有压差，电流越大内阻导致的压差也增加）
1.4 限流设置：按箭头符号，把对应的 R1,R2,R3 一个电阻和焊盘短接，其他 2 个电阻不短接
1.2 应用： USB 充电产品， 5V 供电电源
1.3 输入电压范围 3.5V-6V，输出≈输入（内阻有压差，电流越大内阻导致的压差也增加）
1.4 限流设置：按箭头符号，把对应的 R1,R2,R3 一个电阻和焊盘短接，其他 2 个电阻不短接
详情
1.1 名称： 耐压 32V， 5V 输入限流和过压保护芯片模板 PW1515， 0.5A-1.5A
1.2 应用： USB 充电产品， 5V 供电电源
1.3 输入电压范围 3.5V-6V，输出≈输入（内阻有压差，电流越大内阻导致的压差也增加）
1.4 限流设置：按箭头符号，把对应的 R1,R2,R3 一个电阻和焊盘短接，其他 2 个电阻不短接
1.5 芯片功能简介：
1， 可调限流和过压保护芯片： PW 1515
PW1515 是一款可调的限流芯片，可达 0.5A-2A 限流，适用于 5V 输入限流应用。同时集成了
过压保护关闭功能，输入达到 6.1V 时，关闭输出，同时输入耐压达到 32V，可以保护输入异常高
压后及时关闭输出，防止损坏后级电路。
1.2 应用： USB 充电产品， 5V 供电电源
1.3 输入电压范围 3.5V-6V，输出≈输入（内阻有压差，电流越大内阻导致的压差也增加）
1.4 限流设置：按箭头符号，把对应的 R1,R2,R3 一个电阻和焊盘短接，其他 2 个电阻不短接
1.5 芯片功能简介：
1， 可调限流和过压保护芯片： PW 1515
PW1515 是一款可调的限流芯片，可达 0.5A-2A 限流，适用于 5V 输入限流应用。同时集成了
过压保护关闭功能，输入达到 6.1V 时，关闭输出，同时输入耐压达到 32V，可以保护输入异常高
压后及时关闭输出，防止损坏后级电路。
2， 电路图：

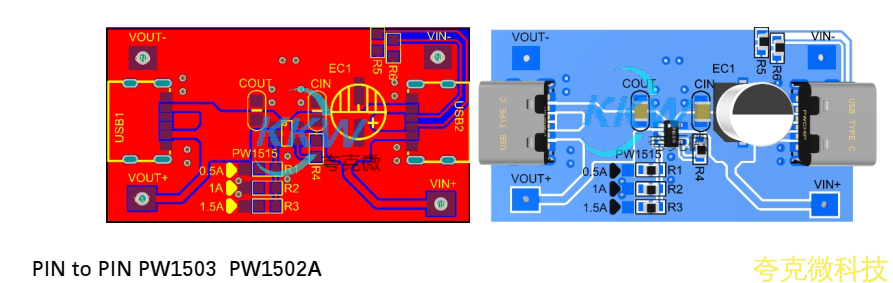

3 ,PCB 图和 3D 显示图

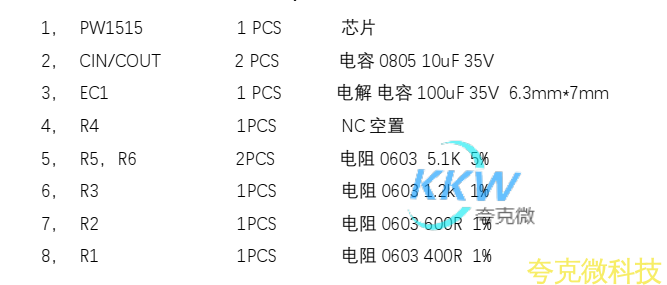

4, BOM 物料表
