36V 耐压的输入过压保护关闭模板 PW2609A， 6.1V， 12V 保护点

1.1 名称： 36V 耐压的输入过压保护关闭模板 PW2609A， 6.1V， 12V 保护点
1.2 应用： USB 充电产品，供电电源
1.3 输入电压范围 3V-36V，输出≈输入（内阻有压差，电流越大内阻导致的压差也增加）
1.4 过压设置： FB 脚悬空时默认 6.1V 过压保护设置，把两处箭头标识的焊盘都焊接，就改变成
对应的过压保护电压 12V。
1.5 芯片功能简介：
1， 可调过压保护芯片： PW2609A
PW2609A 是一款可调的过压保护芯片， 电流可达 3A 输出，适用于 3V-24V 输入过压保护应
用。输入达到设定的过压保护值时，会关闭输出，以保护输入异常高压后及时关闭输出，防止损
坏后级电路， 同时输入耐压达到 36V。

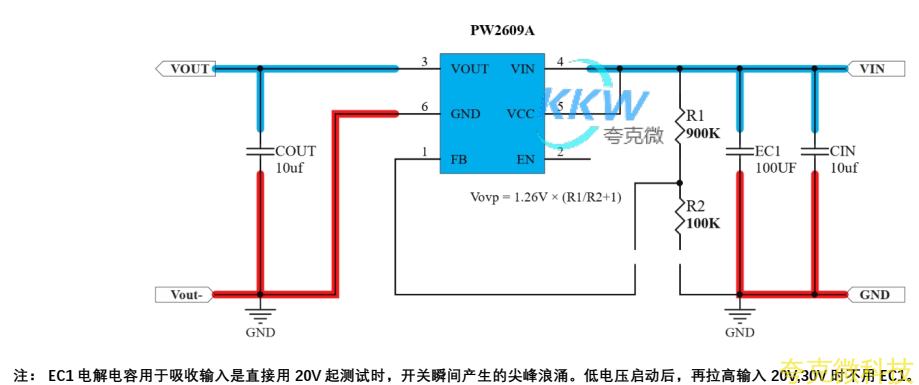

2， 电路图：

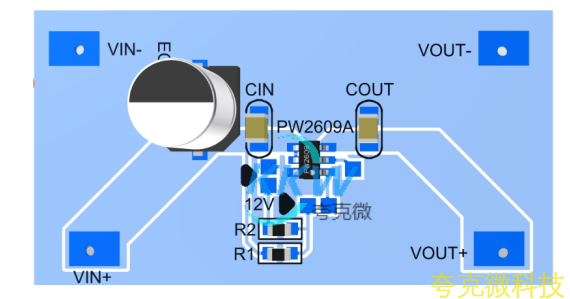

3 ,PCB 图和 3D 显示图

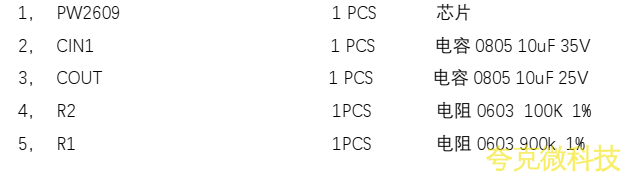

4, BOM 物料表
