36V 耐压的输入过压保护关闭模板, 6.1V,小型芯片款
1.1 名称: 36V 耐压的输入过压保护关闭模板, 6.1V,小型芯片款
1.2 应用: USB 充电产品,供电电源
1.3 输入电压范围 3V-36V,输出≈输入(内阻有压差,电流越大内阻导致的压差也增加)
1.4 过压设置: 默认 6.1V 过压保护设置,
1.2 应用: USB 充电产品,供电电源
1.3 输入电压范围 3V-36V,输出≈输入(内阻有压差,电流越大内阻导致的压差也增加)
1.4 过压设置: 默认 6.1V 过压保护设置,
详情
1.1 名称: 36V 耐压的输入过压保护关闭模板, 6.1V,小型芯片款
1.2 应用: USB 充电产品,供电电源
1.3 输入电压范围 3V-36V,输出≈输入(内阻有压差,电流越大内阻导致的压差也增加)
1.4 过压设置: 默认 6.1V 过压保护设置,
1.5 芯片功能简介:
1, 过压保护芯片: PW 2606B, PW2606, PW2605
PW 2606B, PW2606, PW2605 都是一款 6.1V 过压保护阈值的过压保护芯片, 输入达到 6.1V
过压保护值时,会关闭输出,以保护输入异常高压后及时关闭输出,防止损坏后级电路,同时输
入耐压达到 36V.
PW2605 采用 SOT23-3 封装小型化,内阻相对应会高点
PW2606B 采用 SOT23-6 封装,内阻比 PW2606 高一点
PW2606 采用 SOT23-6 封装,内阻三款中的低内阻款。
1.2 应用: USB 充电产品,供电电源
1.3 输入电压范围 3V-36V,输出≈输入(内阻有压差,电流越大内阻导致的压差也增加)
1.4 过压设置: 默认 6.1V 过压保护设置,
1.5 芯片功能简介:
1, 过压保护芯片: PW 2606B, PW2606, PW2605
PW 2606B, PW2606, PW2605 都是一款 6.1V 过压保护阈值的过压保护芯片, 输入达到 6.1V
过压保护值时,会关闭输出,以保护输入异常高压后及时关闭输出,防止损坏后级电路,同时输
入耐压达到 36V.
PW2605 采用 SOT23-3 封装小型化,内阻相对应会高点
PW2606B 采用 SOT23-6 封装,内阻比 PW2606 高一点
PW2606 采用 SOT23-6 封装,内阻三款中的低内阻款。

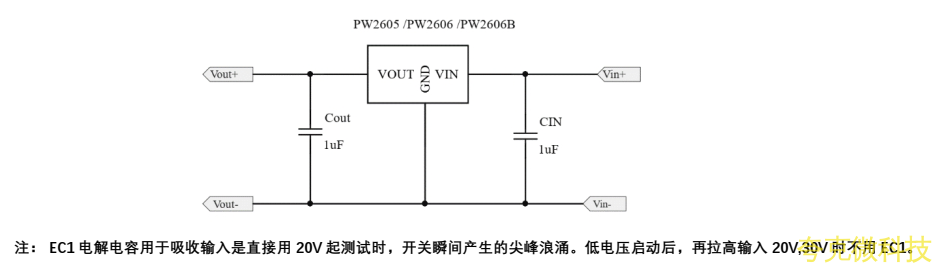

2, 电路图:

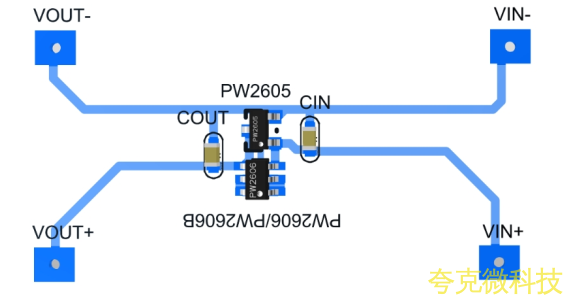

3 ,PCB 图和 3D 显示图

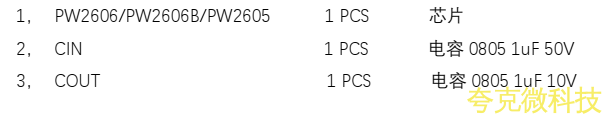

4, BOM 物料表
