1.2V转5V稳压芯片,低功耗电路
1.2V转5V稳压芯片,低功耗电路
1.2V转5V稳压芯片,低功耗电路

1.2V转5V稳压芯片,低功耗电路

  • 价格 面议
  • 型号 1.2V转5V稳压芯片
详情

  PW5100具有将低输入电压 0.7V-5V之间的范围,升压型,升压到 5V的稳定电压输出。

可以使其镍氢电池 1.2V稳定输出 5V1.2V5V芯片。

   PW5100具有极低的输入静态功耗, 1.2V时,应用在 15uA左右,输入电压越高,可以降低到 5uA。同时具有 1.5A的导通开关电流,注意是输入端的, DC-DC芯片升压输出范围宽,是无法以输出电流来衡量的,比较电压不一样,功率也不一样。



镍氢电池升压芯片组建一个完整的升压电路系统,需要什么材料?

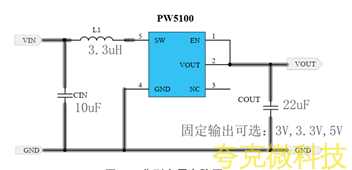

需要 4样材料: PW5100低压升压芯片,贴片电感 3.3UH,两个 22uF的贴片陶瓷电容 CINCOUT就可以了。

PW5100 是一款高效率、低功耗、低纹波、高工作频率的 PFM 同步升压 DC/DC 变换器。输出电压可选固定输出值,从 3.0V 5.0V 的固定输出电压 .

PW5100 仅需要三个外围元件,就可将低输入电压升压到所需的工作电压。系统的工作频率高达 1.2MHz, 支持小型的外部电感器和输出电容器, 同时又能保持超低的静态电流,实现最高的效率。

产品特点

最大效率可达: 95

超低启动电压: 0.7V

宽输入电压范围: 0.7V 5.0V

输出电压范围可选: 3.0V 5.0V

静态电流: 10uA

最大开关电流: 1.5A

应用范围

 1 3 节碱性电池或镍氢电池供电应用

蓝牙耳机充电仓、数码相机

 LED 灯、血压计、遥控玩具
