1V转3V的低功耗升压芯片
详情
由于
1V的电压很低，如果需要
1V转
3V的芯片，也是能找到的，一般要输入电压要选择余量，选择比
1V更低的启动电压的
1V转
3V升压芯片。
PW5100干电池升压
IC就具有
1V转
3V，稳压输出
3.3V的芯片升压能力。能持续稳定
3V供电的电压给电子模块或
LED灯或电路板等等。
1V 转 3V芯片 :平芯微 PW5100
PW5100 是一款高效率、低功耗、低纹波、高工作频率的 PFM 同步升压 DC/DC 变换器。 PW5100 仅需要三个外围元件，就可将低输入电压升压到所需的工作电压。输入电压范围 0.7V-5V范围，最大输出电流 600MA

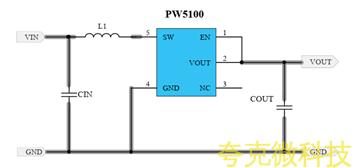

PW5100 电路图：
推荐工作条件
|
符 号 |
描述 |
最小值 |
典型值 |
最大值 |
单位 |
|
V IN |
V OUT <=3.3V, 输入电压范围 |
0.7 |
- |
3.3 |
V |
|
V OUT >3.3V, 输入电压范围 |
- |
0.95 |
- |
5.0 |
V |
|
V OUT |
输出电压范围 |
3.0 |
- |
5.0 |
V |
|
L1 |
电感 |
1 |
3.3 |
10 |
uH |
|
Cout |
输出电容 |
4.7 |
22 |
47 |
uF |
|
CIN |
输出电容 |
4.7 |
10 |
47 |
uF |
