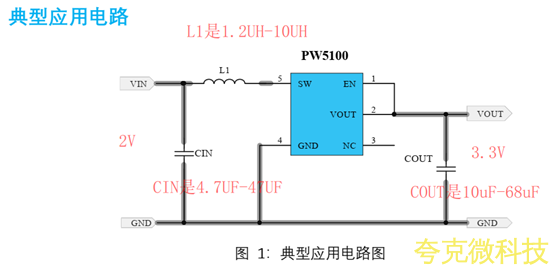

镍氢可充电电池2.4V转3.3V，2V转3.3V稳压供电输出电路图

PW5100可以实现 2.4V转 3.3V， 2V转 3.3V的稳压电源电路，输出电流 500MA.静态电流 10uA， SOT23-5封装。输出纹波低，轻载性能高（轻载电感推荐 6.8UH-10UH） .



PW5100 是一款高效率、低功耗、低纹波、高工作频率的 PFM同步升压 DC/DC变换器。 输出电压可以进行内部调节，实现从 3.0V 至 5.0V 的固定输出电压，调节步进为 0.1V。



PW5100仅需要三个外围元件，就可将低输入电压升压到所需的工作电压。系统的工作频率高达 1.2MHz，支持小型的外部电感器和输出电容器，同时又能保持超低的静态电流，实现最高的效率。



输入电容

只要输入电源稳定，即使没有输入滤波电容， DC-DC 电路也可以输出低纹波、低噪声的电源电压。但是当电源离 DC-DC 电路较远，建议在 DC-DC 的输入端就近加上 4.7uF 以上的滤波电容，可以减小输出的噪声。
