FS2956A 内置MOS 100V开关降压型DC-DC转换器，FS2956A 8-100V用于电动车 滑板车液晶仪表 5V-USB充电IC方案2A
详情
概述:
FS2956A是一款支持宽电压输入的开关隆压型DC-DC，芯片内置100V15A功率MOS，最高输入电压90V。FS2956A 具有低待机功耗高效率、低纹波、优异的母线电压调整率和负载调整率等特性，支持大电流输出，输出电流可达2A 以上，FS2956A 同时支持输出恒压和输出恒流功能。FS2956A 采用固定频率的PWM控制方式，典型开关频率为140KHZ，轻载时会自动降低开关频率以获得高转换效率。FS2956A 内部集成软启动以及过温保护电路，输出短路保护，限流保护等功能，提高系统可靠性。FS2956A 采用ESOP 封装
散热片内置接VIN 脚。
特点:
宽输入电压范围: 8V~90V
输出电压从4.2V到30V 可调
支持输出恒压恒流
支持输出12V/2A，5V/2A
高效率: 可高达96%
工作频率: 140KHz
低待机功耗
内置过温保护
内置软启动
内置输出短路保护
应用:
电瓶车定位器、电瓶车控制器、电瓶车USB充电器，电动车USB输出接口、POE分离器、平衡车电源供电

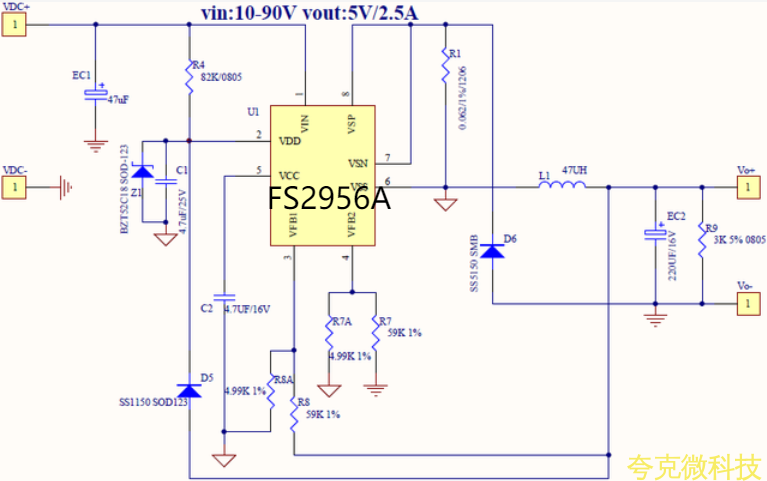

FS2956A输入12-24V48V72V90V输出5V2.5A隆压芯片电路原理图:
代理商：深圳市夸克微科技 郑先生 ：13528458039 QQ 2867714804
FS2956A是一款支持宽电压输入的开关隆压型DC-DC，芯片内置100V15A功率MOS，最高输入电压90V。FS2956A 具有低待机功耗高效率、低纹波、优异的母线电压调整率和负载调整率等特性，支持大电流输出，输出电流可达2A 以上，FS2956A 同时支持输出恒压和输出恒流功能。FS2956A 采用固定频率的PWM控制方式，典型开关频率为140KHZ，轻载时会自动降低开关频率以获得高转换效率。FS2956A 内部集成软启动以及过温保护电路，输出短路保护，限流保护等功能，提高系统可靠性。FS2956A 采用ESOP 封装
散热片内置接VIN 脚。
特点:
宽输入电压范围: 8V~90V
输出电压从4.2V到30V 可调
支持输出恒压恒流
支持输出12V/2A，5V/2A
高效率: 可高达96%
工作频率: 140KHz
低待机功耗
内置过温保护
内置软启动
内置输出短路保护
应用:
电瓶车定位器、电瓶车控制器、电瓶车USB充电器，电动车USB输出接口、POE分离器、平衡车电源供电
FS2956A输入12-24V48V72V90V输出5V2.5A隆压芯片电路原理图:
代理商：深圳市夸克微科技 郑先生 ：13528458039 QQ 2867714804
