FS4067具有外部元件少，电路简单等优点
详情

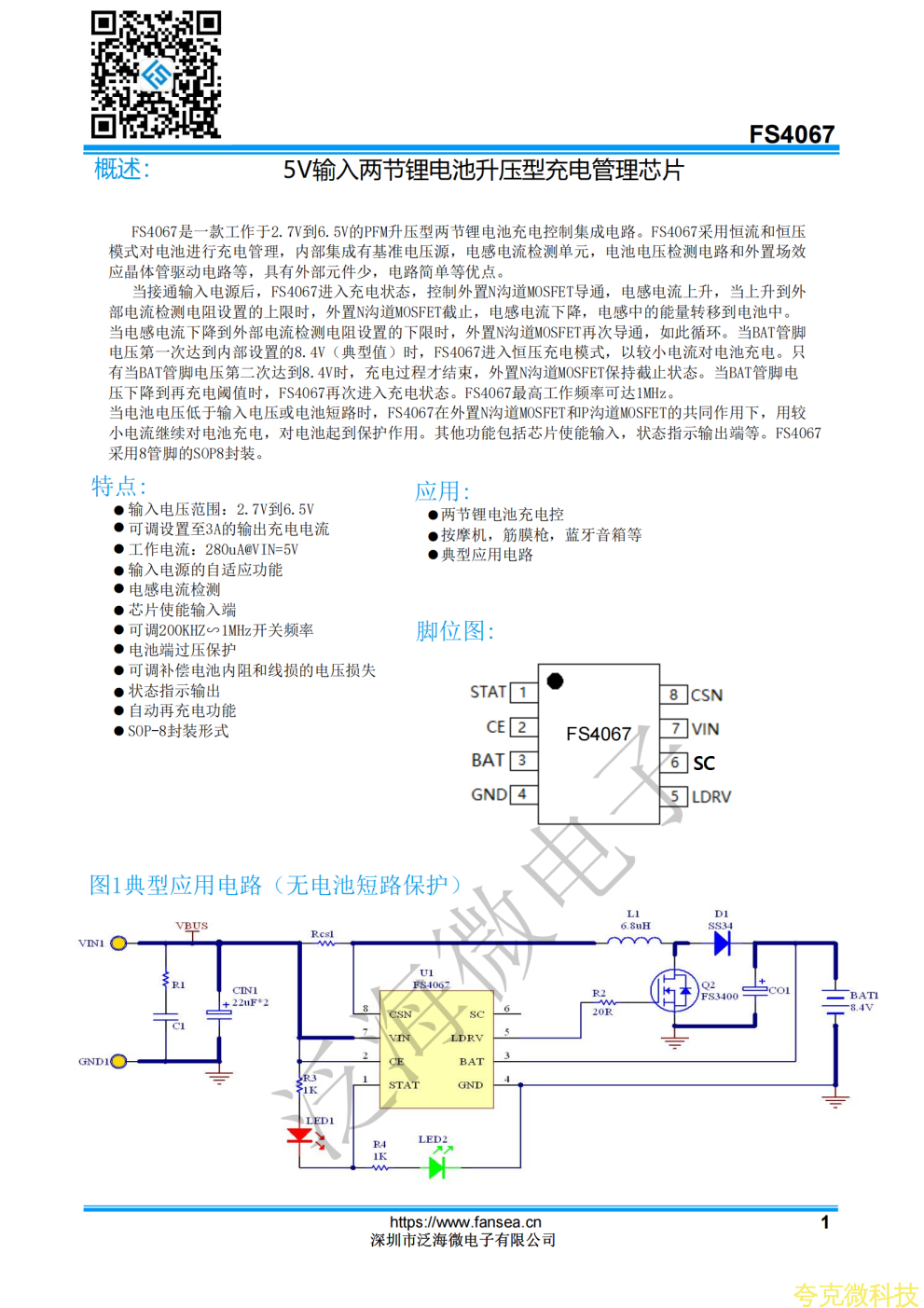

FS4067是一款工作于2.7V到6.5V的PFM升压型两节钾电池充电控制集成电路。FS4067采用恒流和恒乐模式对电池进行充电管理，内部集成有基准电压源，电感电流检测单元，电池电压检测电路和外置场效应晶体管驱动电路等，具有外部元件少，电路简单等优点。
当接通输入电源后，FS4067进入充电状态，控制外置N沟道MOSFET导通，电感电流上升，当上升到外部电流检测电阳设置的上限时，外置N沟道MOSFET截止，电感电流下降，电感中的能量转移到电池中。当电感电流下降到外部电流检测电阻设置的下限时，外置N沟道MOSFET再次导通，如此循环。当BAT管腾电压第一次达到内部设置的8.4Y(典型值)时，FS4067进入恒压充电模式，以较小电由流对电池充电。只有当BAT管脚电压第二次达到8.4V时，充电过程才结束，外置N沟道MOSFET保持截止状态。当BAT管脚电压下降到再充电闽值时，FS4067再次进入充电状态。FS4067最高工作频率可达1MHz。当电池电压低于输入电压或电池短路时，FS4067在外置N沟道MOSFET和P沟道MOSFET的共同作用下，用较小电流继续对电池充电，对电池起到保护作用。其他功能包括芯片使能输入，状态指示输出端等。FS4067采用8管脚的SOP8封装。
代理商：深圳市夸克微科技 郑先生 ：13528458039 QQ 2867714804
当接通输入电源后，FS4067进入充电状态，控制外置N沟道MOSFET导通，电感电流上升，当上升到外部电流检测电阳设置的上限时，外置N沟道MOSFET截止，电感电流下降，电感中的能量转移到电池中。当电感电流下降到外部电流检测电阻设置的下限时，外置N沟道MOSFET再次导通，如此循环。当BAT管腾电压第一次达到内部设置的8.4Y(典型值)时，FS4067进入恒压充电模式，以较小电由流对电池充电。只有当BAT管脚电压第二次达到8.4V时，充电过程才结束，外置N沟道MOSFET保持截止状态。当BAT管脚电压下降到再充电闽值时，FS4067再次进入充电状态。FS4067最高工作频率可达1MHz。当电池电压低于输入电压或电池短路时，FS4067在外置N沟道MOSFET和P沟道MOSFET的共同作用下，用较小电流继续对电池充电，对电池起到保护作用。其他功能包括芯片使能输入，状态指示输出端等。FS4067采用8管脚的SOP8封装。
代理商：深圳市夸克微科技 郑先生 ：13528458039 QQ 2867714804
