FS68001全新超高频的无线充电芯片封装SOP8,适用于补水仪
详情
一,概述
FS68001全新超高频的无线充电芯片方案 ,工作电压为 3.3V 至 18V,
可以在任意 PCB 板上刻蚀线圈, 在特殊需求下, 可以直接使用 4.2V 锂电池直接为发射部分提供电源。 芯
片采用 SOP-8 封装, 尺寸得以进一步压缩。 外围器件上也做了大量优化, 使成品尺寸进一步压缩, 生产工
艺和成本得到进一步优化。 芯片设计工作频率范围为 1KHz-3.5MKHz, 使芯片在电路设计中有更多的频率选
择。 其高频输出可以使用 PCB 印制线圈替代绕线线圈, 并且实现大功率输出, 可极大简化生产工艺。 芯片

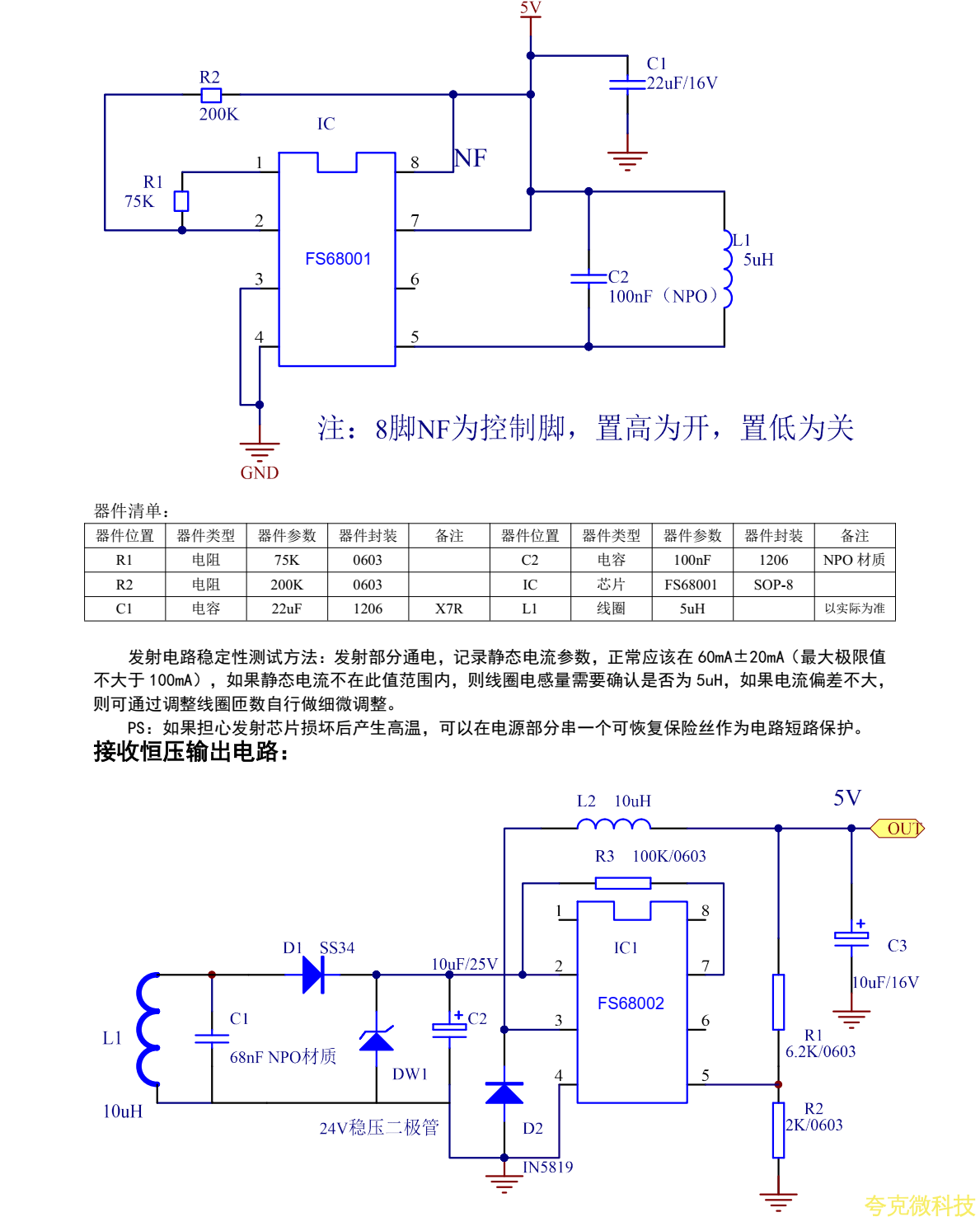

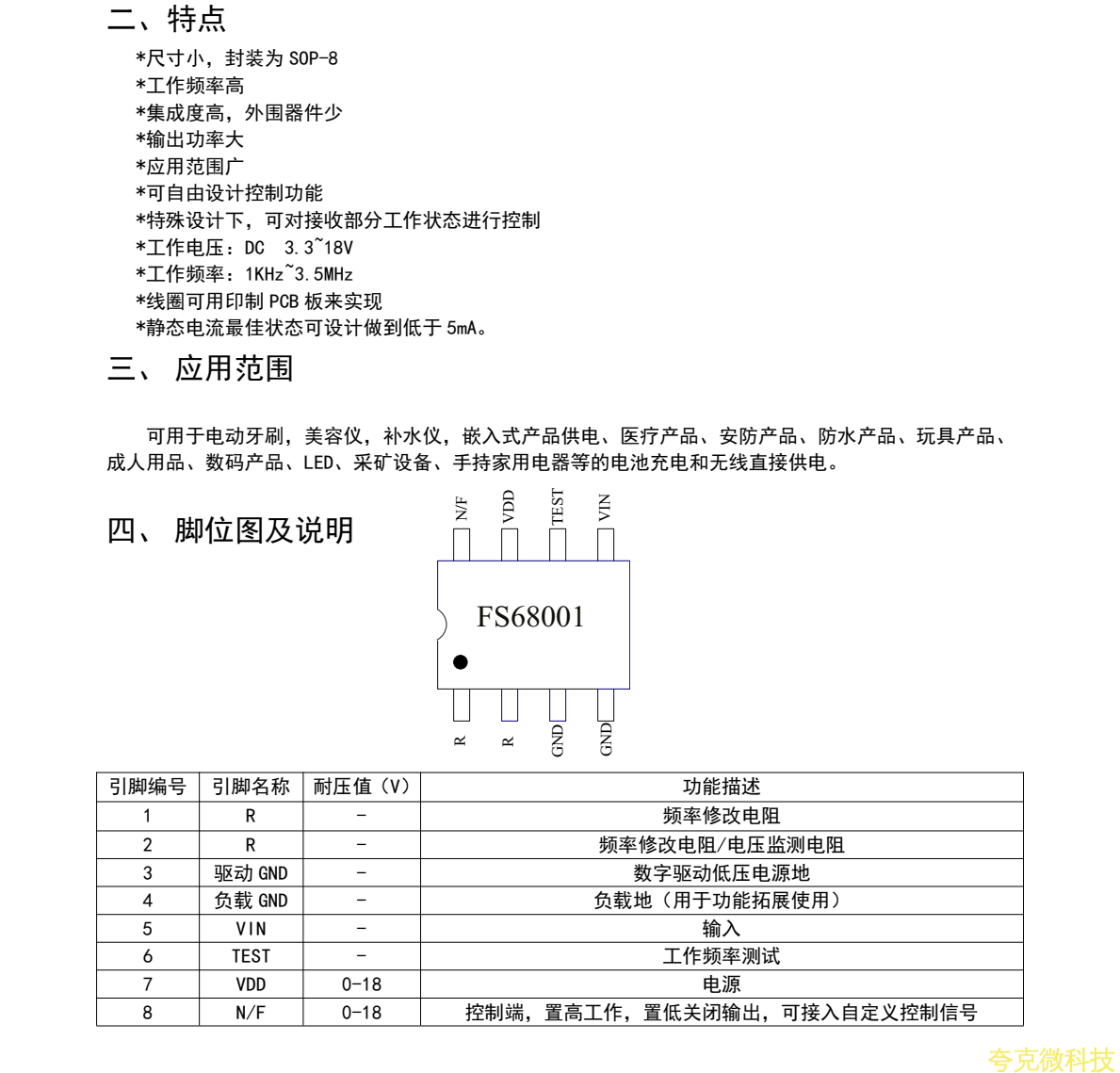

预留了高灵敏度的控制脚(8 脚) 置高为开, 置低为关, 在工程设计中, 可对其施加控制信号来达到低功
耗等特殊要求。 也可对其施加低于工作频率的控制信号, 来对接收部分的工作端的工作状态进行控制。 使
后端功能设计更具多样性和自由度。
FS68001全新超高频的无线充电芯片方案 ,工作电压为 3.3V 至 18V,
可以在任意 PCB 板上刻蚀线圈, 在特殊需求下, 可以直接使用 4.2V 锂电池直接为发射部分提供电源。 芯
片采用 SOP-8 封装, 尺寸得以进一步压缩。 外围器件上也做了大量优化, 使成品尺寸进一步压缩, 生产工
艺和成本得到进一步优化。 芯片设计工作频率范围为 1KHz-3.5MKHz, 使芯片在电路设计中有更多的频率选
择。 其高频输出可以使用 PCB 印制线圈替代绕线线圈, 并且实现大功率输出, 可极大简化生产工艺。 芯片
预留了高灵敏度的控制脚(8 脚) 置高为开, 置低为关, 在工程设计中, 可对其施加控制信号来达到低功
耗等特殊要求。 也可对其施加低于工作频率的控制信号, 来对接收部分的工作端的工作状态进行控制。 使
后端功能设计更具多样性和自由度。

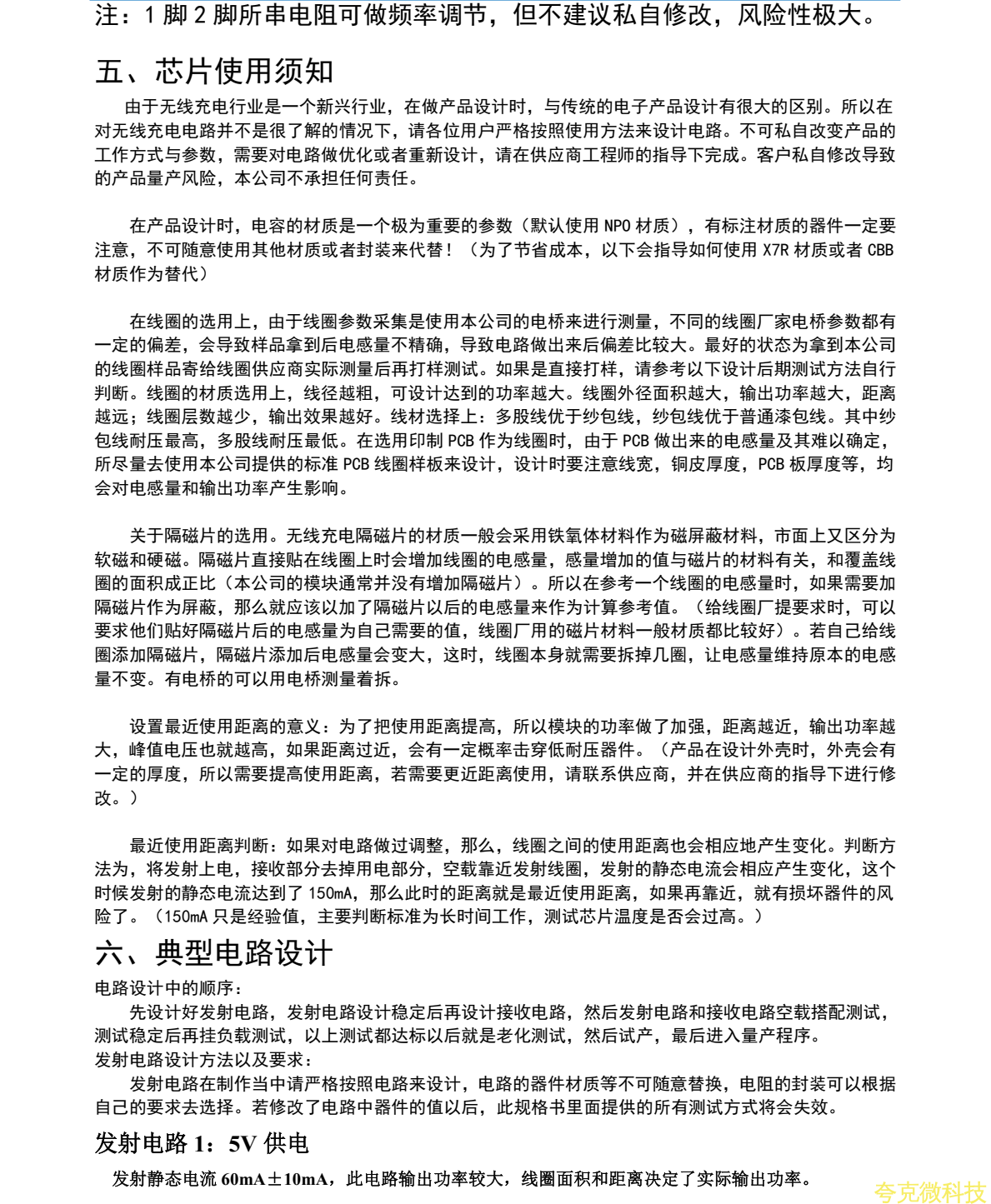

代理商:深圳市夸克微科技 郑先生 :13528458039 QQ 2867714804
