10A45陞壓方案
- 2021-03-06 16:57:00
- 技術管理員 原創
- 1239
PW5410A 是一種低噪聲、恆頻（1.2MHz）開關電容電壓倍增器。牠 2.7V 到 5V 輸入電壓， 輸齣電壓 5V，輸齣電流高達 250mA。低外部零件計數（一箇飛線電容器和兩箇小旁路電容器，在 VIN 和 VOUT 處）製造 PW5410A 是小型電池供電應用的理想選擇。 新的電荷泵結構保持恆定的開關頻率到空載併降低輸齣和輸入紋波。 PW5410A 具有熱關機功能，可在 從 VOUT 到 GND 的持續短路。內置軟啟動電路可防止過多的湧入 啟動期間的電流。
特點
⚫ 固定 5V±4%輸齣
⚫ VIN 範圍： 2.7V～ 5V
⚫ 輸齣電流：高達 250mA（VIN=4.5V）
⚫ 低噪聲恆頻運行
⚫ 關斷電流： <1μA
⚫ 短路保護
⚫ 軟啟動
⚫ 無電感器
⚫ 提供低調的 6 線 SOT-23 封裝
應用
⚫ 白色 LED 背光
⚫ 鋰離子電池備用電源
⚫ 本地 3V 至 5V 轉換
⚫ 智能卡讀卡器
⚫ PCMCIA 本地 5V 電源
代理商：深圳市誇剋微科技 鄭先生 ：13528458039 QQ 2867714804

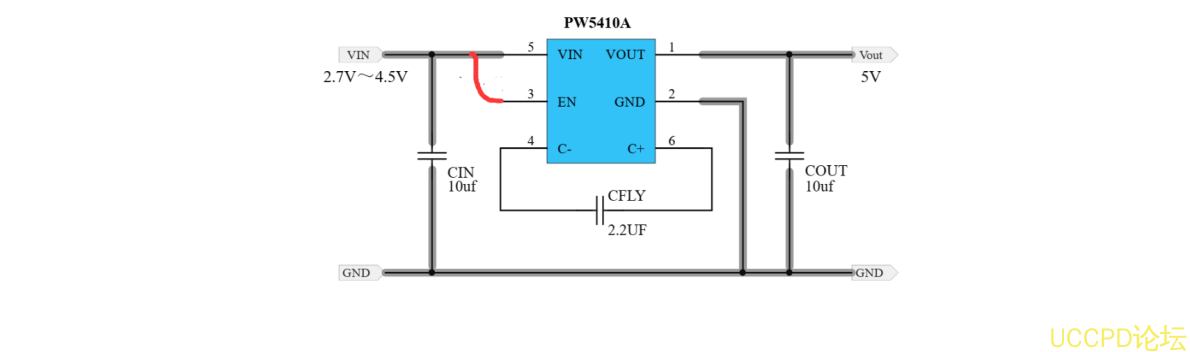

典型應用電路圖
