12V轉5V降壓芯片-PW2163的中文規格書
- 2021-03-06 17:00:00
- 技術管理員 原創
- 1535
PW2163 是一種高效的 500kHz 衕步降壓 DC-DC 轉換器，能夠輸送 3A 電流。 PW2163在 4.5V 到 18V 的寬輸入電壓範圍內工作集成主開關和衕步開關，具有非常低的 RDS（ON）以最小化傳導損失。輸齣電壓紋波低，外部電感器和電容器的尺寸爲 500kHz開關頻率。採用瞬時 PWM 結構，實現快速瞬態響應對於高降壓應用.
特徵
⚫ 內部交換機（頂部 /底部）的低 RDS（開）：
⚫ 80mΩ/40mΩ
⚫ 4.5-18V 輸入電壓範圍
⚫ 3A 輸齣電流能力
⚫ 500 kHz 開關頻率
⚫ 瞬時 PWM 架構，實現快速瞬態響應。
⚫ 逐週期峰值電流限製
⚫ 內部軟啟動限製湧入電流
⚫ SOT23-6
應用
⚫ 機頂盒
⚫ 便攜式電視
⚫ 接入點路由器
⚫ DSL 調製解調器
⚫ 液晶電視
代理商：深圳市誇剋微科技 鄭先生 ：13528458039 QQ 2867714804

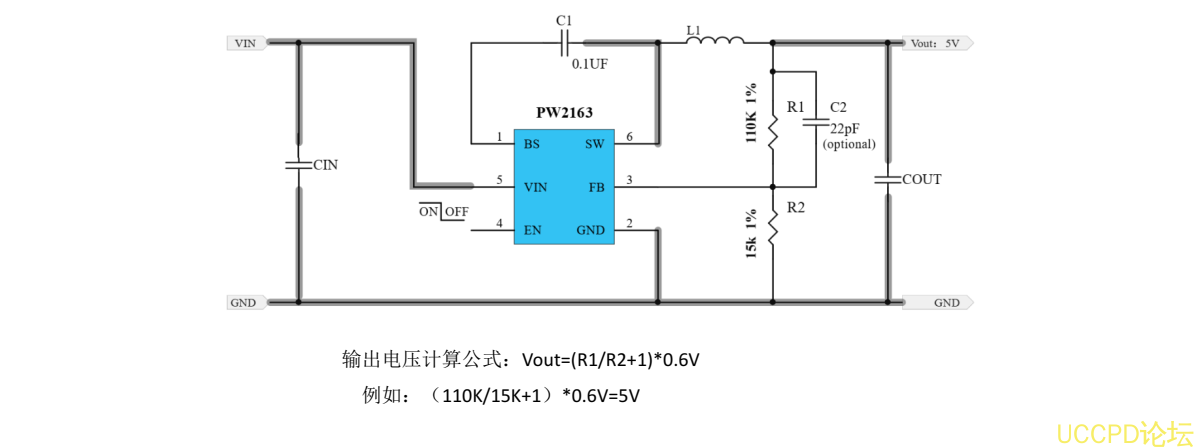

典型應用電路
