20V轉5V，20V轉3.3V的LDO,PW6206芯片規格書
- 2021-03-06 17:02:00
- 技術管理員 原創
- 1336
PW6206 繫列是一款高精度，高輸入電壓，低靜態電流，高速，低壓降線性穩壓器具有高紋波抑製。在 VOUT=5V&VIN=7V 時，輸入電壓高達 40V，負載電流高達 300mA，採用 BCD 工藝製造。 PW6206 提供過電流限製、軟啟動和過熱保護，以確保設備在良好的條件下工作

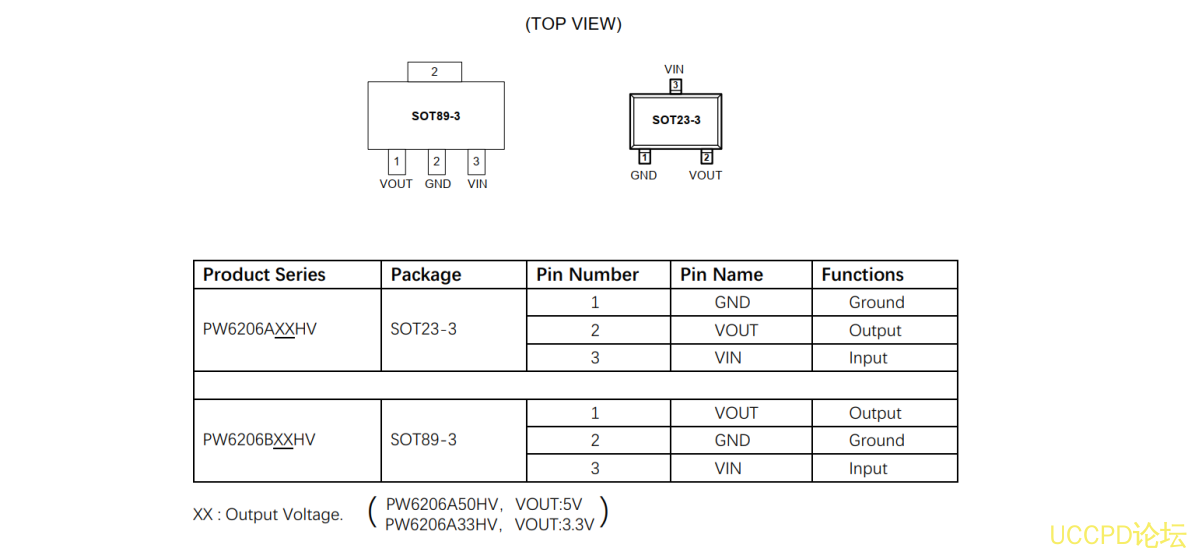

PW6206 調節器有標準 SOT89-3L 和 SOT23-3L 封裝。標準産品無鉛無鹵。
特點
⚫ 輸入電壓： 4.75V~40V
⚫ 輸齣電壓： 1.8V~5.7V
⚫ 輸齣精度： <±2%
⚫ 輸齣電流： 150mA（典型值）
⚫ 最高 300mA@VIN=7V， VOUT=5V， PW6206B50HV 封裝
⚫ 電源抑製比： 60dB@100Hz
⚫ 跌落電壓： 600mV@IOUT=100mA
⚫ 靜態電流： 4.2μA@VIN=12V（典型值）
⚫ ESD HBM:8KV
⚫ 推薦電容器： 10uF
應用
⚫ 智能電錶
⚫ 車內娛樂
⚫ 電動自行車
代理商：深圳市誇剋微科技 鄭先生 ：13528458039 QQ 2867714804

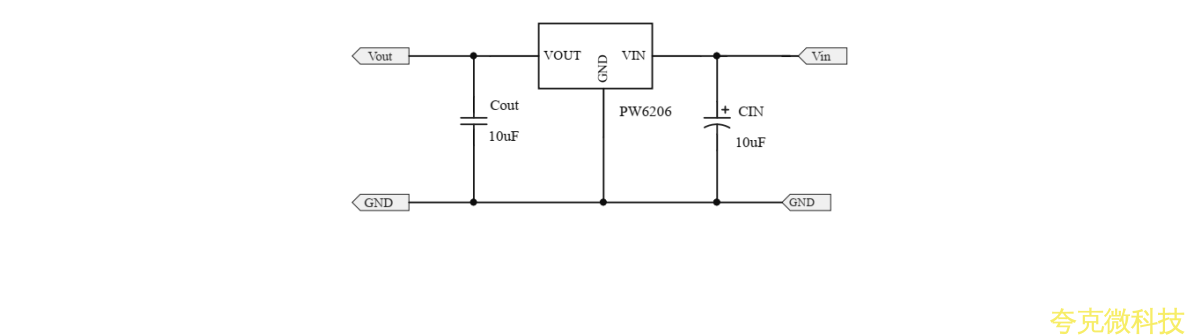

典型應用電路
