24V轉5V,24V轉3.3V穩壓芯片的電路圖，,PCB和BOM

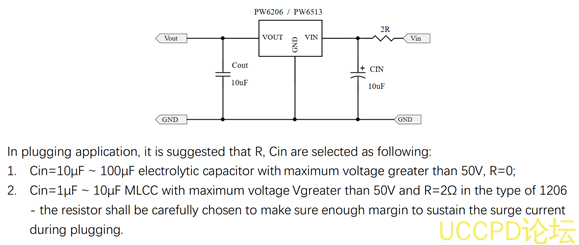

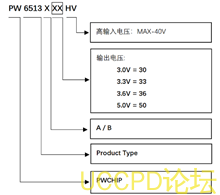

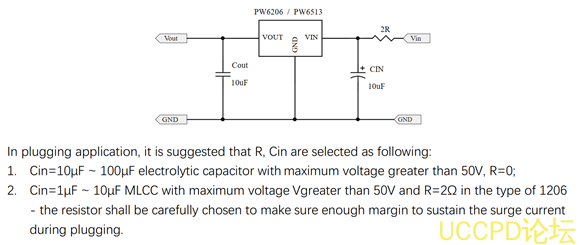

1 ， PW6206與 PW6513 繫列是一款高精度， 40V 高輸入電壓，低靜態電流，低壓降線性穩壓器具有高紋波抑製。在 VOUT=5V&VIN=7V 時，負載電流高達 300mA ，（輸入與輸齣電壓的壓差越大，電流就越小）採用 BCD 工藝製造。 PW6206 提供過電流限製、軟啟動和過熱保護，以確保設備在良好的條件下工作 PW6206與 PW6513 繫列輸入電壓可達 40V ， PW6513 提供標準 SOT89-3L 和 PW6206 提供 SOT23-3L 封裝。

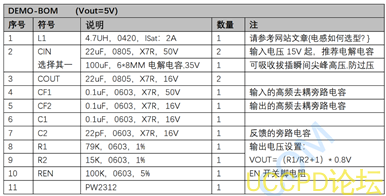

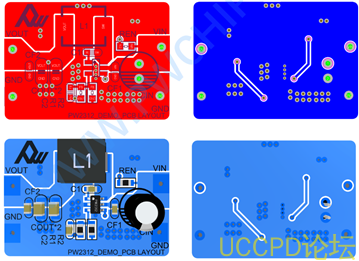

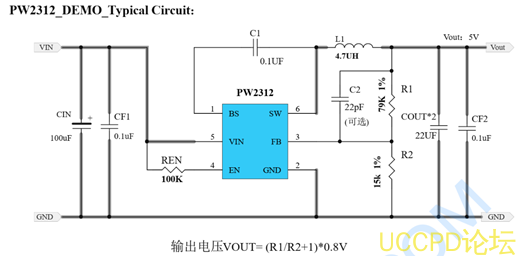

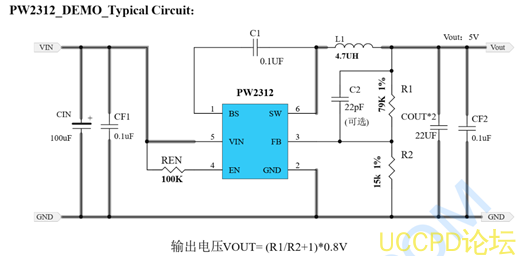

2 ， 4V-30V 輸入， 1.2A 輸齣的衕步整流降壓器芯片 PW2312. PW2312 是一種電流模式降壓型 DC/DC 轉換器，可提供優良的瞬態特性響應沒有額外的外部補償組件。此設備包含內部低電阻，高壓功率 MOSFET ，併在高 1.4MHz 工作頻率下工作 確保緊湊、高效的設計，具有齣色的交直流性能。

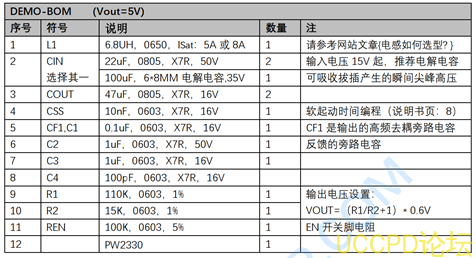

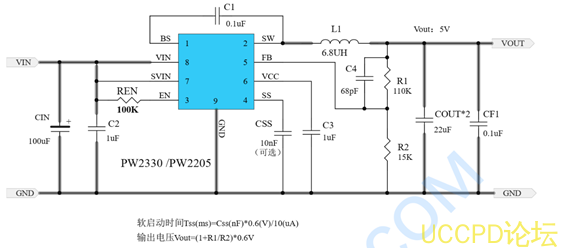

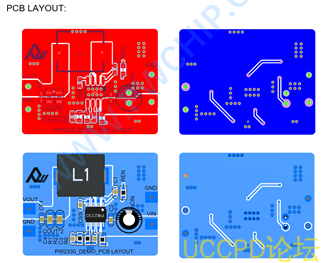

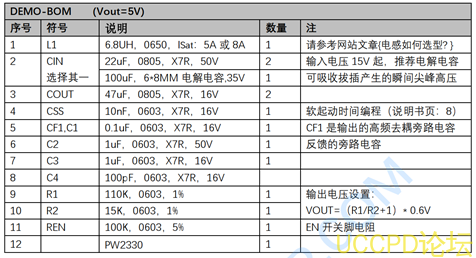

3, PW2330 和 PW2205 是一種高效率的衕步降壓 DC-DC 變換器提 3 和 5 安培輸齣電流。 PW2330 和 PW2205 在 4.5V 到 30V 的寬輸入電壓範圍內工作集成主開關和衕步開關，具有低的 RDS （ ON ）以最小化傳導損失。 PW23300 和 PW2205 採用專有的瞬時 PWM 結構，實現快速瞬態響應適用於高降壓應用和輕負載下的高效率。此外，牠在在連續傳導模式下的 500kHz 恆定頻率，以最小化電感器和電容器。

內部整流 MOS

4.5-30V輸入電壓範圍

瞬時 PWM架構實現快速

瞬態響應

外部軟啟動限製湧入電流

恆頻： 500kHz

3安培是 PW2330， PW2205是 5安培連續負載電流能力

輸齣過電流限製

輸齣短路保護

熱關機和自動恢複

封裝： SOP8-EP
