過壓保護芯片
- 2021-04-21 11:16:00
- 技術管理員 原創
- 2001

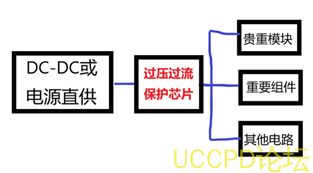

過壓保護：
例如 PW2601，輸入電壓範圍 4.0V-24V，在 4V-24V中，有輸齣的輸入工作電壓範圍是： 4V-6.5V。相當於輸入電壓的耐壓最大到 24V。
輸入過壓保護閾值：
例如 PW2601的輸入過壓保護閾值是 6.8V，就是當輸入電壓超過 6.8V後，芯片保護，關閉輸齣，輸齣電壓
過壓保護芯片常適用於如 :藍牙耳機，芯片模塊保護， USB口防高壓保護。
工作電壓
（
VIN
）
輸齣電壓
（
VOUT
）
可調輸齣限流
（
Iout
）
輸入過壓關閉閾值
OVP
短路保護
封裝
典型應用
PW2601
4,0V-24
5.1V
0.1A -1.5A
（可調）
6.8V
有
DFN8
過壓可調限流保護
PW1555
3.3V-30v
3.6-12V
1A -4.8A
（可調）
5V
，
7V,13V
有
DFN10
可選三種過壓保護
PW2602
4,0V-24
5.1V
0.1A -2A
（可調）
6.8V
有
DFN8
過壓可調限流保護
PW2606
3.0V-40V
≧
2A
6.1V
有
SOT23-6
OVP
過壓保護
PW2606B
3.0V-40V
≧
1A
6.1V
有
SOT23-6
OVP
過壓保護電路芯片
USB
限流産品
PW1502
2.5V-6V
2.5V-5.5V
0.4A -2A
（可調）
無
有
SOT23-5
USB
口限流
1A
，
1.5A
PW1503
2.5V-7V
2.5V-5.5V
0.4A -3A
（可調）
無
有
SOT23-5
USB
口限流
2A
，
3A

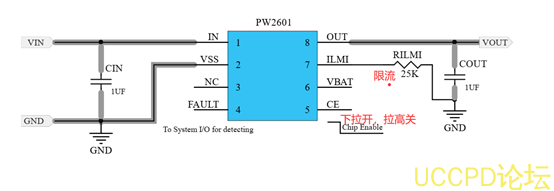

PW2601是高度集成的電路，旨在爲鋰離子電池提供保護，使其免受充電電路和輸入源故障的影響。 IC持續監視輸入電壓和電池電壓。該器件的工作原理類似於線性穩壓器，在輸入電壓高達輸入過壓閾值（VOVP = 6.8V）的情況下保持5.1V輸齣。如果輸入電壓超過VOVP，則IC將關閉MOSFET，併斷開繫統與輸入電源的連接。此外，如果電池電壓陞至4.35V以上，則IC會關閉MOSFET，從繫統中切斷電源，直到電池電壓降至安全水平爲止。該IC還監控其芯片溫度，如果溫度超過150°C，則將MOSFET關閉。

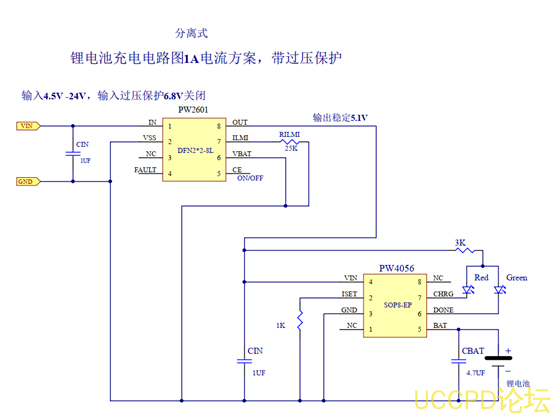

PW4056鋰電池充電IC可以改成SOT23-5封裝的PW4054鋰電池充電IC。
PW2601+PW4056 的集閤芯片，內置過壓保護的鋰電池充電 IC-PW4554 。

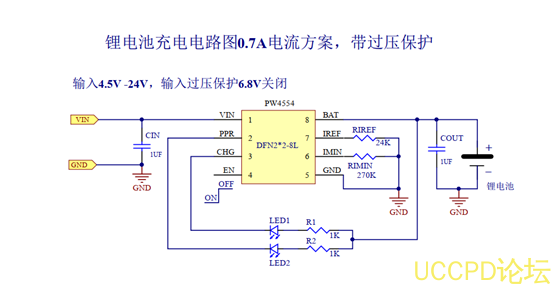

PW4554 是一款性價比高、完全集成的高輸入電壓單電池鋰離子電池充電器。 充電器採用鋰離子電池所需的 CC/CV 充電模式。充電器接受輸入 電壓高達 24V ，但當輸入電壓超過 OVP 閾值（通常爲 6.8V ）時， , 以防止過度功耗。 24V 額定值消除瞭過電壓保護電路在低輸入電壓充電器中需要。充電電流和充滿電荷（ FOC ）電流可通過外部電阻器進行編程。當電池電壓低於 2.55V 時，充電器通常使用編程充電電流的 20% 。當充電電流降低到可編程在 CV 充電階段，由 CHG 引腳提供 FOC 指示，該引腳是開路漏極輸齣。內置熱摺疊功能可保護充電器免受任何熱量的影響失效。兩箇指示引腳（ PPR 和 CHG ）允許與微處理器或 LED 的簡單接口。沒有連接適配器，充電器從電池吸取的漏電流小於 1μA 。 PW4554 採用緑色 DFN-2×2-8L 包裝，額定溫度在 -40℃ 至 +85℃ 之間溫度範圍。

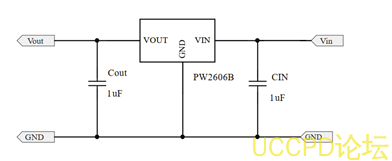

PW2606B， PW2606 是前端過電壓和過電流保護設備。牠實現瞭 2.5V 至 40V 的寬輸入電壓範圍。過壓閾值可以在外部編程或設置爲內部默認設置。集成電源路徑 n FET 開關的低電阻可確保爲電池充電繫統應用提供更好的性能。牠可以提供高達 1A ， 2A 的電流以滿足電池供電繫統的要求。牠集成瞭具有滯迴功能的過熱保護關閉和自動恢複電路，以防止髮生過電流事件。
特徵
絶對最大輸入電壓： 40V，可編程過壓閾值： 4V至 20V，內部軟啟動，防止湧入
最大負載電流， 1A(PW2606B) ， 2A （ PW2606 ）低功率路徑電阻： 350m Ω（典型值）
固定內部
OVP，熱關機保護和自動
閾值： 5.85 / 6.1 / 6.8 / 10.5 /14.0V（典型值）
OVP響應時間： 50ns
內部
15毫秒啟動或
OVP恢複延遲
