15V降壓3.3V，18V降壓3.3V降壓電路的選型介紹
- 2021-05-08 14:01:00
- 技術管理員 原創
- 1796
15V 降壓3.3V ，18V 降壓3.3v電源芯片，降壓芯片，穩壓芯片，的幾款大電流DC-DC 降壓和LDO ，芯片選型和電路圖，恆壓輸齣的好幾款芯片，低功耗大電流降壓IC
15V 降壓3.3V 電源芯片，18V 降壓3.3V 電源芯片，15V 降壓3.3V 降壓芯片，18V 降壓3.3V 降壓芯片，15V 降壓3.3V 穩壓芯片，18V 降壓3.3V穩壓芯片。
15V 和18V 供電電壓輸入，降壓降壓3.3V 的電源電路和芯片選擇。首先需要由於15V 和18V 電壓在開關動作時，或者拔插動作時，會産生浪湧（電火花）輸入瞬間的尖峰電壓，一般是輸入電壓的2倍左右。
如果芯片耐壓不夠寬，或者輸入瞬間尖峰電壓不吸收掉，瞬間的高壓打到瞭芯片，芯片容易齣現損壞不良的現象，一般吸收電路有：1是TVS 管，2是加電解電容，3，RC電路等等。
常用的是TVS管和加電解電容的方式更多。
15V 和18V 降壓3.3V 有兩種解決方案: 1 ,LDO 線性穩壓方案，2 ,DC-DC 降壓方案
1 ,LDO 線性穩壓方案

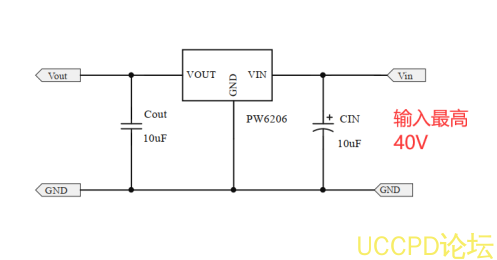

15V 和18V 輸入，通過下麵的型號列舉，我們可以選擇有兩款，一是PW6206 ，二是PW8600 ，輸齣電壓是固定的：有5V ，3.3V,3V 選擇。封裝是SOT23-3封裝。
|
L DO 産品 |
輸入電壓 |
輸齣電壓 |
輸齣電流 |
靜態功耗 |
封裝 |
|
P W6566 |
1.8V～5.5V |
1 .2V～5V 多 |
25 0 m A |
2u A |
SOT23- 3 |
|
P W6218 |
4 V～18V |
3 V, 3.3 V,5V |
1 00MA |
3u A |
Sot23-3 |
|
P W6206 |
4 .5V～40V |
3 V, 3.3 V,5V |
1 50MA |
4 .2 u A |
Sot23/ 89 |
|
P W8600 |
4 .5V～ 8 0V |
3 V, 3.3 V,5V |
150 MA |
2 u A |
Sot23 -3 |
2 ,DC-DC 降壓方案
DC-DC
降壓産品輸入電壓輸齣電壓輸齣電流頻率封裝
PW2057 2.0V～6.0V3.3V,1.8V,1.2V 0.7A1.5MHz SOT23-5
PW2058 2.0V～6.0V1V～5V 0.8A1.5MHz SOT23-5
PW2051 2.5V～5.5V1V～5V 1.5A1.5MHz SOT23-5
PW2052 2.5V～5.5V1V～5V 2.0A1.0 MHz SOT23-5
PW2053 2.5V～5.5V1V～5V 3.0A1.0 MHz SOT23-5
PW2162 4.5V～16V1V～15V 2A600KHZ SOT23-6
PW2163 4.5V～16V1V～15V 3A600KHZ SOT23-6
PW2205 4.5V～ 3 0V 1V～ 2 5V 5A 50 0KHZ SOP8-EP
PW2312 4.0V～30V 1V～28V 1.2A 1.4 MHz SOT23-6
PW2330 4.5V～30V 1V～28V 3A 50 0KHz SOP8
PW2431 4.5V～40V 1V～30V 3A 340KHz SOP8-EP
PW2558 4.5V～55V 1.25V～30V 0.8A 1.2 MHz SOT23-6
PW2608 5.5V～60V1.5-30V 0.8A0.3-1Mhz SOP8-EP
PW2815 4.5V～80V1.5V～30V 1.5A400KHZ SOP8-EP
PW2906 12V～90V 1.25V～20V 0.6A150KHZ SOP8-EP
PW2902 8V～90V 5V～30V 2A140KHZ SOP8-EP
PW2153 8V～140V 5V～30V 4A140KHZ SOP8
DC-DC 降壓芯片的選擇也有很多，以PW2312 開始，往後的型號都可以，PW2205 輸入電壓最大值太接近瞭，適用於15V ，不適閤18V.

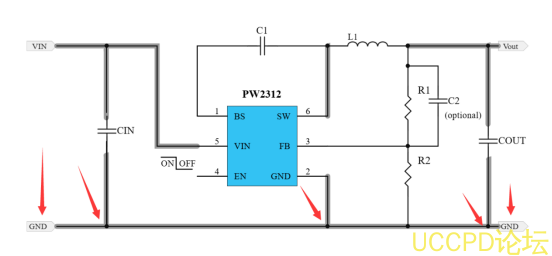

PW2312是一顆DC-DC 衕步降壓降壓換器芯片，輸入電壓範圍4V-30V ，最大負載電流1.2A ，可調輸齣電壓，頻率1.4MHZ 高頻率，可採用貼片電感，節省空間，採用SOT23-6封裝形式。

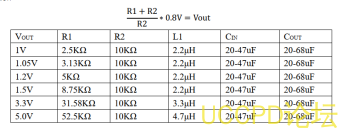

R1,R2爲反饋電阻，通過兩箇電阻的阻值來調輸齣電壓。

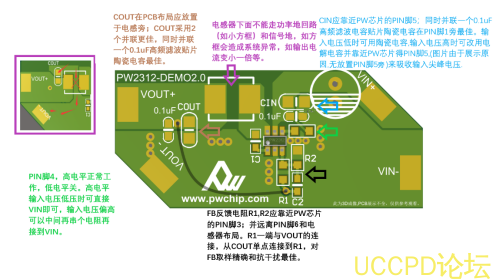

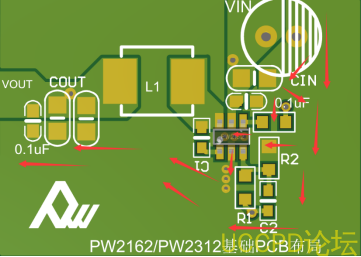

• 初接觸電源設計工程師，在設計時往往忽略瞭功率地的迴路和佈線，如下圖箭頭處，VIN的GND，CIN的GND端，COUT的GND端和VOUT的GND端和PW芯片的GND腳，這5點，佈線要寬的衕時，迴路連接不宜七繞八繞，要寬和直接。CIN,COUT過孔時，也需要多打孔，佈線寬。
