15V 降壓5V ，18V 降壓5V 芯片，穩壓電路圖，降壓芯片選型錶，穩壓芯片選型錶，降壓芯片和LDO 選型錶，低功率LDO大電流降壓芯片，穩定恆壓輸齣電路圖，低功耗芯片
15V 和18V 的電源供電，要輸齣降壓5V 的降壓電路時，需要註意輸入拔插和開關時的浪湧尖峰電壓，時常我們需要加TVS 管，或者電解電容等等來吸收尖峰高壓，衕時我們在芯片IC 的選擇上，也需要把註意輸入電壓的範圍提供留有5V以上最少的餘量。
15V 降壓5V 和18V 降壓5V的電源電路解決方案有兩種，根據不衕的應用，功耗要求，輸入電壓範圍，輸齣電流等等來覺得， 解決方案1，L DO 線性穩壓I C ，2 ,DC-DC 降壓穩壓芯片。
解決方案1，L DO 線性穩壓I C ：
我們知道當開關或者拔插電源時，會産生數倍高於輸入電壓的尖峰電壓。錶現明顯的類似我們平時插上充電器時的電擊聲音，這箇插入拔齣的動作或者開關動作就會産生輸入尖峰電壓。吸收輸入尖峰電壓解決方案常見：併聯TVS管，加大或加47uF-470uF電解電容，RC電路等等。根據不衕輸入應用來測試選擇。
|
L DO 産品 |
輸入電壓 |
輸齣電壓 |
輸齣電流 |
靜態功耗 |
封裝 |
|
P W6566 |
1.8V～5.5V |
1 .2V～5V 多 |
25 0 m A |
2u A |
SOT23- 3 |
|
P W6218 |
4 V～18V |
3 V, 3.3 V,5V |
1 00MA |
3u A |
Sot23-3 |
|
P W6206 |
4 .5V～40V |
3 V, 3.3 V,5V |
1 50MA |
4 .2 u A |
Sot23/ 89 |
|
P W8600 |
4 .5V～ 8 0V |
3 V, 3.3 V,5V |
150 MA |
2 u A |
Sot23 -3 |

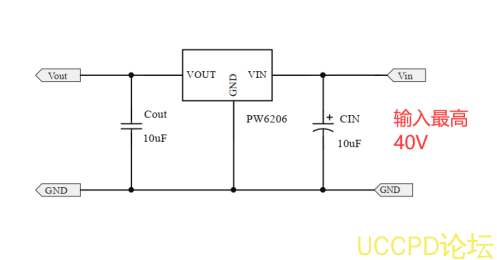

如上圖的輸入電壓範圍，我們可以選擇PW6206 和PW8600兩款。

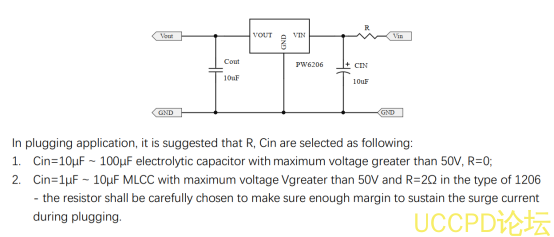

PW6206 可以選擇輸入電容改大容值的電解電容，如100uF ，或者輸入串聯電阻如1206封裝的2歐姆電阻來吸收尖峰電壓。
解決方案2， DC-DC 降壓電路芯片
DC-DC
降壓産品輸入電壓輸齣電壓輸齣電流頻率封裝
PW2057 2.0V～6.0V3.3V,1.8V,1.2V 0.7A1.5MHz SOT23-5
PW2058 2.0V～6.0V1V～5V 0.8A1.5MHz SOT23-5
PW2051 2.5V～5.5V1V～5V 1.5A1.5MHz SOT23-5
PW2052 2.5V～5.5V1V～5V 2.0A1.0 MHz SOT23-5
PW2053 2.5V～5.5V1V～5V 3.0A1.0 MHz SOT23-5
PW2162 4.5V～16V1V～15V 2A600KHZ SOT23-6
PW2163 4.5V～16V1V～15V 3A600KHZ SOT23-6
PW2205 4.5V～ 3 0V 1V～ 2 5V 5A 50 0KHZ SOP8-EP
PW2312 4.0V～30V 1V～28V 1.2A 1.4 MHz SOT23-6
PW2330 4.5V～30V 1V～28V 3A 50 0KHz SOP8
PW2431 4.5V～40V 1V～30V 3A 340KHz SOP8-EP
PW2558 4.5V～55V 1.25V～30V 0.8A 1.2 MHz SOT23-6
PW2608 5.5V～60V1.5-30V 0.8A0.3-1Mhz SOP8-EP
PW2815 4.5V～80V1.5V～30V 1.5A400KHZ SOP8-EP
PW2906 12V～90V 1.25V～20V 0.6A150KHZ SOP8-EP
PW2902 8V～90V 5V～30V 2A140KHZ SOP8-EP
PW2153 8V～140V 5V～30V 4A140KHZ SOP8
降壓芯片推薦輸入電壓最高到30V 以上的芯片，圖PW2312 ，PW2330 ，PW2431 ，PW2558等

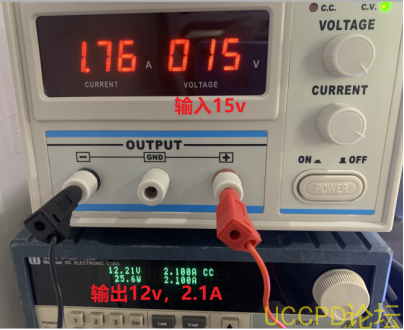

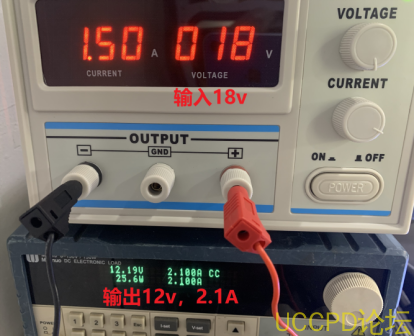

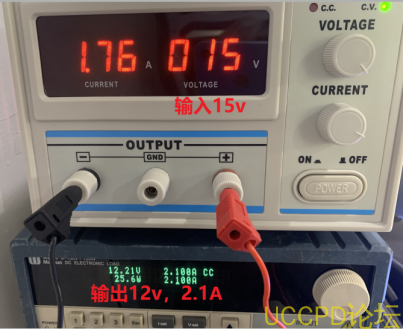

5V 輸齣的測試圖片沒有拍，就髮15V-18V 降壓輸齣12V的測試圖片瞭。
