3.7V降壓1.2V電路圖，PCB設計步驟PW2051

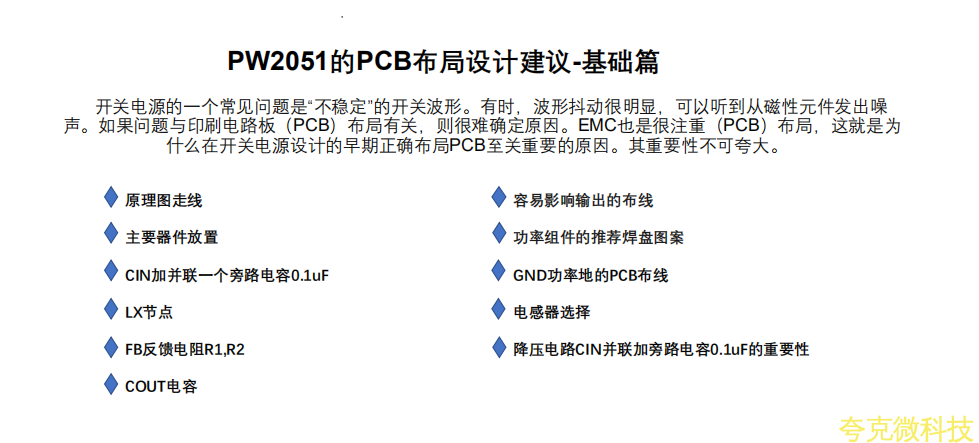

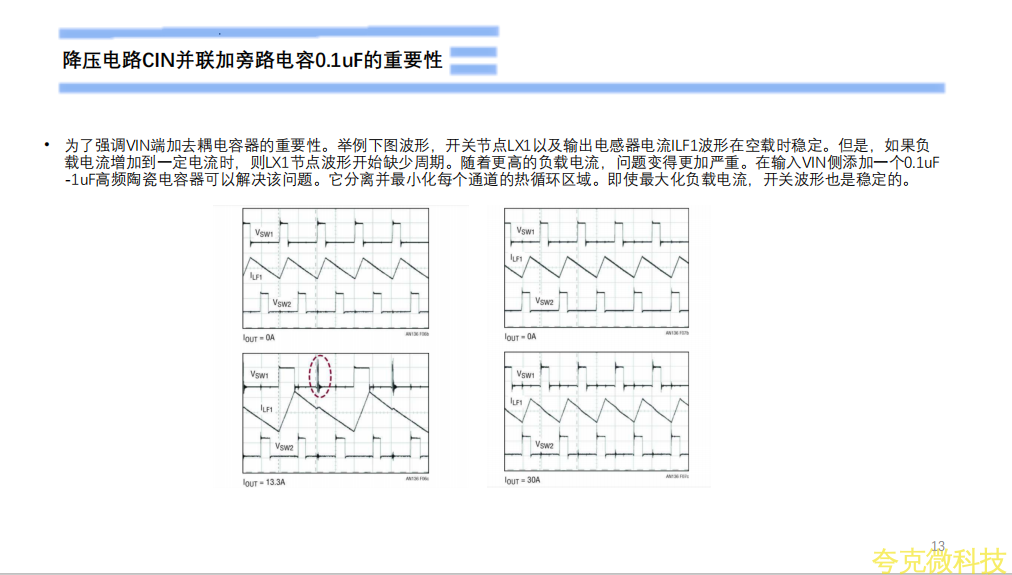

開關電源的一箇常見問題是“不穩定”的開關波形。有時，波形抖動很明顯，可以聽到從磁性元件髮齣噪聲。如果問題與印刷電路闆（PCB）佈局有關，則很難確定原因。EMC也是很註重（PCB）佈局，這就是爲什麽在開關電源設計的早期正確佈局PCB至關重要的原因。其重要性不可誇大。

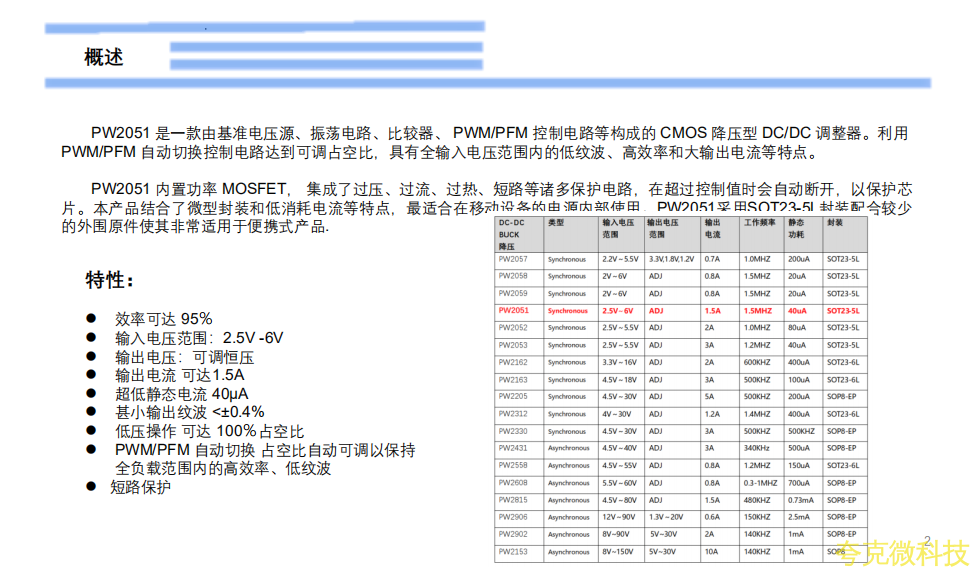

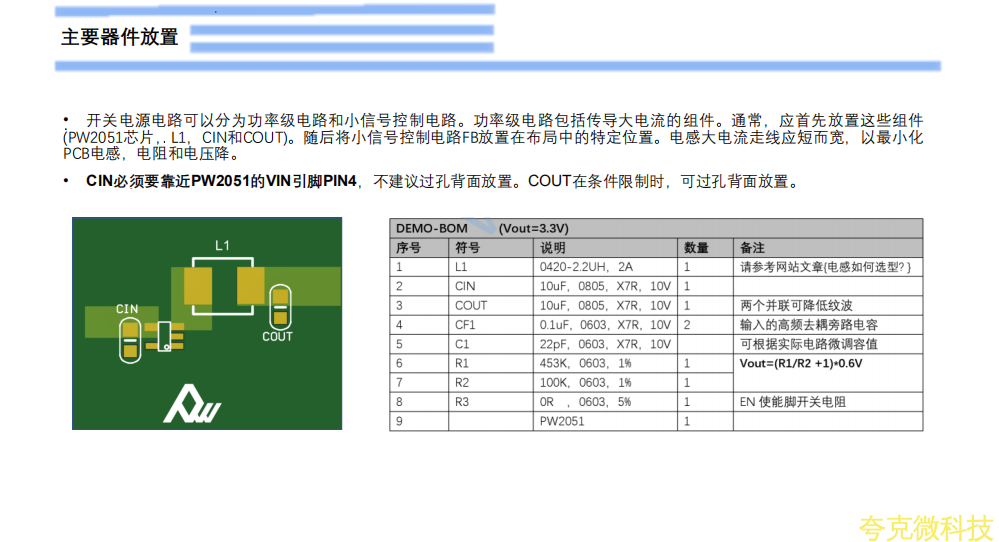

PW2051 是一款由基準電壓源、振蕩電路、比較器、 PWM/PFM 控製電路等構成的 CMOS 降壓型 DC/DC 調整器。利用PWM/PFM 自動切換控製電路達到可調佔空比，具有全輸入電壓範圍內的低紋波、高效率和大輸齣電流等特點。

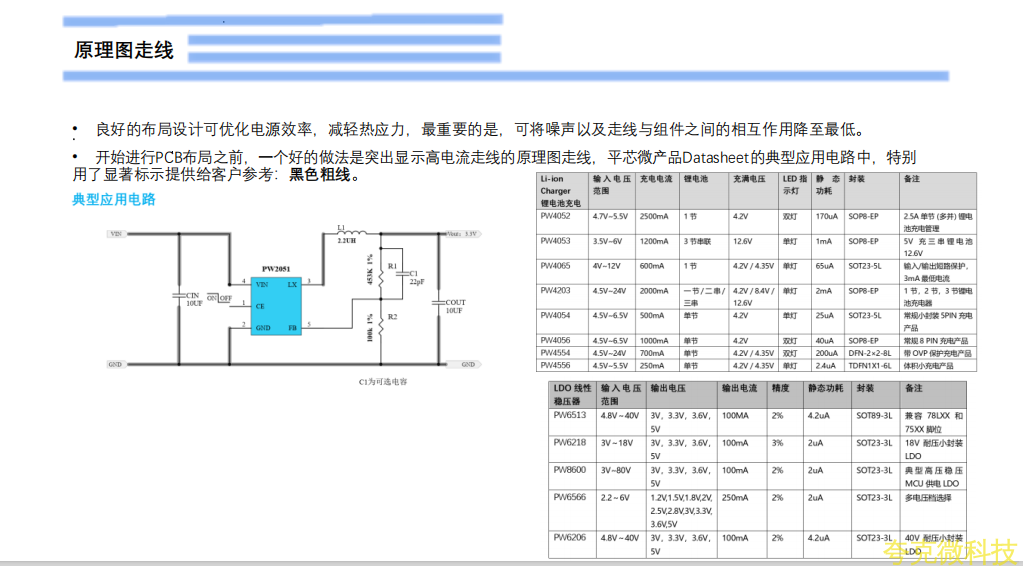

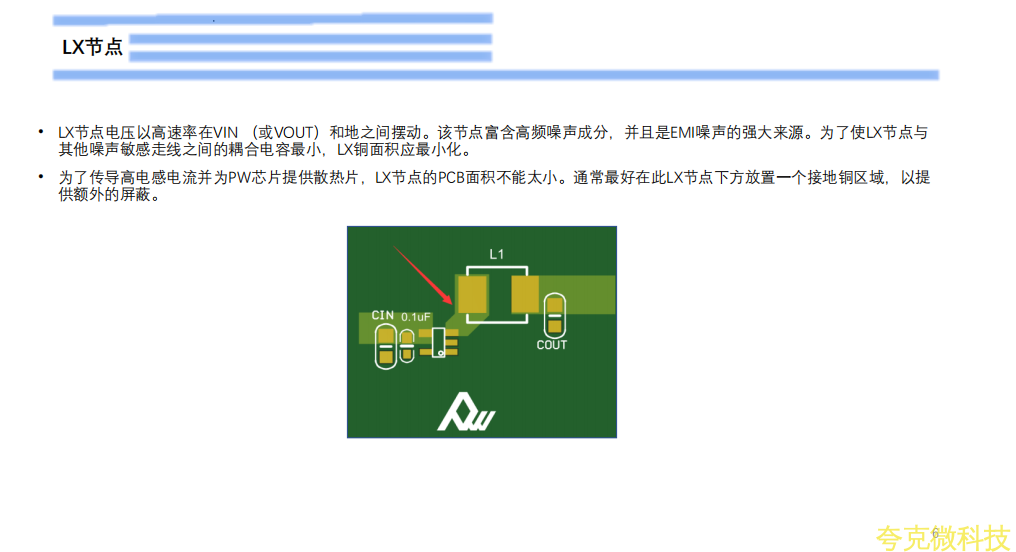

良好的佈局設計可優化電源效率，減輕熱應力，最重要的是，可將噪聲以及走線與組件之間的相互作用降至最低。

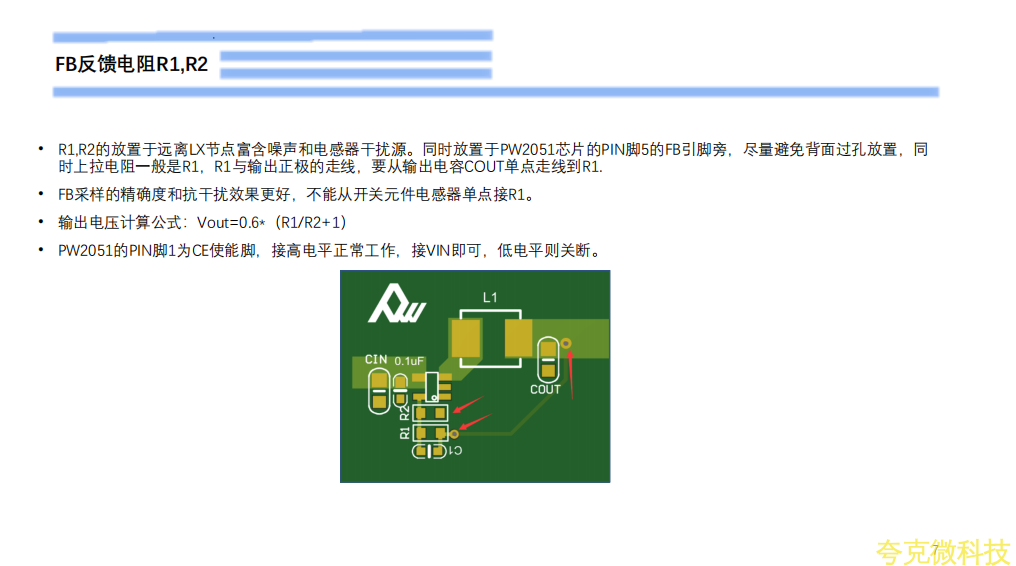

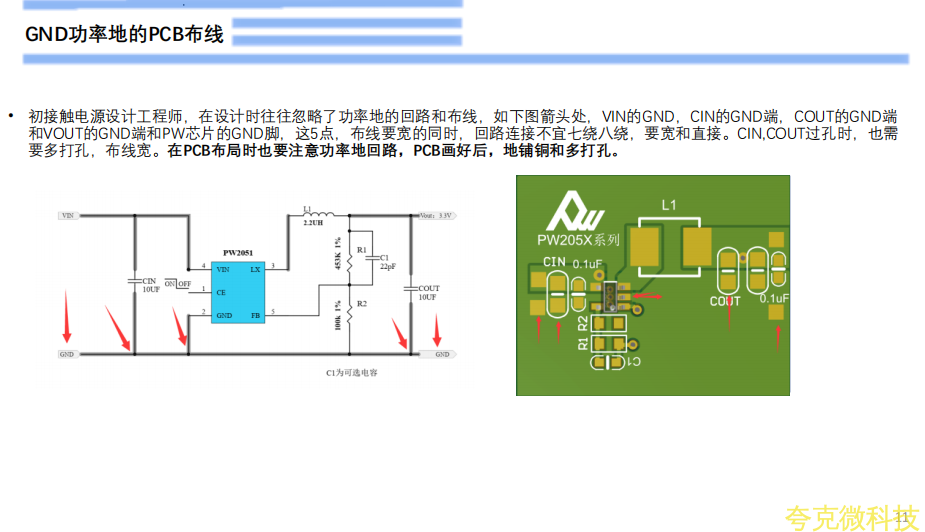

PW2051的PIN腳1爲CE使能腳，接高電平正常工作，接VIN卽可，低電平則關斷

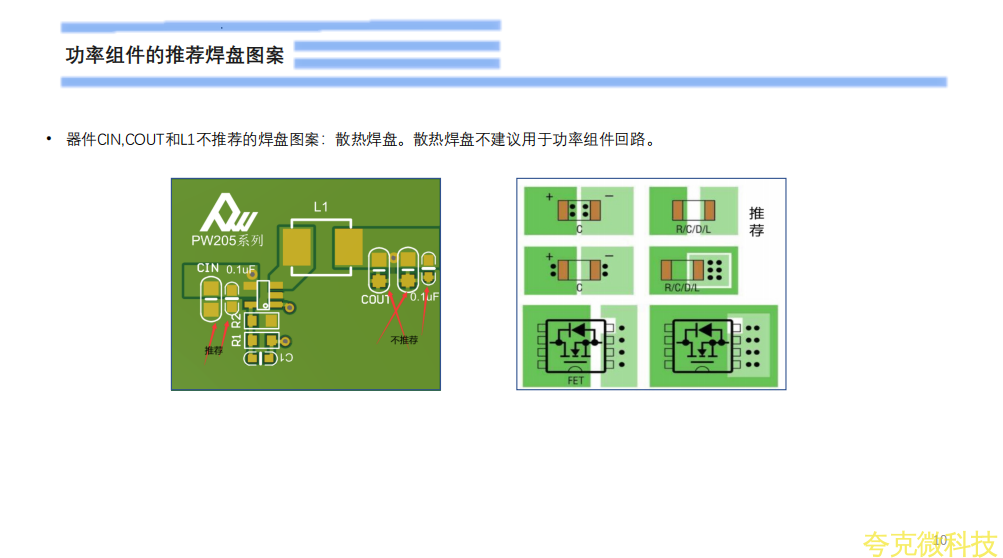

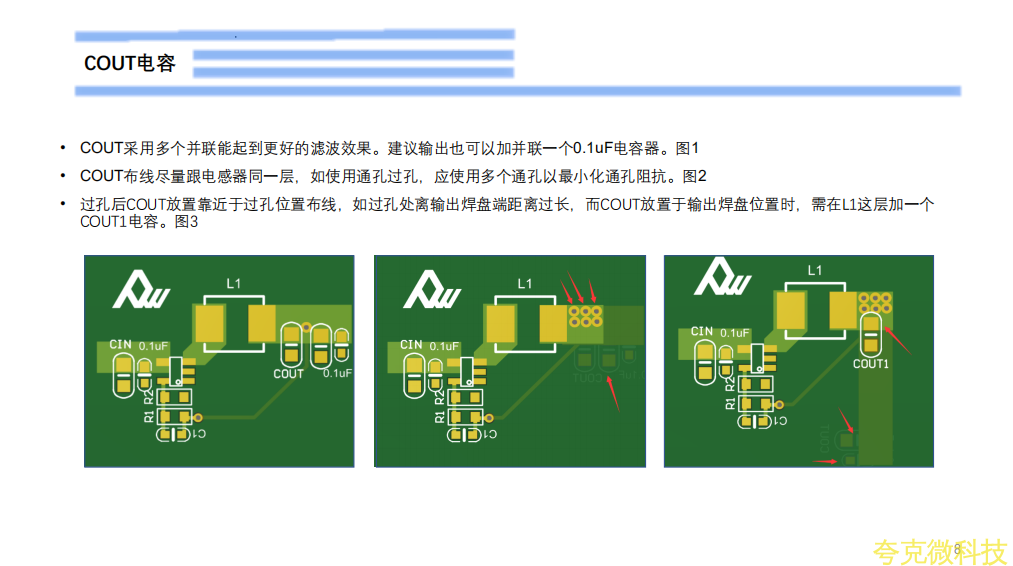

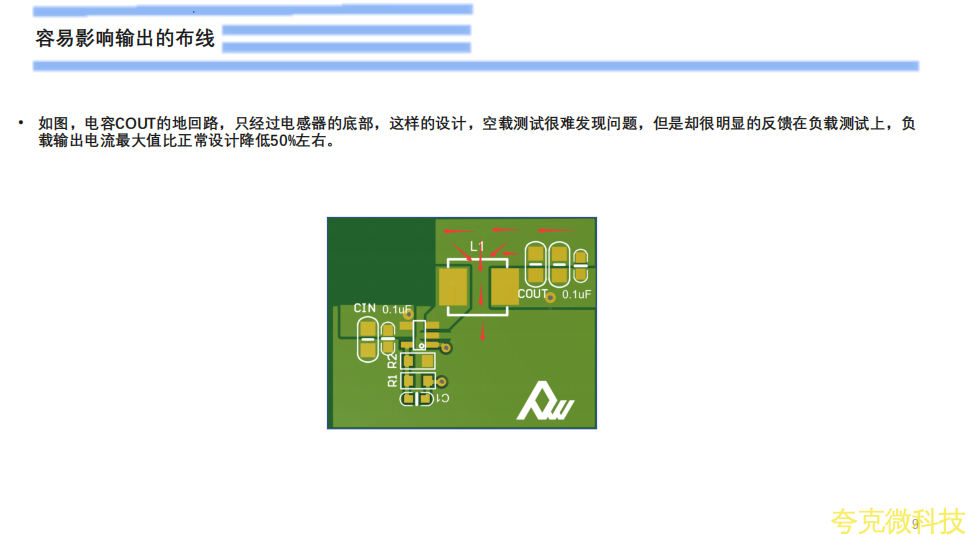

器件CIN,COUT和L1不推薦的焊盤圖案：散熱焊盤。散熱焊盤不建議用於功率組件迴路。

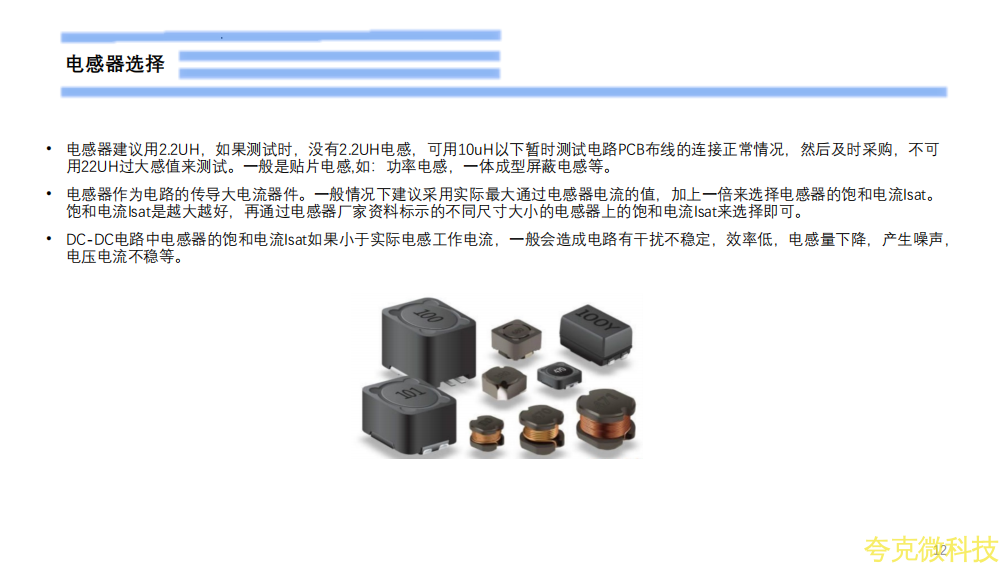

電壓電流不穩等。
