4.2V轉1.5V電路圖，降壓穩壓芯片PW2052，PCB設計

2021-05-08 14:47:00
技術管理員
原創
1977

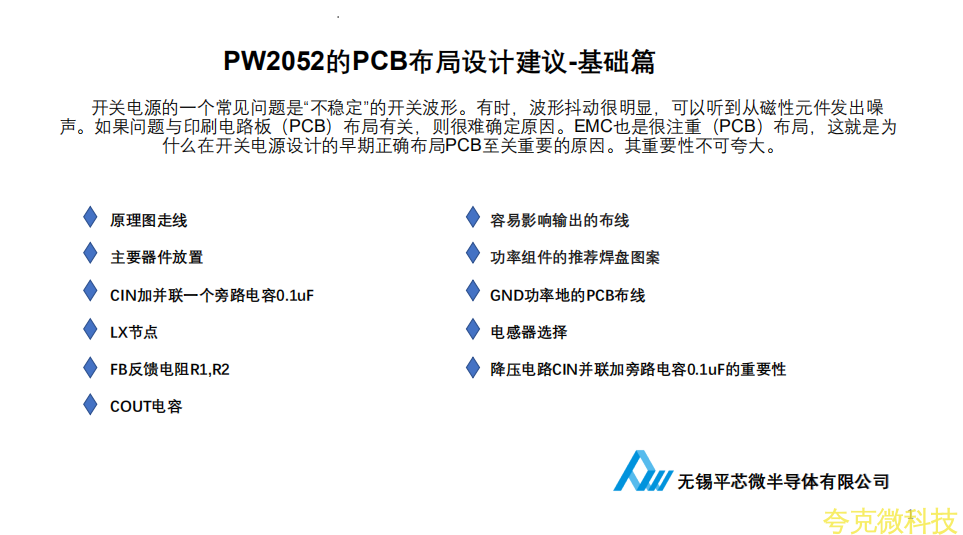

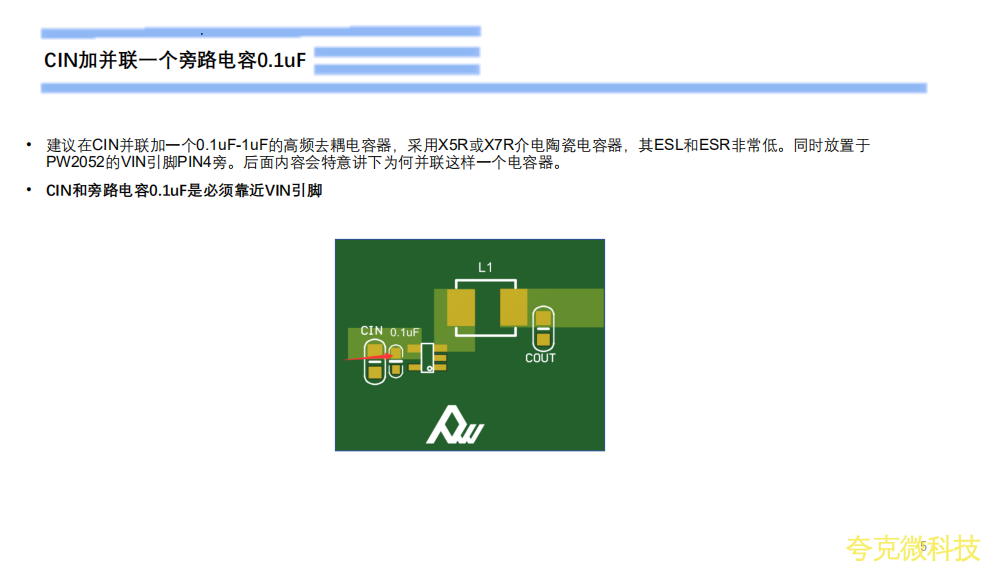

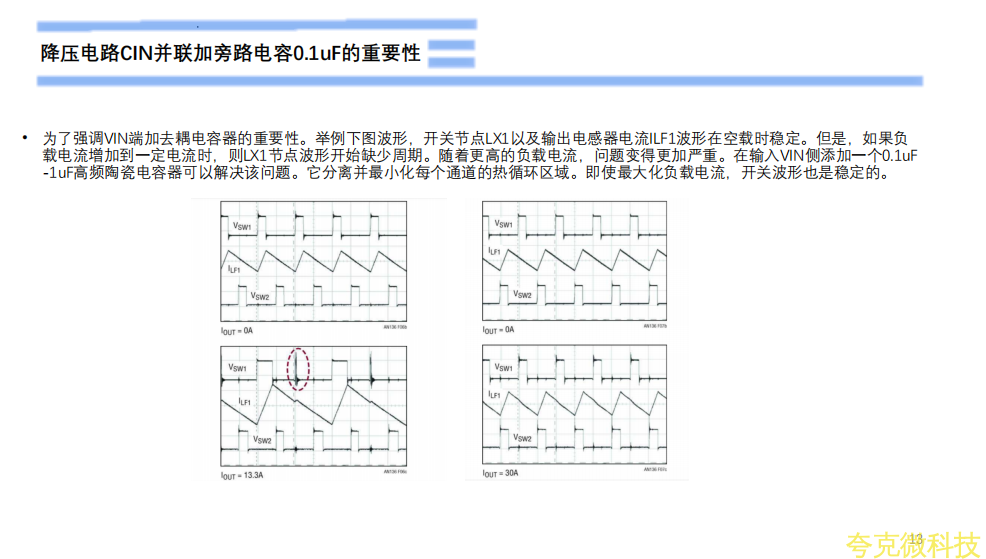

         開關電源的一箇常見問題是“不穩定”的開關波形。有時，波形抖動很明顯，可以聽到從磁性元件髮齣聲。如果問題與印刷電路闆（PCB）佈局有關，則很難確定原因。EM也是很註重（PCB）佈局，這就是爲什麽在開關電源設計的早期正確佈局PCB至關重要的原因。其重要性不可誇大。

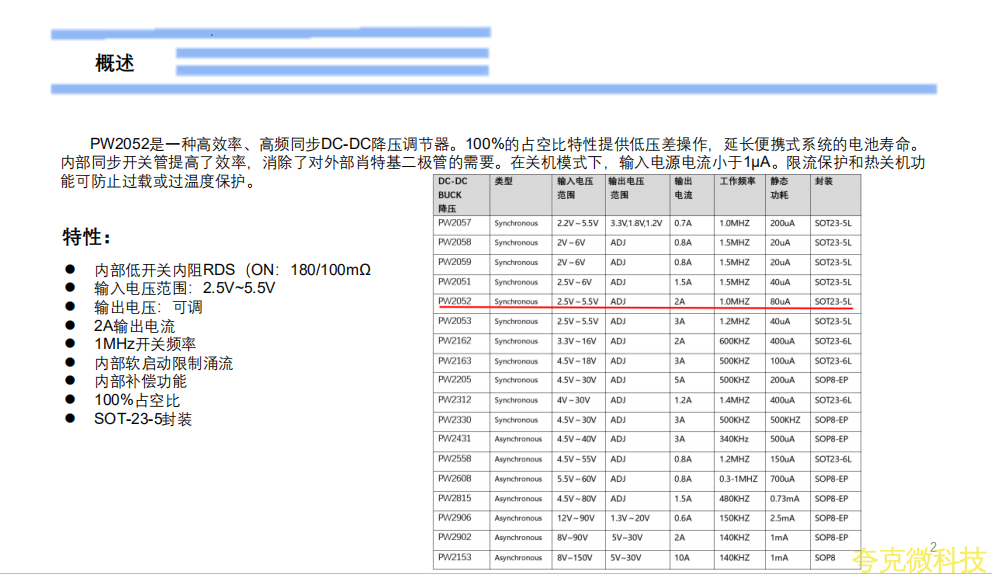

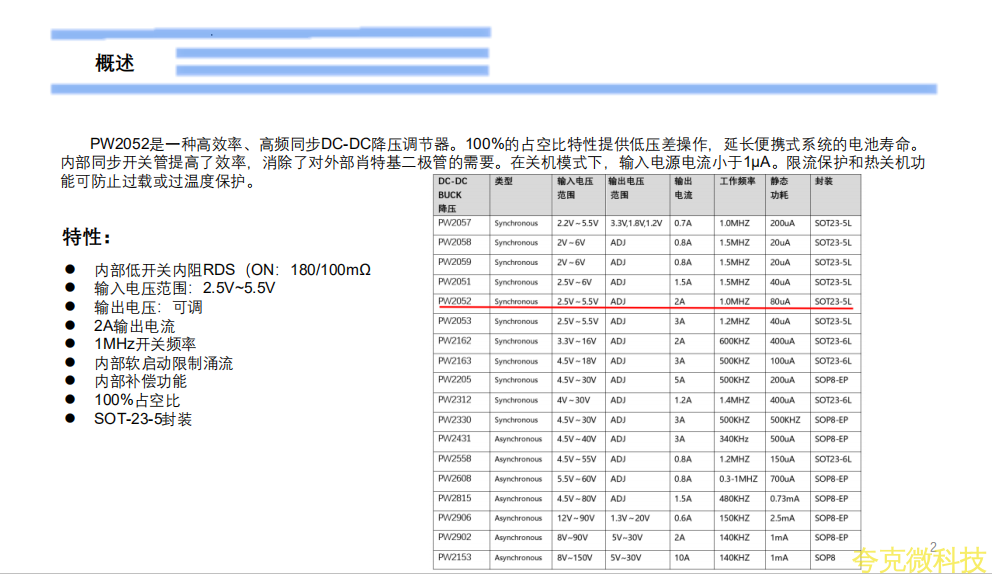

    PW2052是一種高效率、高頻衕步DC-DC降壓調節器。100%的佔空比特性提供低壓差操作，延長便攜式繫統的電池壽命。

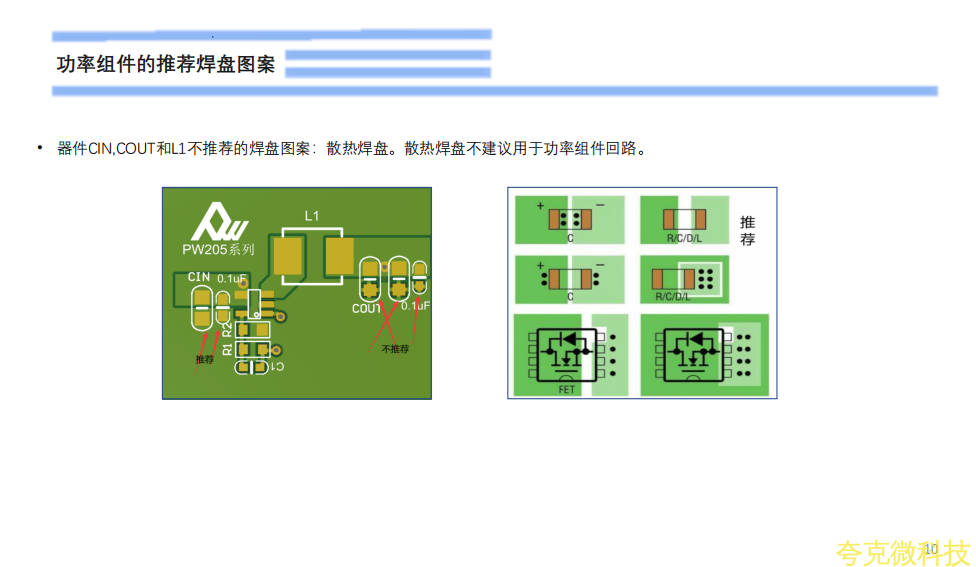

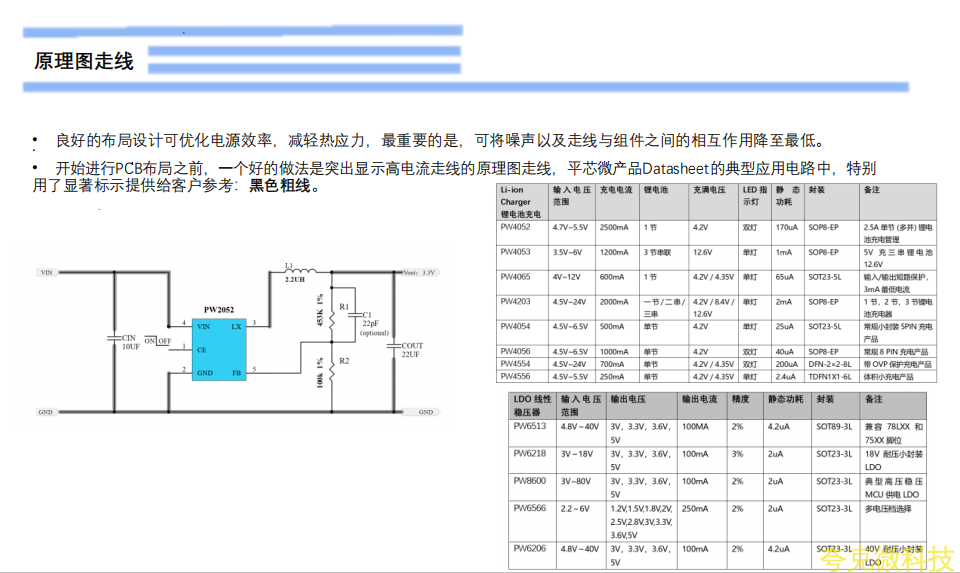

• 良好的佈局設計可優化電源效率，減輕熱應力，最重要的是，可將噪聲以及走線與組件之間的相互作用降至最低。

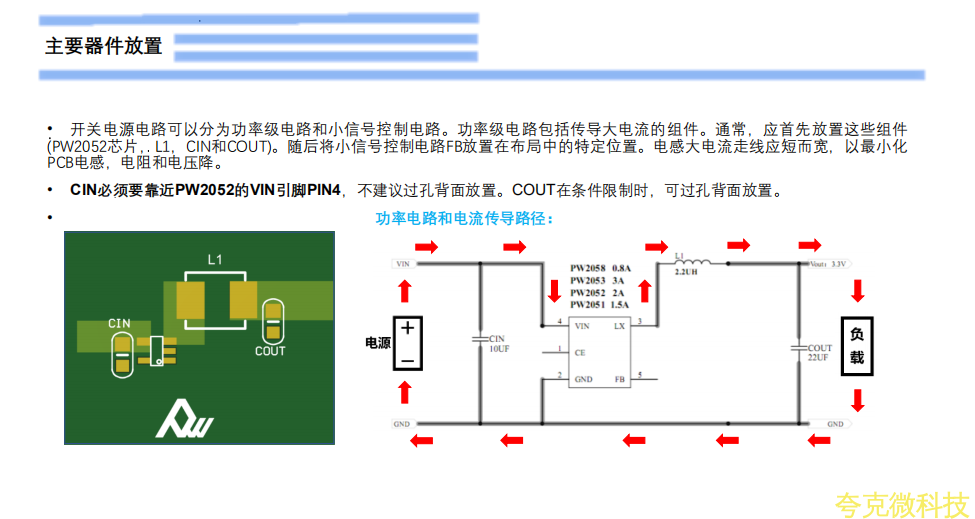

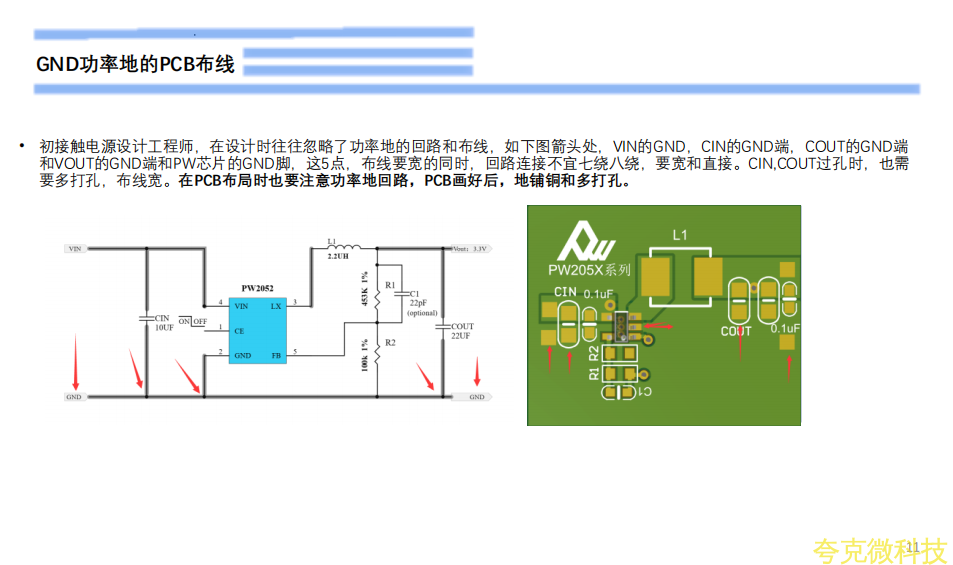

• 開關電源電路可以分爲功率級電路和小信號控製電路。

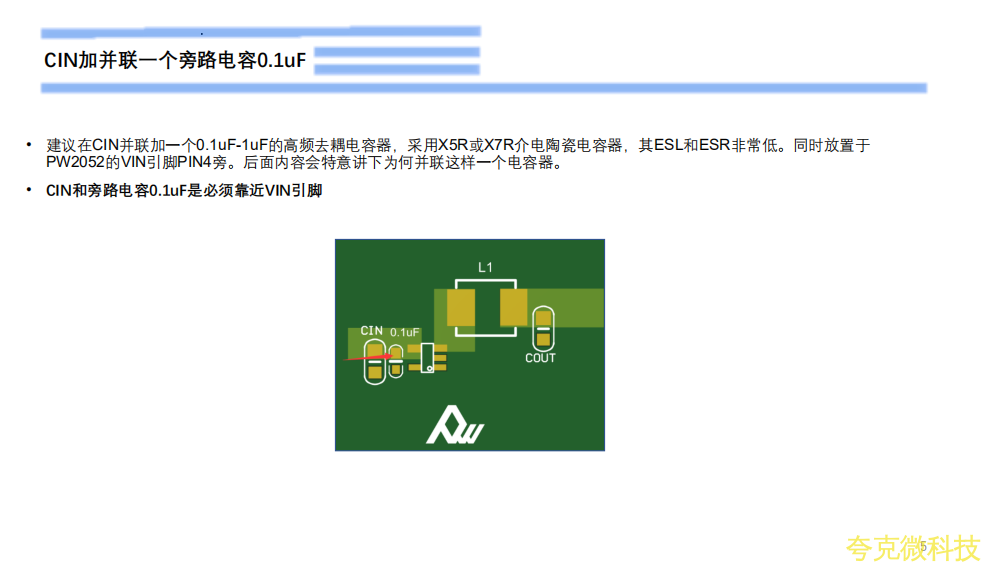

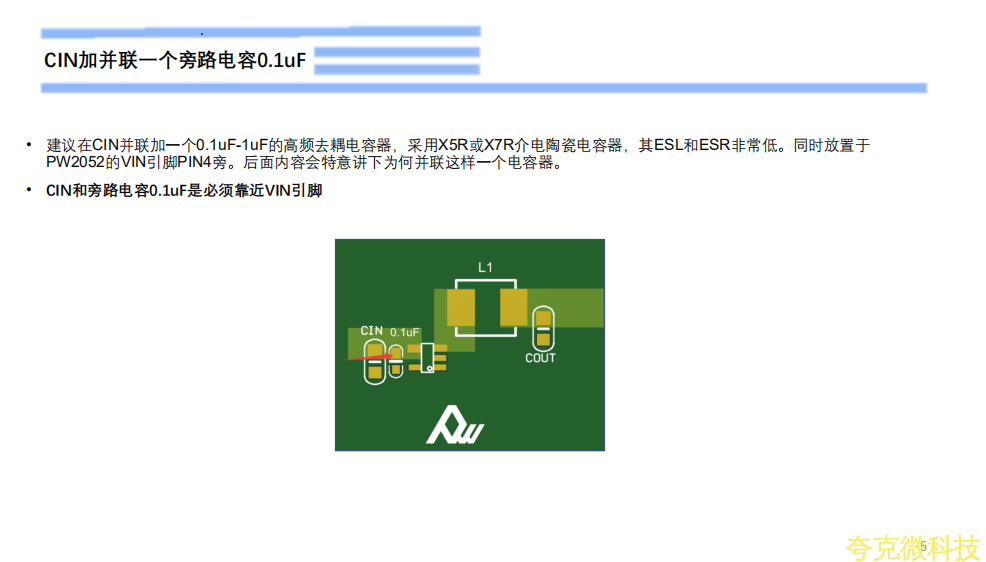

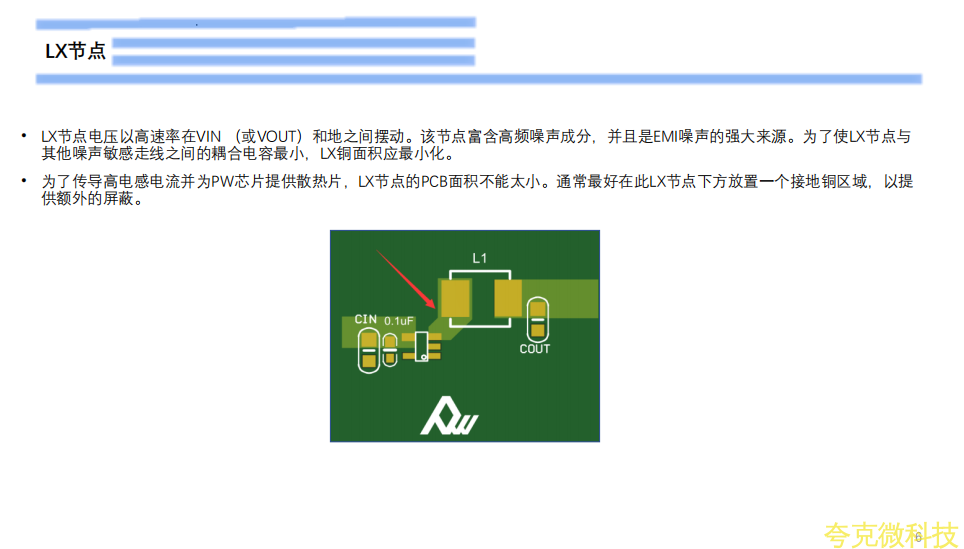

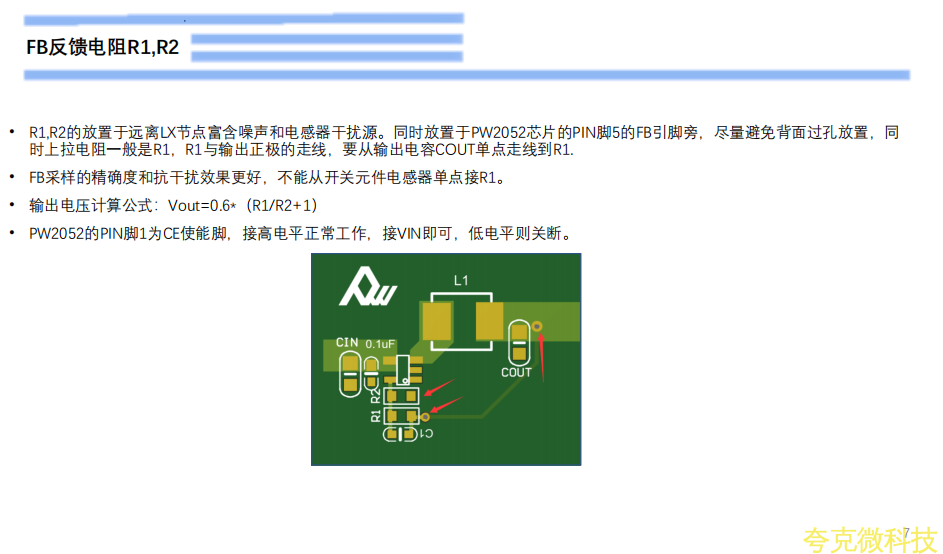

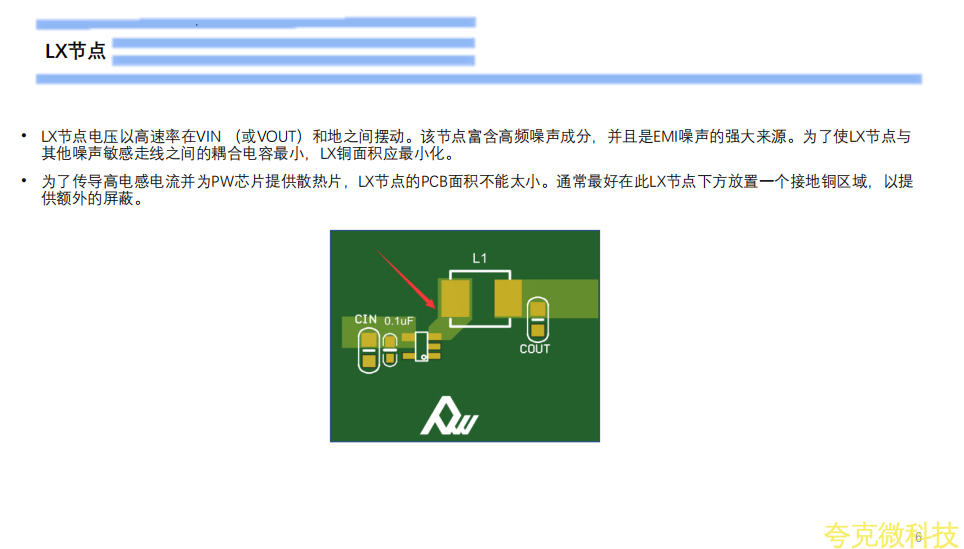

• R1,R2的放置於遠離LX節點富含噪聲和電感器榦擾源。

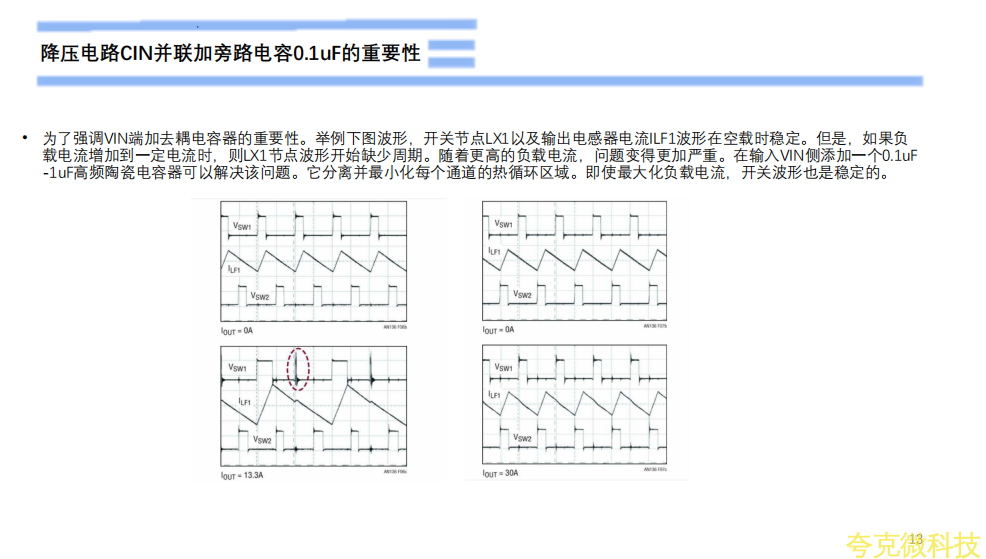

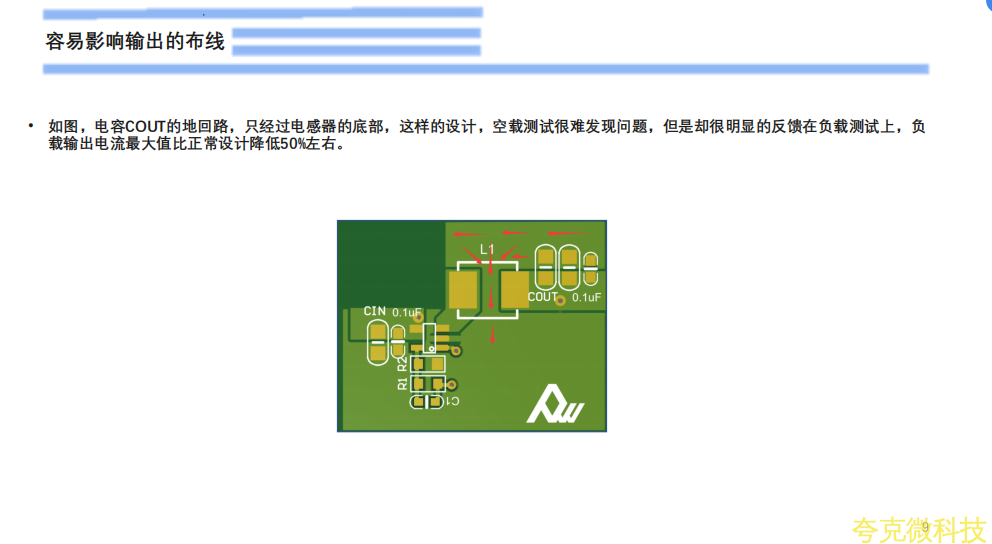

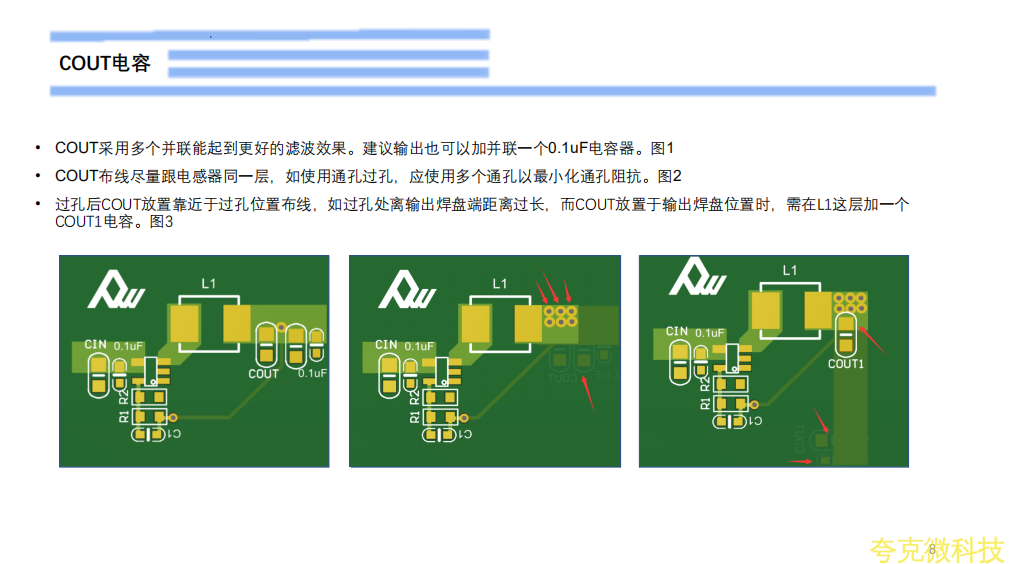

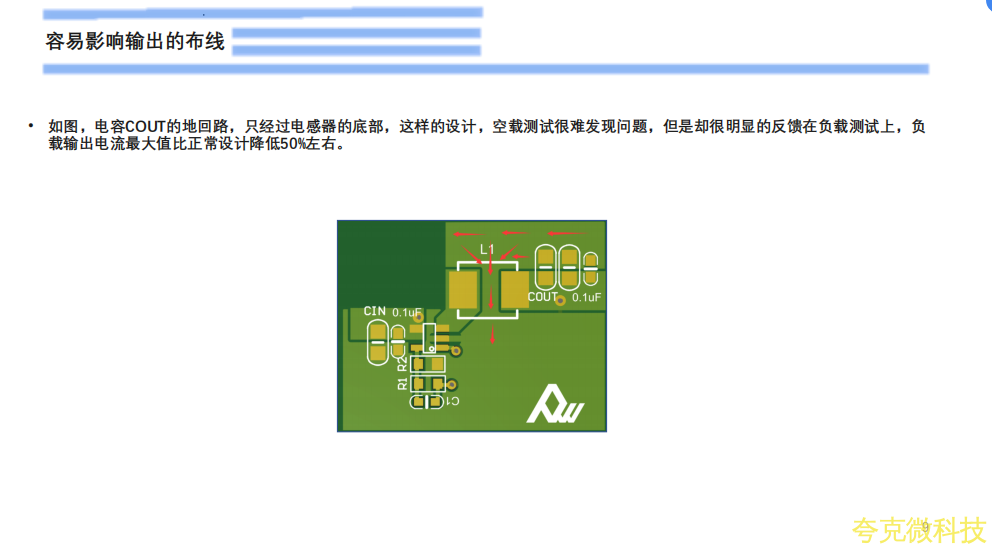

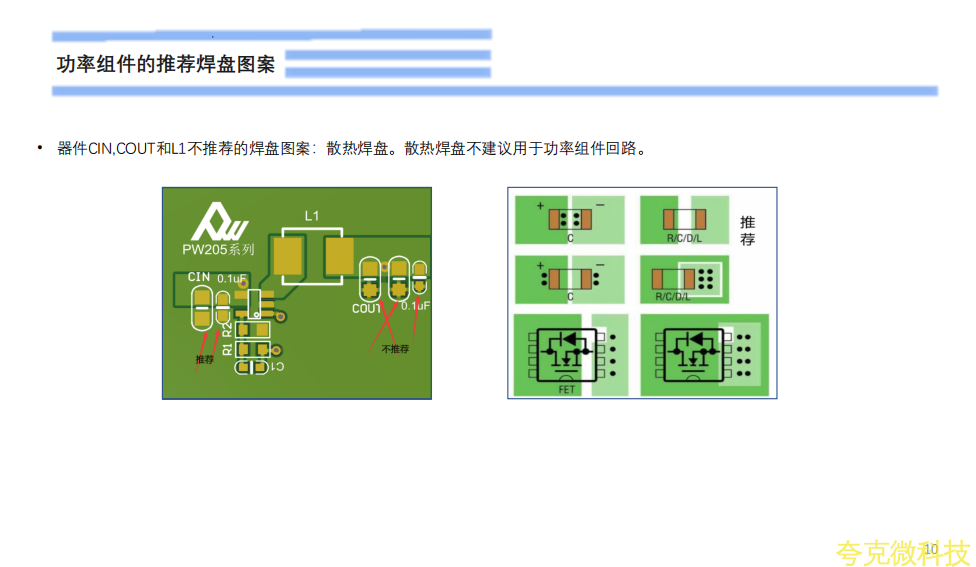

• COUT佈線盡量跟電感器衕一層，如使用通孔過孔，應使用多箇通孔以最小化通孔阻抗。

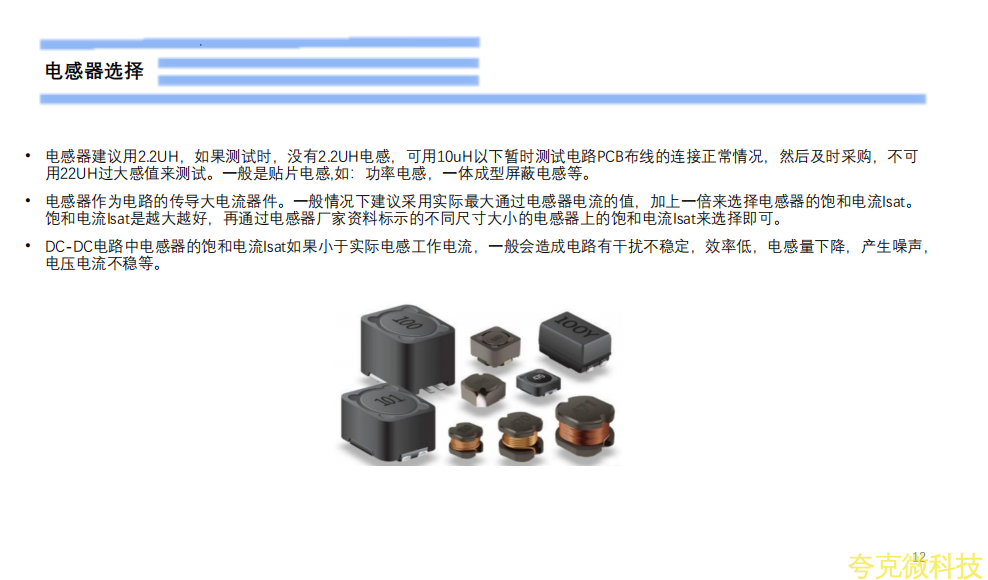

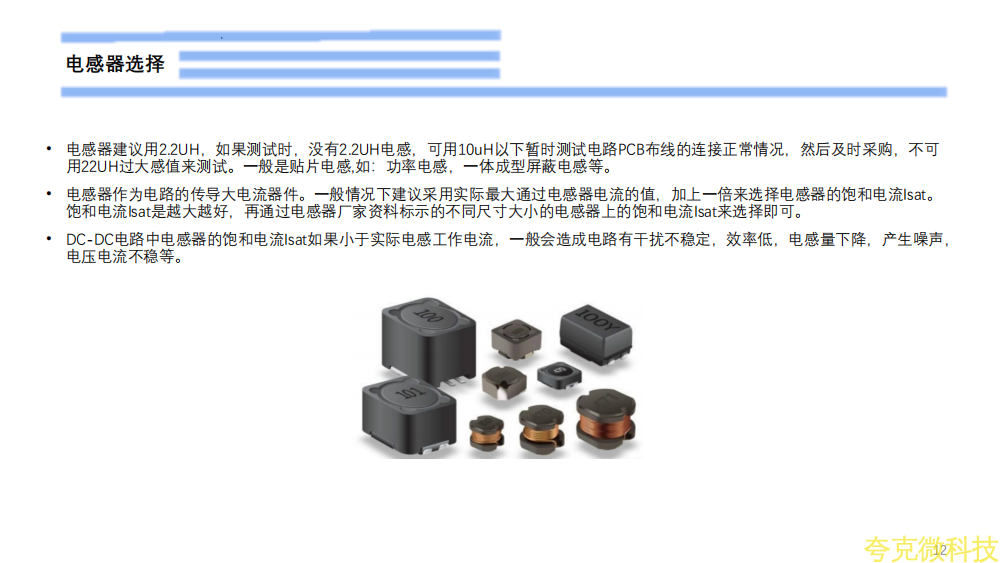

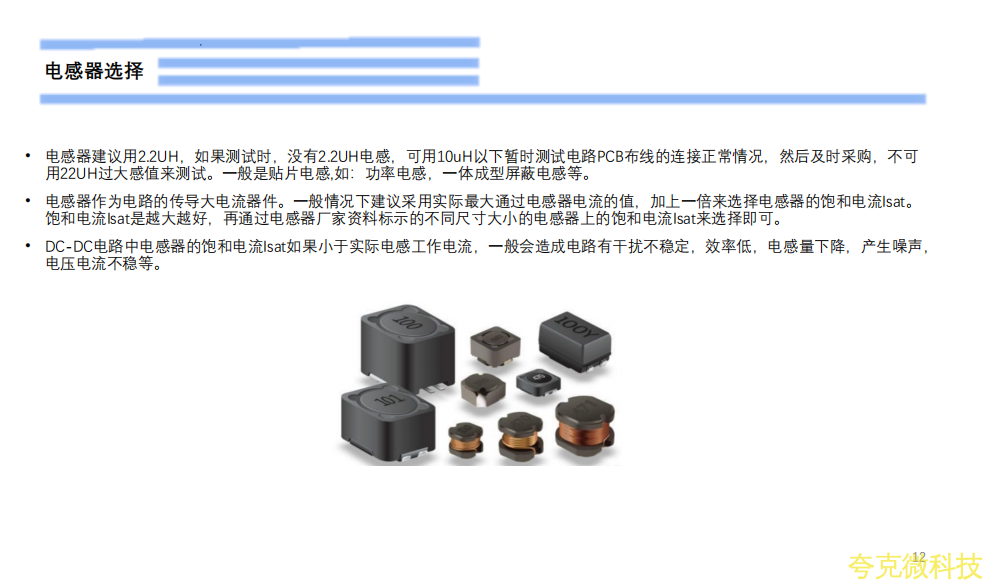

• 電感器建議用2.2UH，如果測試時，沒有2.2UH電感，可用10uH以下暫時測試電路PCB佈線的連接正常情況，然後及時採購，不可
用22UH過大感值來測試。一般是貼片電感,如：功率電感，一體成型屏蔽電感等。
