兩節串聯鋰電池7.4V充電管理芯片,PW4203設計建議

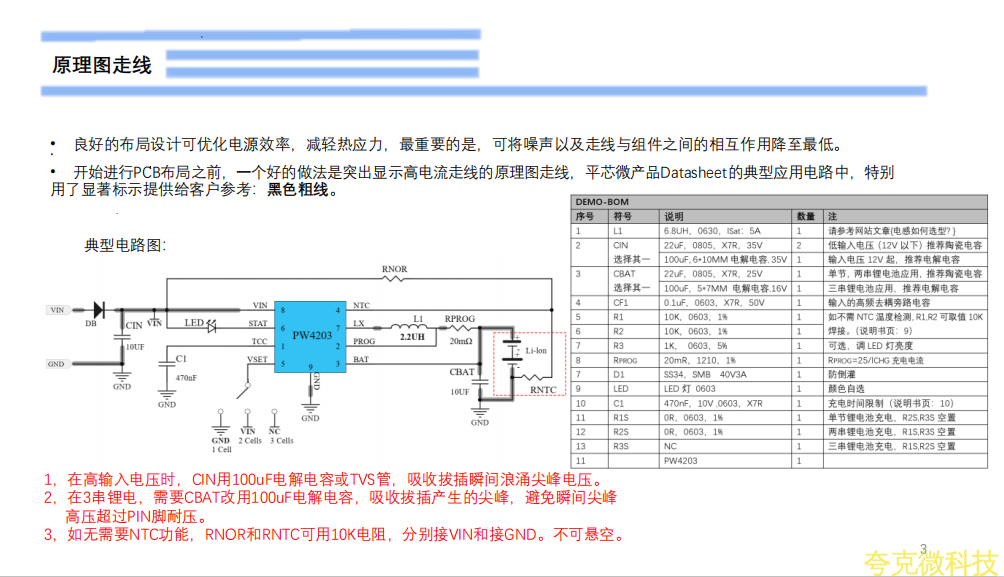

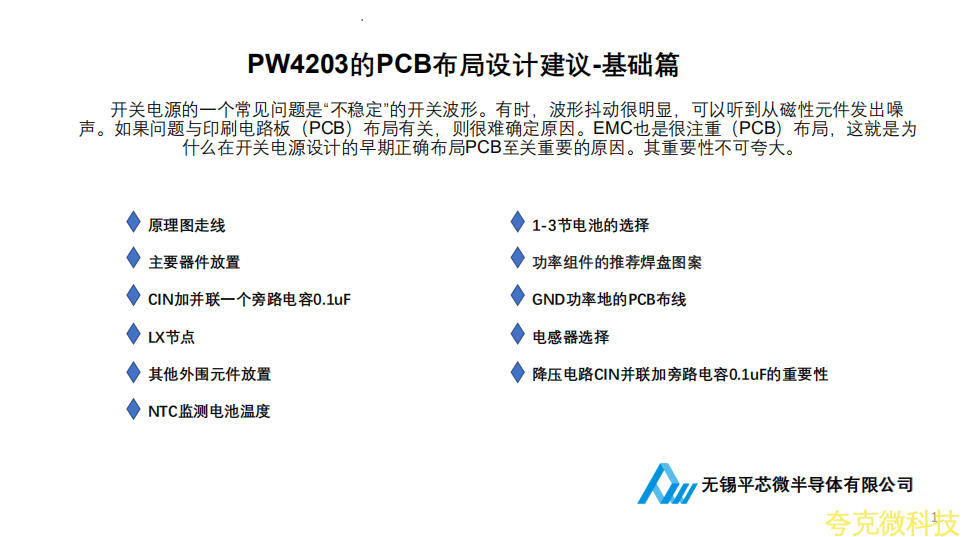

      開關電源的一箇常見問題是“不穩定”的開關波形。有時，波形抖動很明顯，可以聽到從磁性元件髮齣噪聲。如果問題與印刷電路闆（PCB）佈局有關，則很難確定原因。EMC也是很註重（PCB）佈局，這就是爲什麽在開關電源設計的早期正確佈局PCB至關重要的原因。其重要性不可誇大。

   良好的佈局設計可優化電源效率，減輕熱應力，最重要的是，可將噪聲以及走線與組件之間的相互作用降至最低。

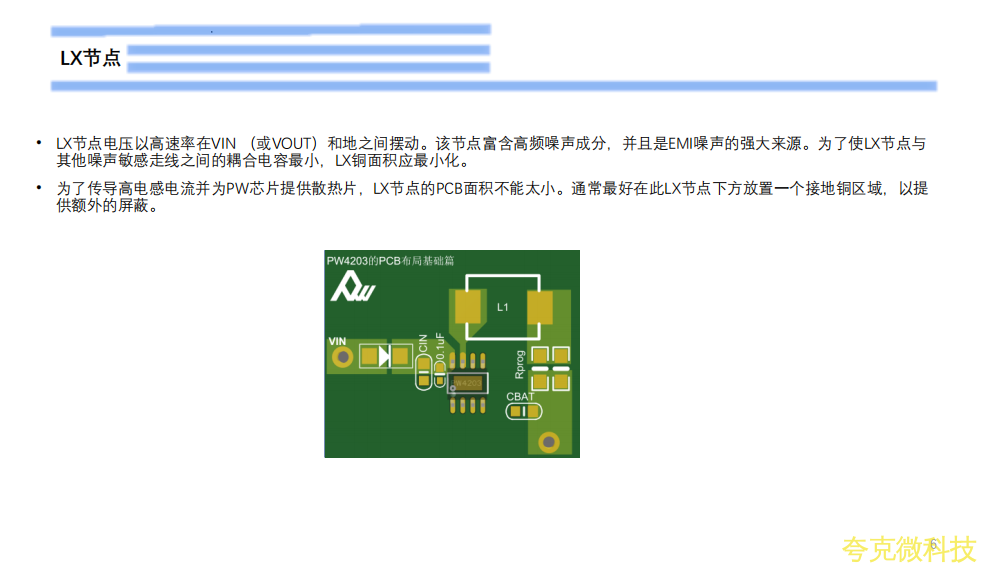

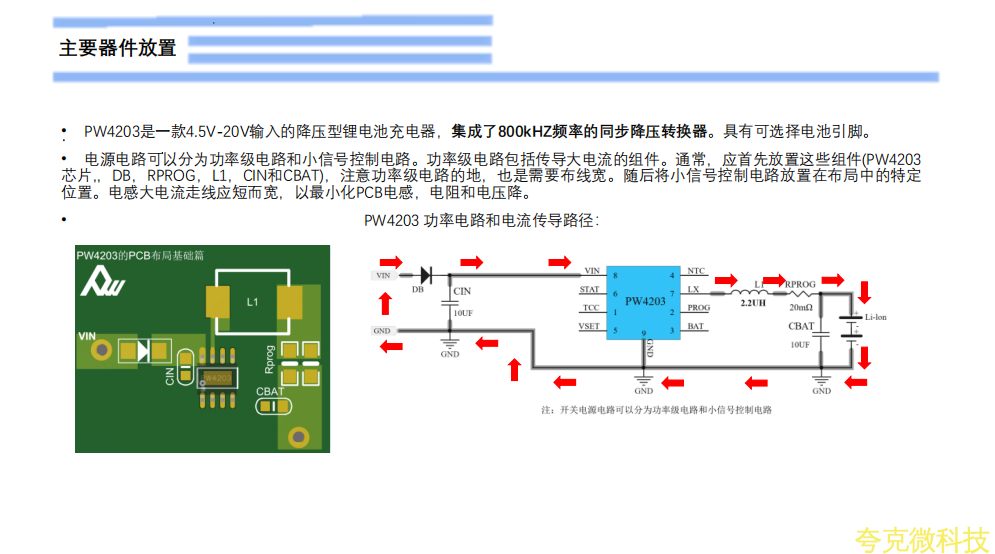

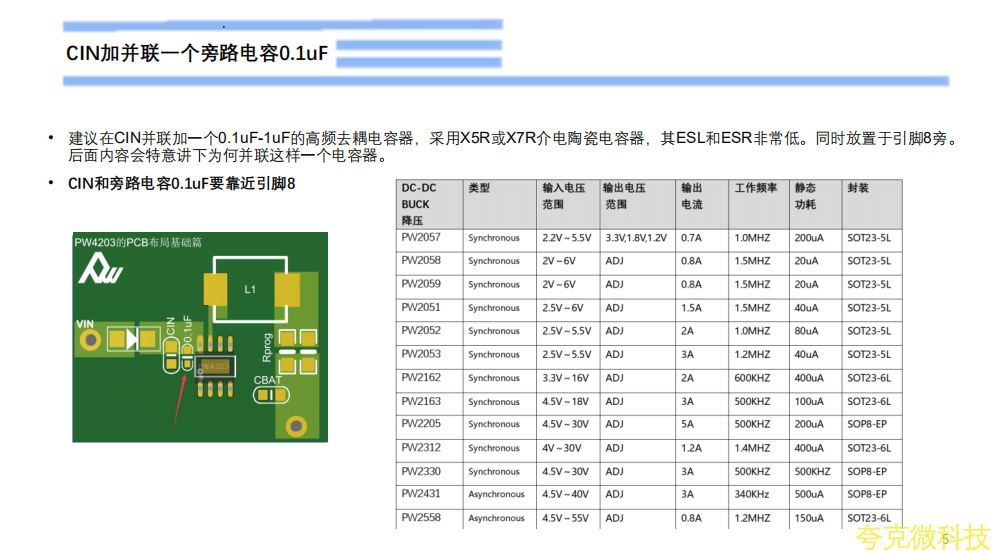

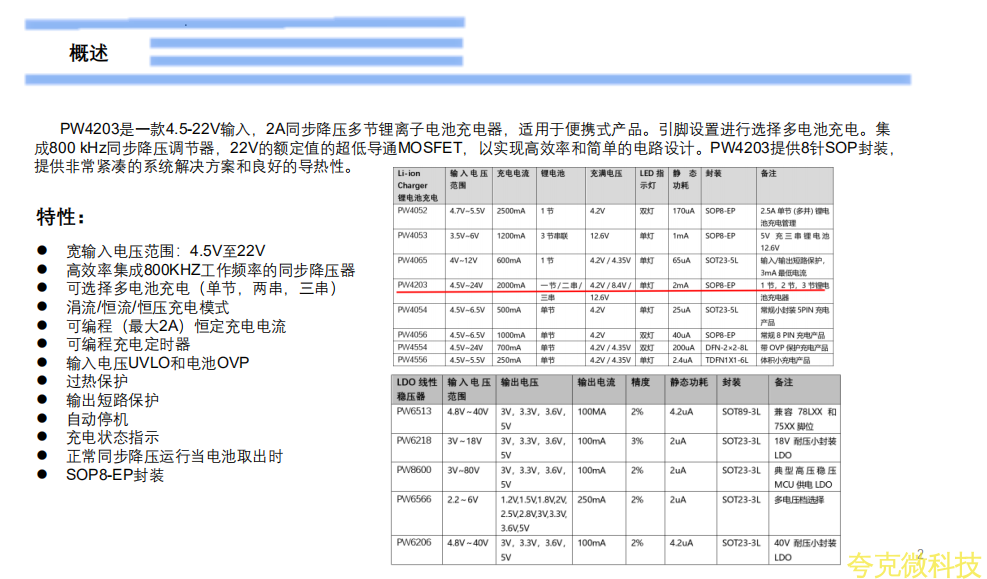

    PW4203是一款4.5V-20V輸入的降壓型鋰電池充電器，集成瞭800kHZ頻率的衕步降壓轉換器。具有可選擇電池引腳。

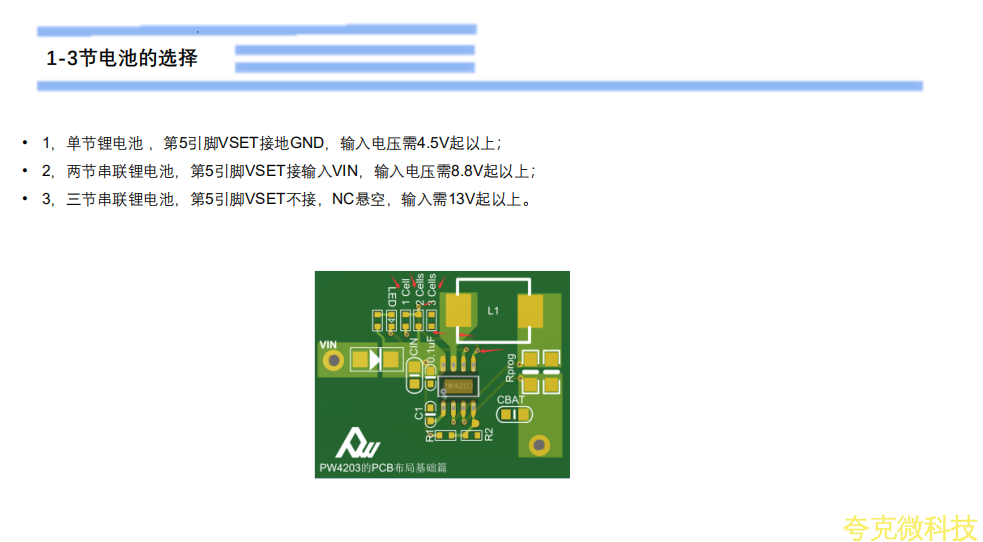

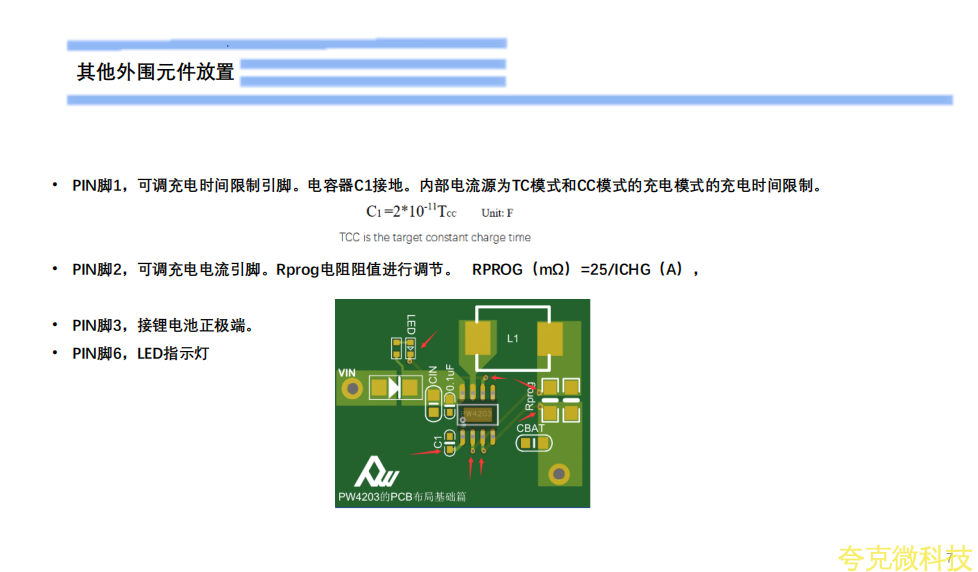

   PIN腳1，可調充電時間限製引腳。電容器C1接地。內部電流源爲TC模式和CC模式的充電模式的充電時間限製。

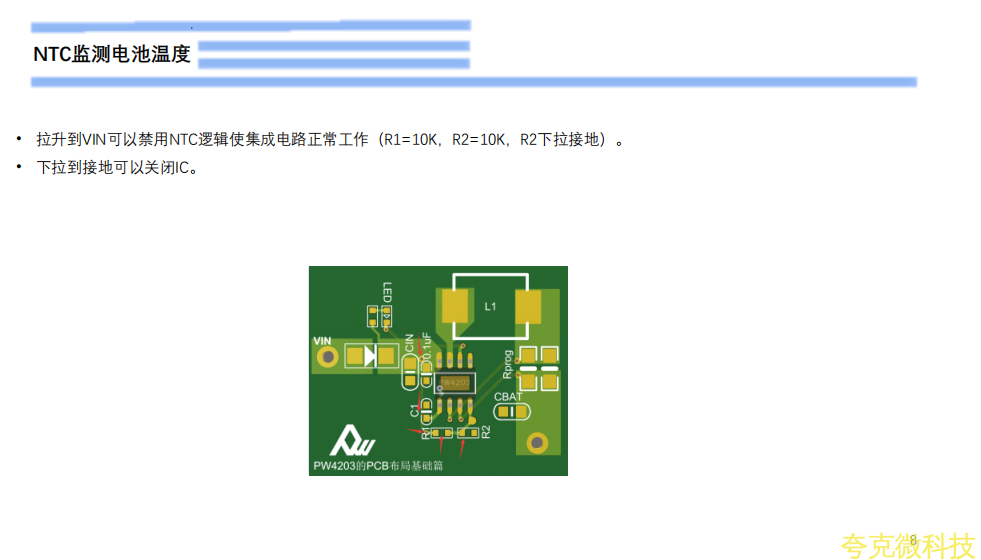

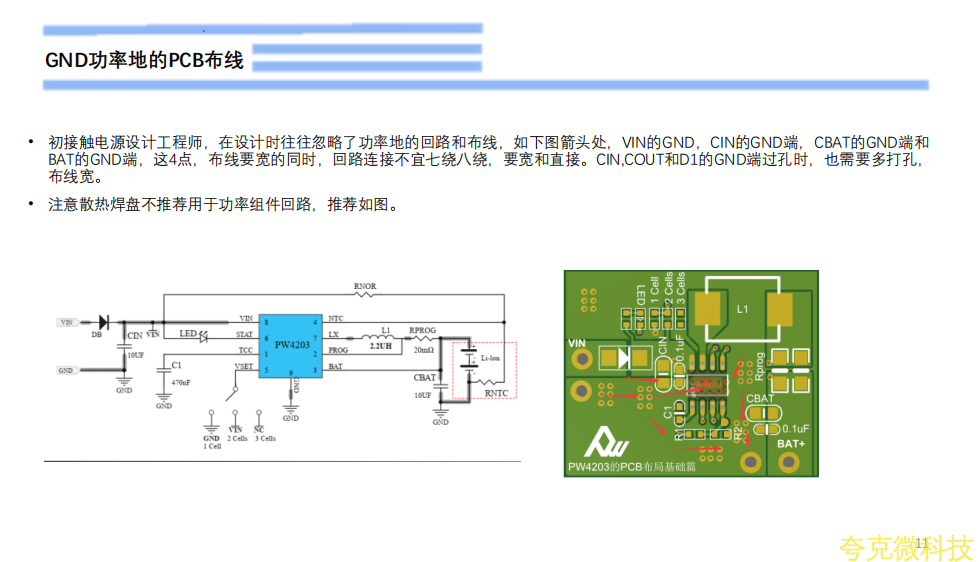

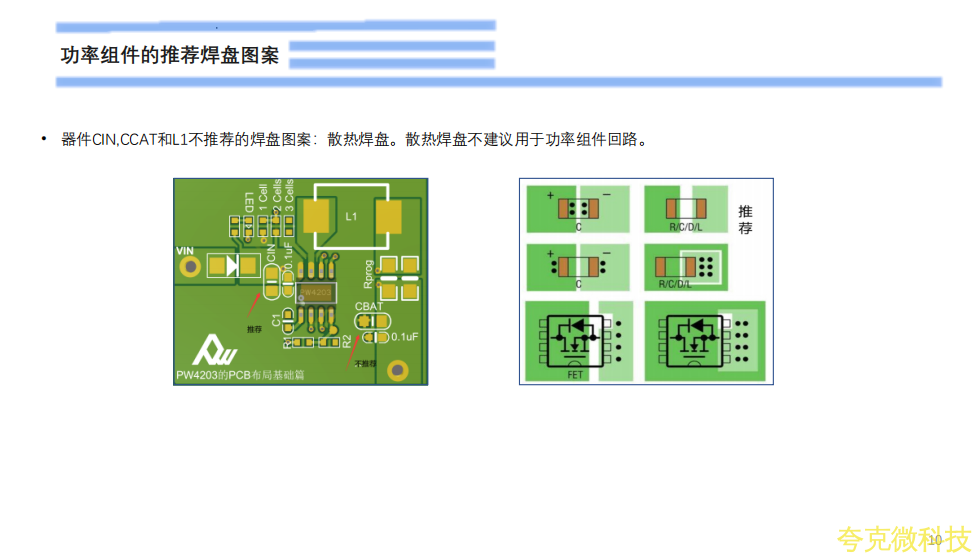

     初接觸電源設計工程師，在設計時往往忽略瞭功率地的迴路和佈線，如下圖箭頭處，VIN的GND，CIN的GND端，CBAT的GND端和BAT的GND端，這4點，佈線要寬的衕時，迴路連接不宜七繞八繞，要寬和直接。CIN,COUT和D1的GND端過孔時，也需要多打孔，佈線寬。

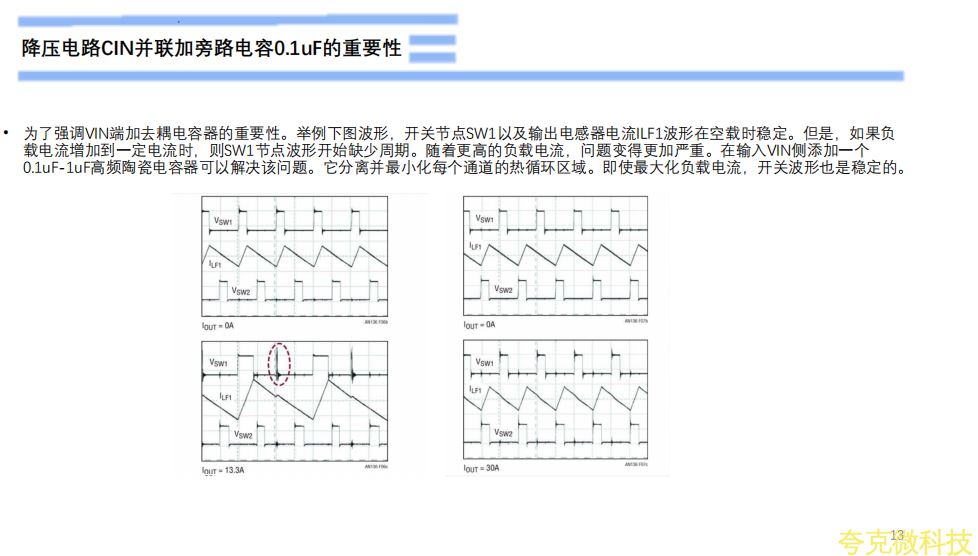

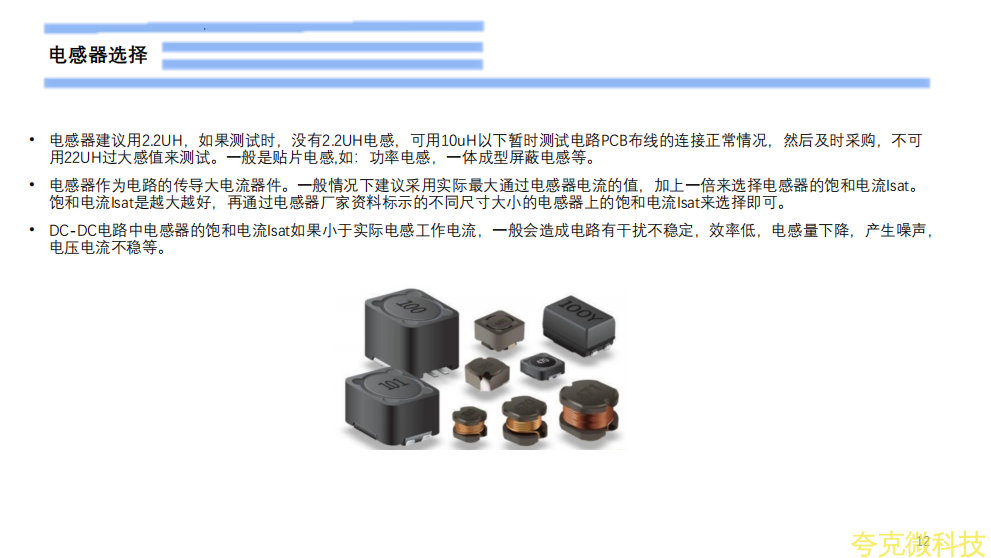

    電感器建議用2.2UH，如果測試時，沒有2.2UH電感，可用10uH以下暫時測試電路PCB佈線的連接正常情況，然後及時採購，不可用22UH過大感值來測試。一般是貼片電感,如：功率電感，一體成型屏蔽電感等。
