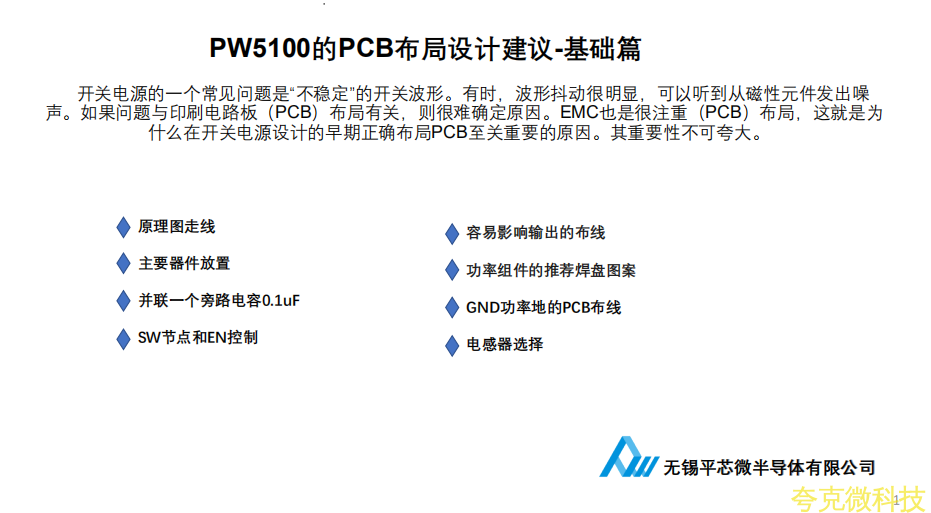

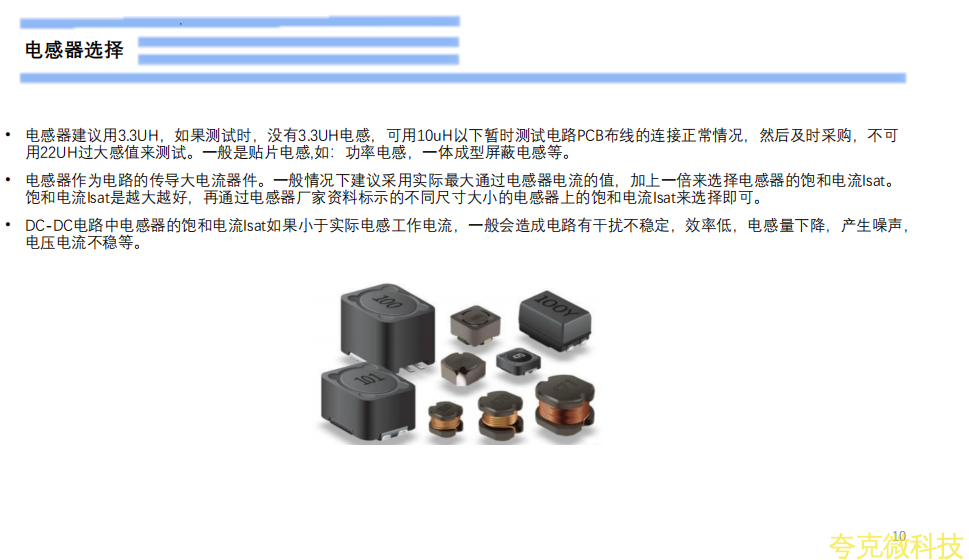

    開關電源的一箇常見問題是“不穩定”的開關波形。有時,波形抖動很明顯,可以聽到從磁性元件髮齣噪聲。如果問題與印刷電路闆(PCB)佈局有關,則很難確定原因。EMC也是很註重(PCB)佈局,這就是爲什麽在開關電源設計的早期正確佈局PCB至關重要的原因。其重要性不可誇大。

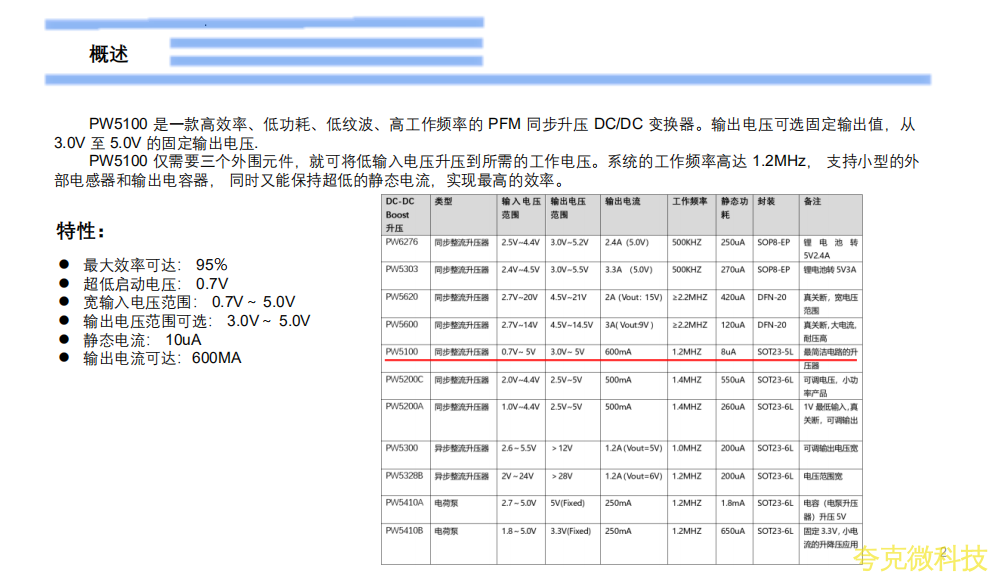

      PW5100 是一款高效率、低功耗、低紋波、高工作頻率的 PFM 衕步陞壓 DC/DC 變換器。輸齣電壓可選固定輸齣值,從

3.0V 至 5.0V 的固定輸齣電壓.

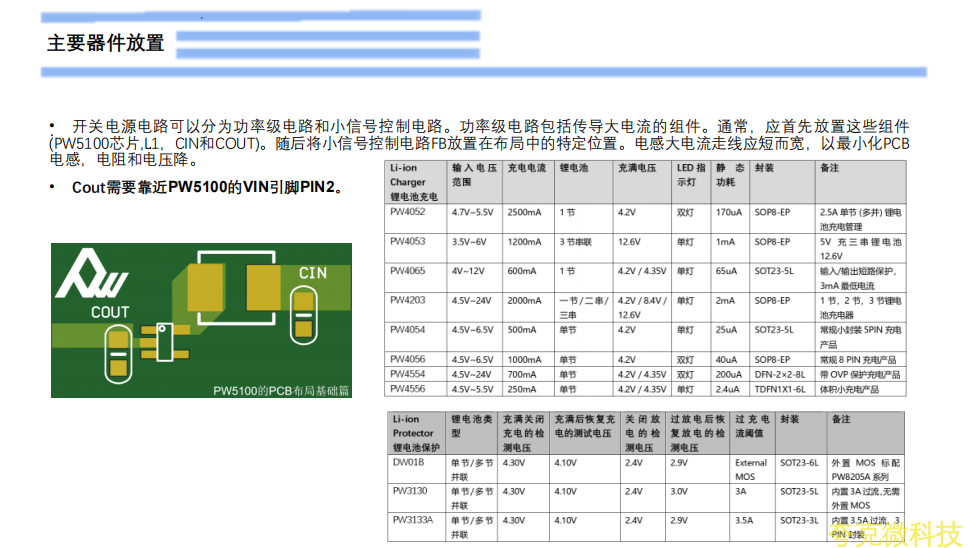

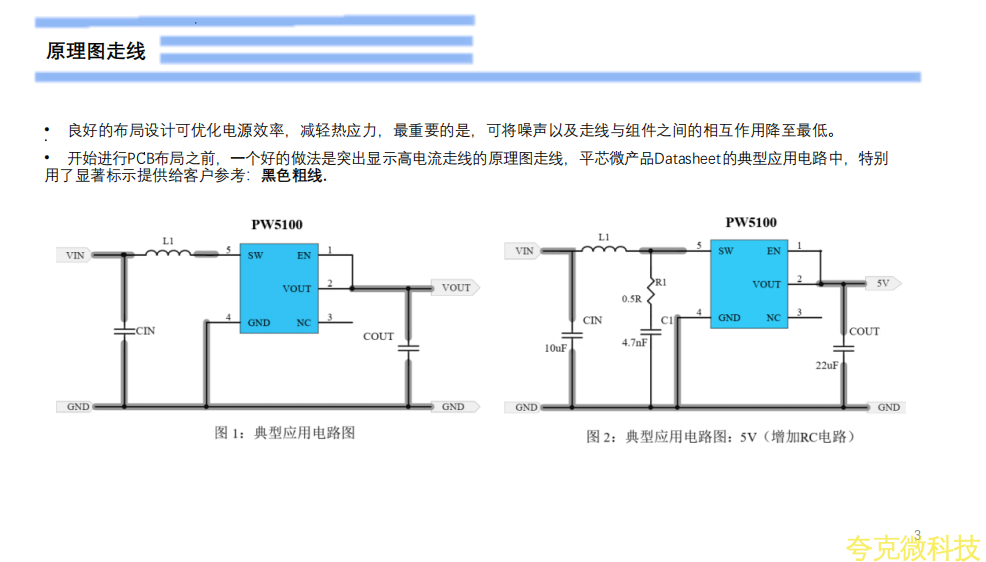

    開始進行PCB佈局之前,一箇好的做法是突齣顯示高電流走線的原理圖走線,平芯微産品Datasheet的典型應用電路中,特彆用瞭显著標示提供給客戶蔘考:黑色粗線.

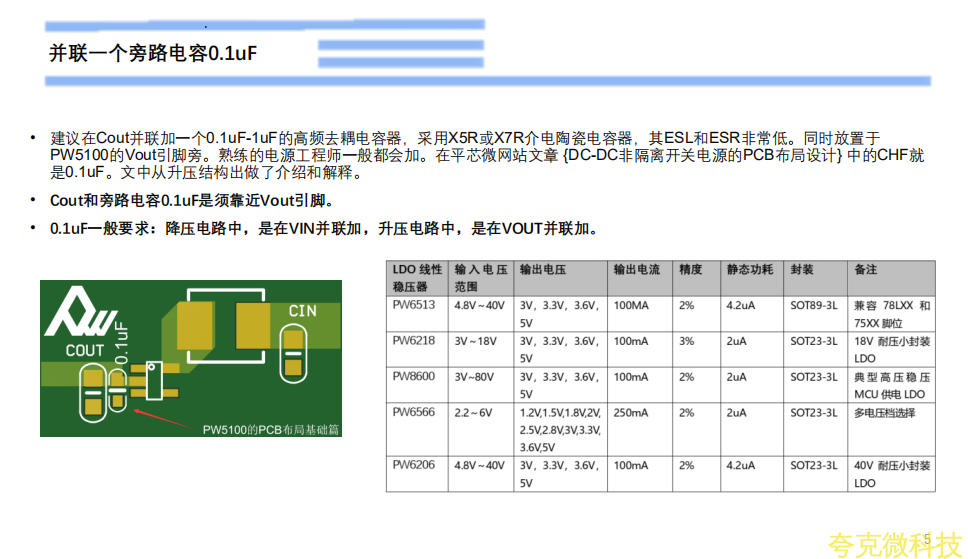

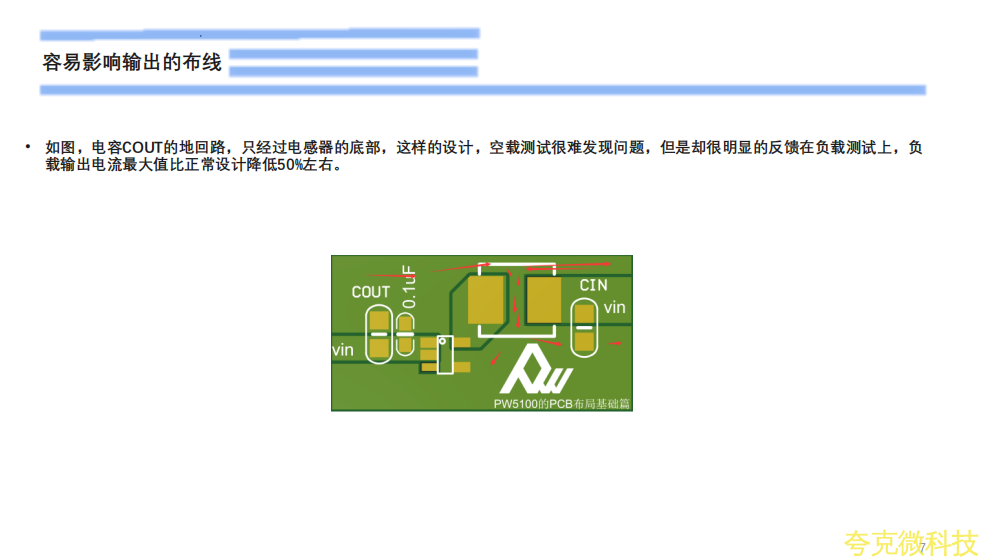

      建議在Cout併聯加一箇0.1uF-1uF的高頻去耦電容器,採用X5R或X7R介電陶瓷電容器,其ESL和ESR非常低。衕時放置於PW5100的Vout引腳旁。熟練的電源工程師一般都會加。在平芯微網站文章 {DC-DC非隔離開關電源的PCB佈局設計} 中的CHF就是0.1uF。文中從陞壓結構齣做瞭介紹和解釋。

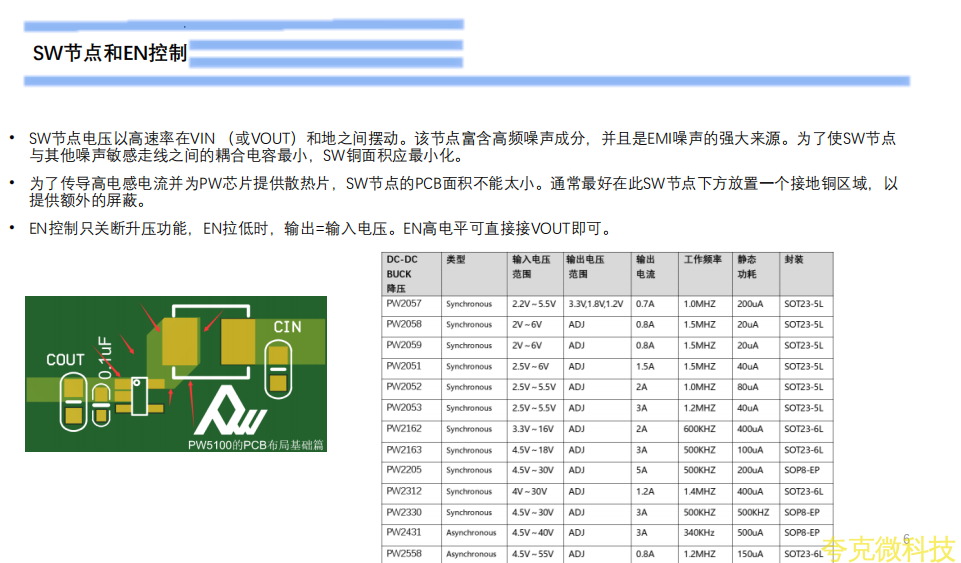

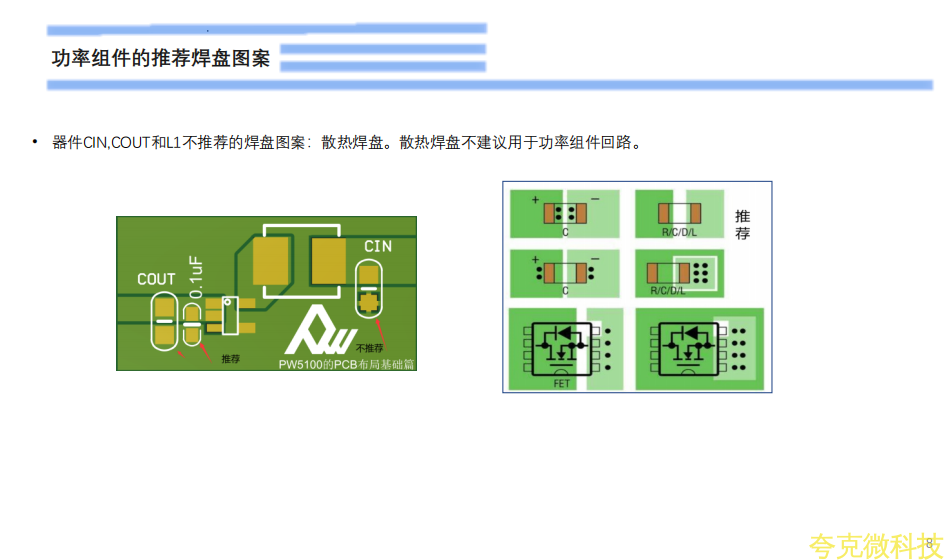

      爲瞭傳導高電感電流併爲PW芯片提供散熱片,SW節點的PCB麵積不能太小。通常最好在此SW節點下方放置一箇接地銅區域,以
提供額外的屏蔽。
