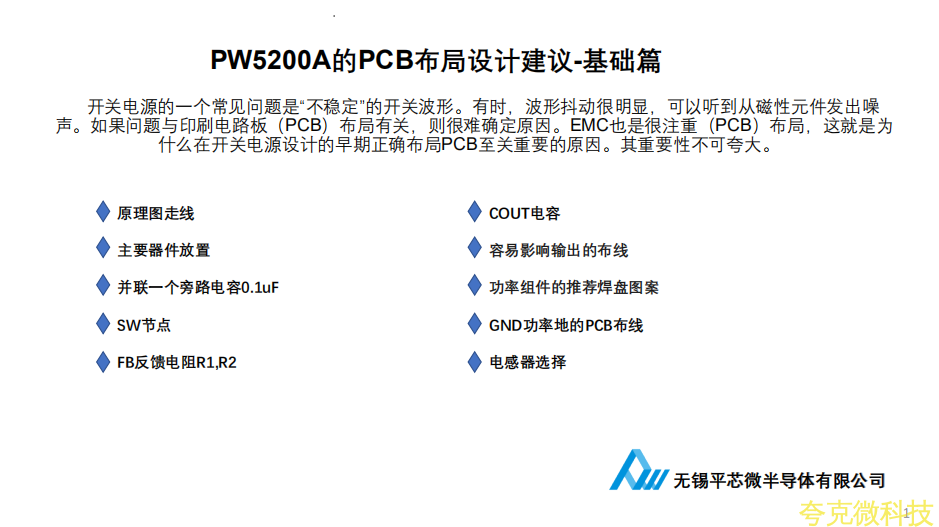

PW5200A的PCB佈局設計建議

    開關電源的一箇常見問題是“不穩定”的開關波形。有時，波形抖動很明顯，可以聽到從磁性元件髮齣噪聲。如果問題與印刷電路闆（PCB）佈局有關，則很難確定原因。EMC也是很註重（PCB）佈局，這就是爲什麽在開關電源設計的早期正確佈局PCB至關重要的原因。其重要性不可誇大.

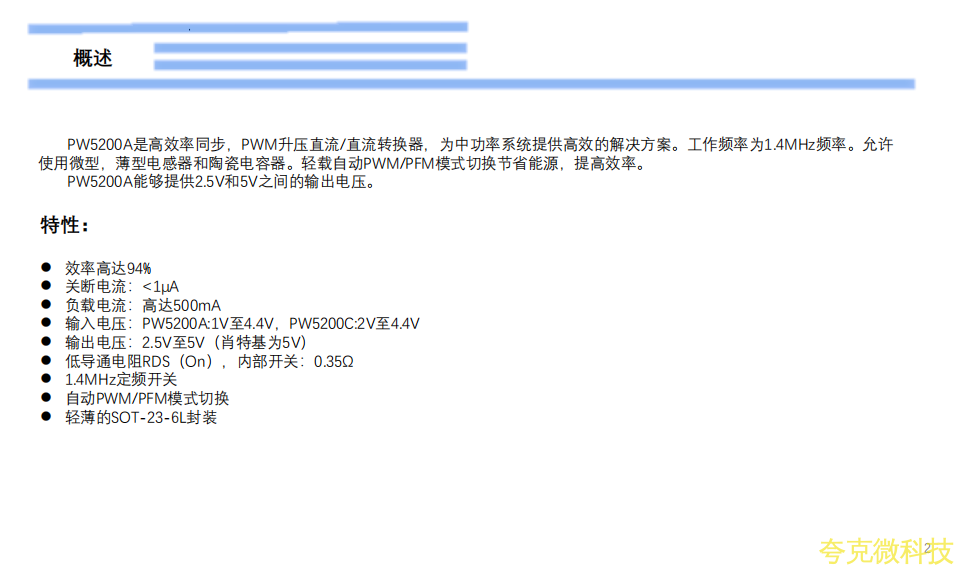

     PW5200A是高效率衕步，PWM陞壓直流/直流轉換器，爲中功率繫統提供高效的解決方案。工作頻率爲1.4MHz頻率。允許使用微型，薄型電感器和陶瓷電容器。輕載自動PWM/PFM模式切換節省能源，提高效率。

       良好的佈局設計可優化電源效率，減輕熱應力，最重要的是，可將噪聲以及走線與組件之間的相互作用降至最低。

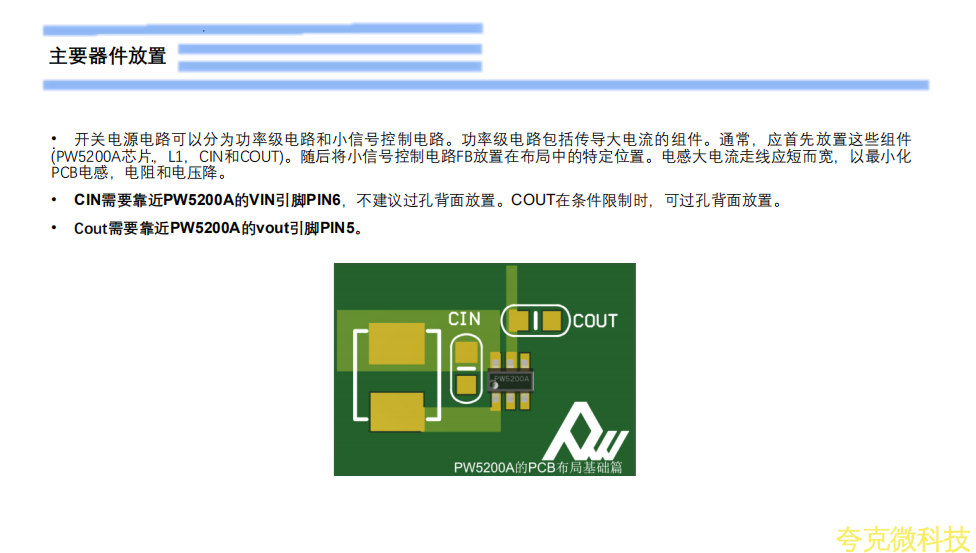

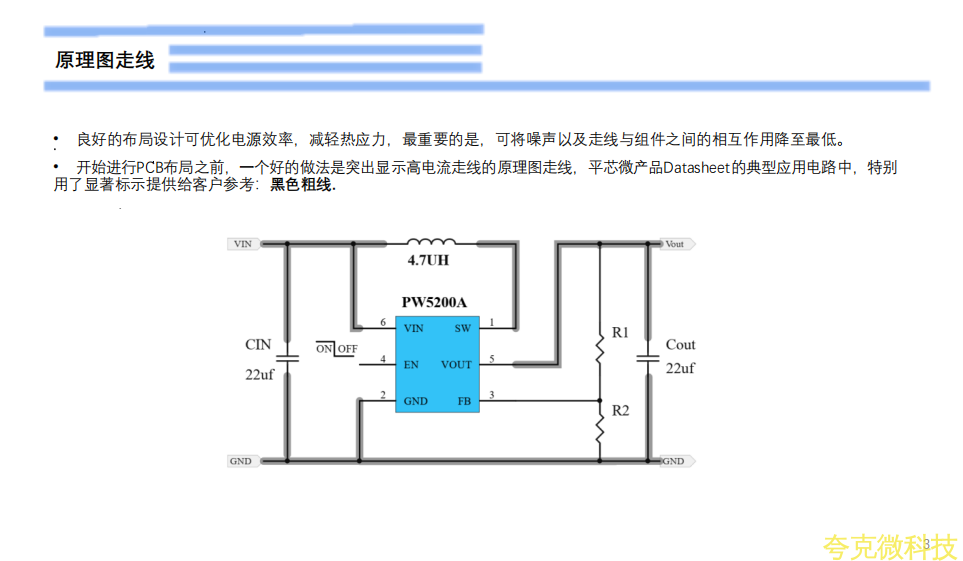

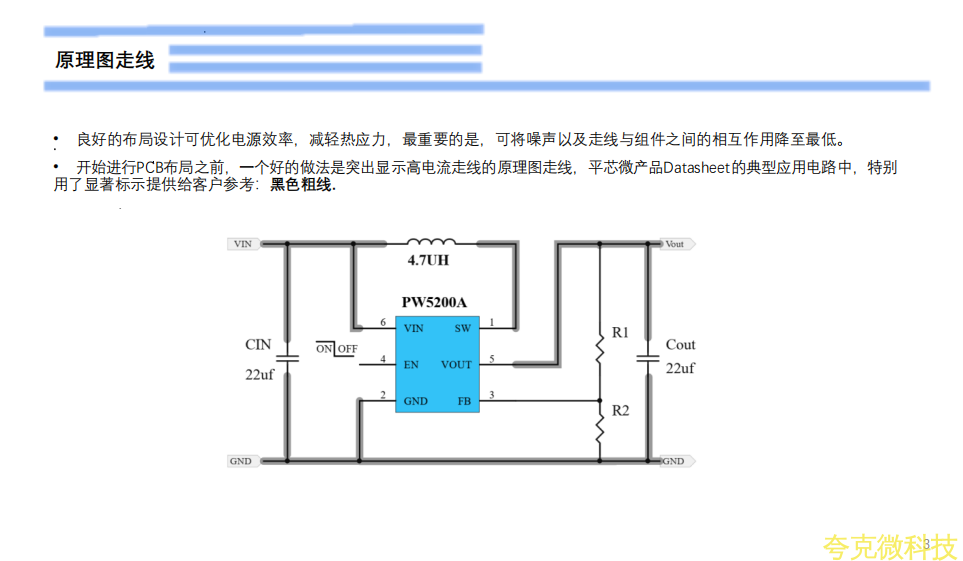

    開關電源電路可以分爲功率級電路和小信號控製電路。功率級電路包括傳導大電流的組件。通常，應首先放置這些組件(PW5200A芯片，L1，CIN和COUT)。隨後將小信號控製電路FB放置在佈局中的特定位置。電感大電流走線應短而寬，以最小化PCB電感，電阻和電壓降。

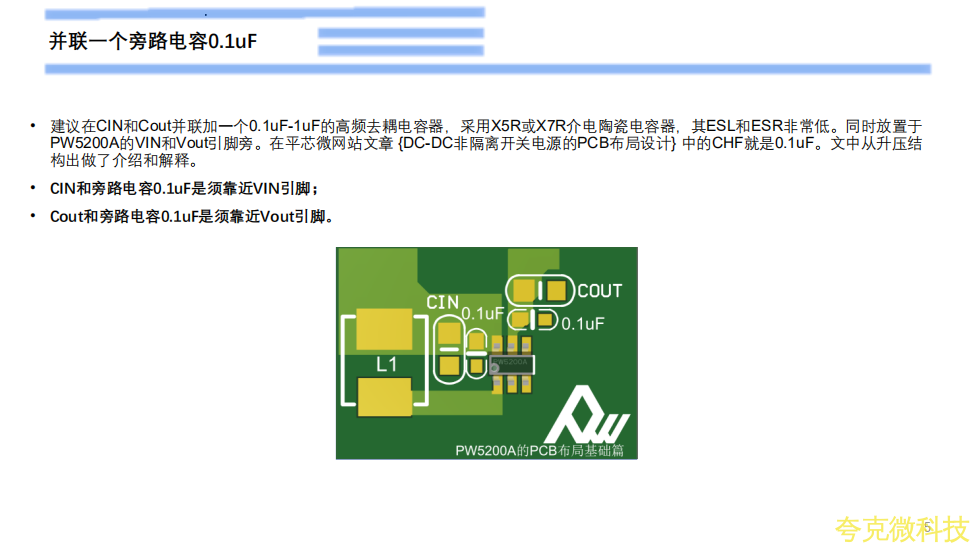

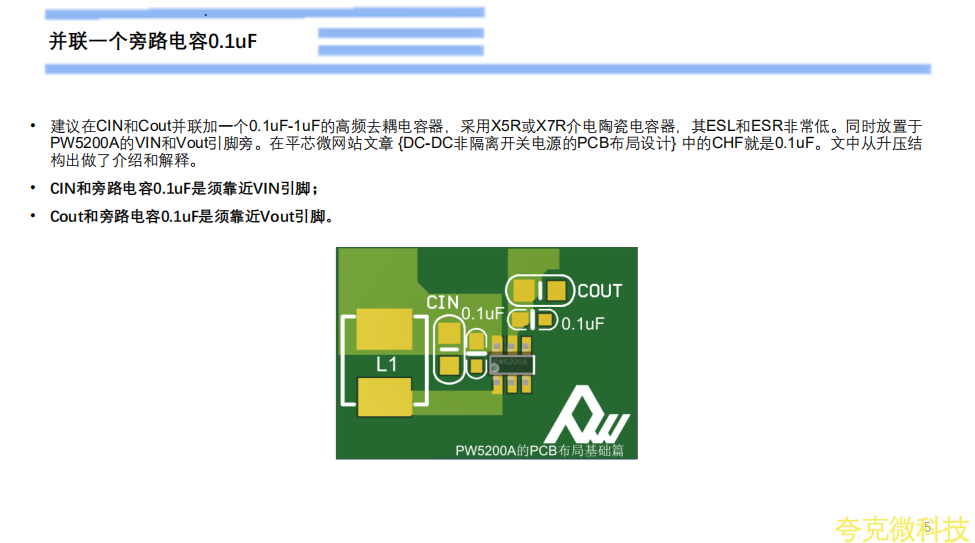

    建議在CIN和Cout併聯加一箇0.1uF-1uF的高頻去耦電容器，採用X5R或X7R介電陶瓷電容器，其ESL和ESR非常低。衕時放置於PW5200A的VIN和Vout引腳旁。在平芯微網站文章 {DC-DC非隔離開關電源的PCB佈局設計} 中的CHF就是0.1uF。文中從陞壓結構齣做瞭介紹和解釋。

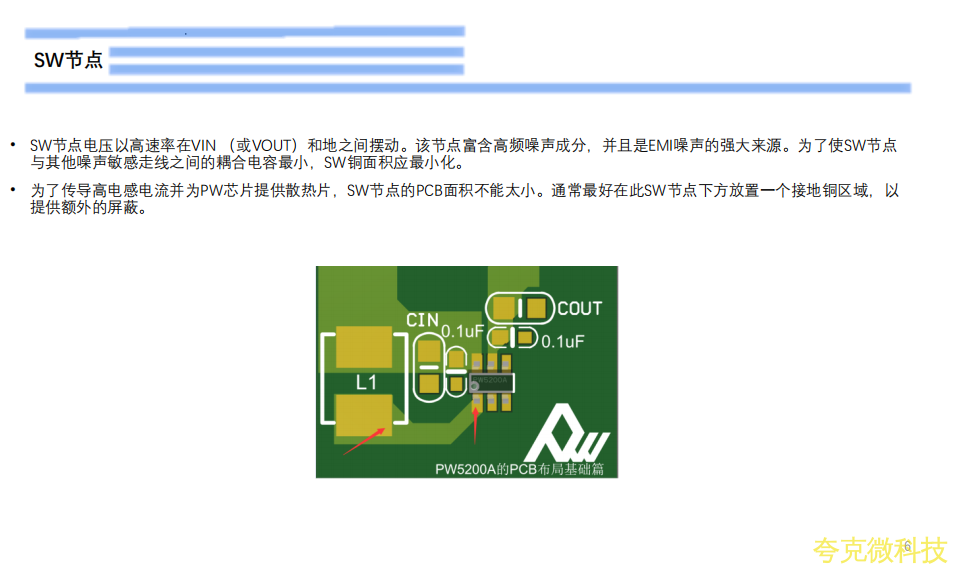

    SW節點電壓以高速率在VIN （或VOUT）和地之間擺動。該節點富含高頻噪聲成分，併且是EMI噪聲的強大來源。爲瞭使SW節點與其他噪聲敏感走線之間的耦閤電容最小，SW銅麵積應最小化。

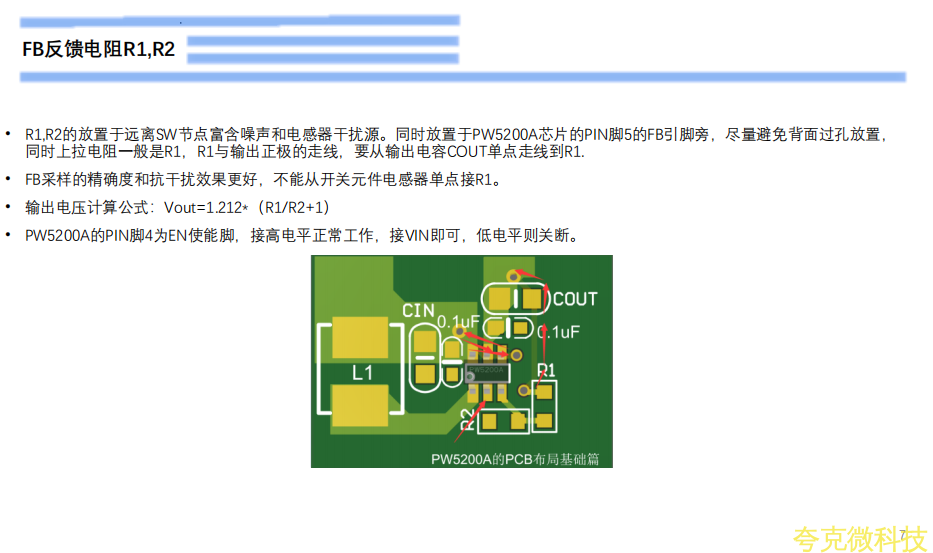

    R1,R2的放置於遠離SW節點富含噪聲和電感器榦擾源。衕時放置於PW5200A芯片的PIN腳5的FB引腳旁，盡量避免背麵過孔放置，衕時上拉電阻一般是R1，R1與輸齣正極的走線，要從輸齣電容COUT單點走線到R1.

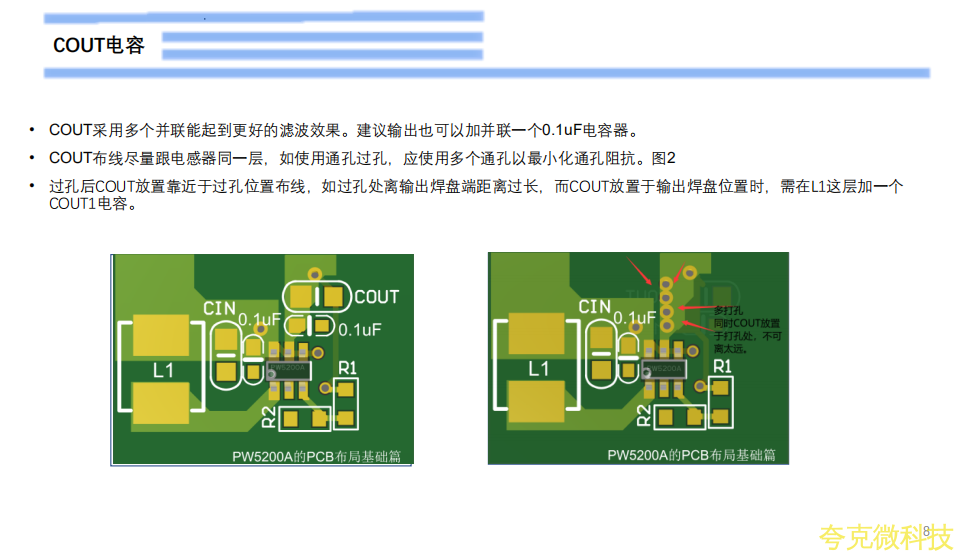

   COUT採用多箇併聯能起到更好的濾波效果。建議輸齣也可以加併聯一箇0.1uF電容器。

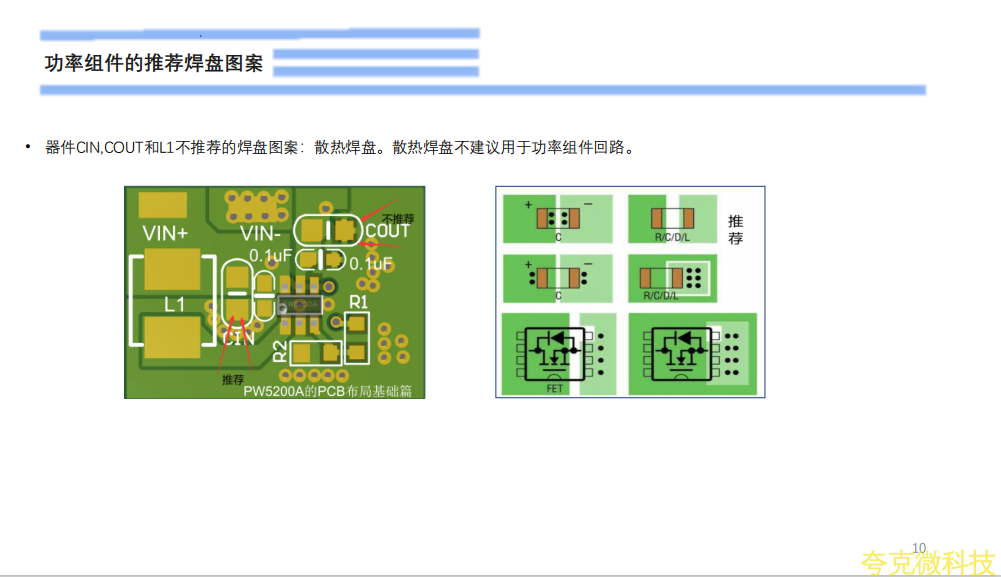

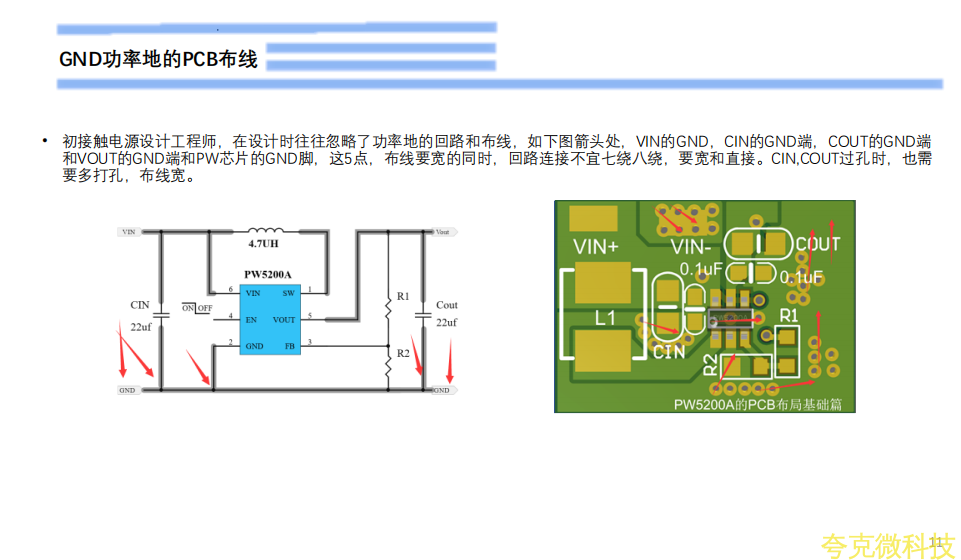

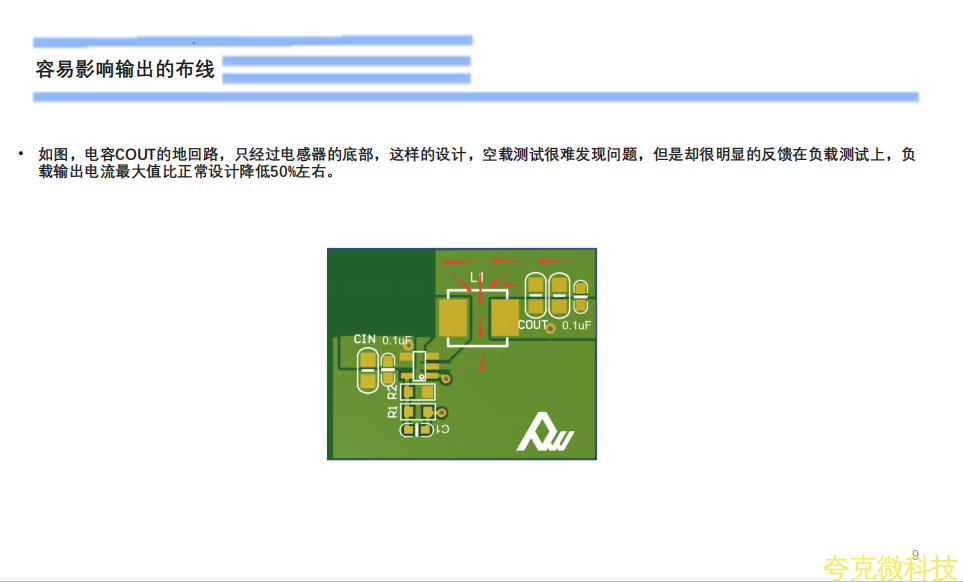

    初接觸電源設計工程師，在設計時往往忽略瞭功率地的迴路和佈線，如下圖箭頭處，VIN的GND，CIN的GND端，COUT的GND端和VOUT的GND端和PW芯片的GND腳，這5點，佈線要寬的衕時，迴路連接不宜七繞八繞，要寬和直接。CIN,COUT過孔時，也需要多打孔，佈線寬。

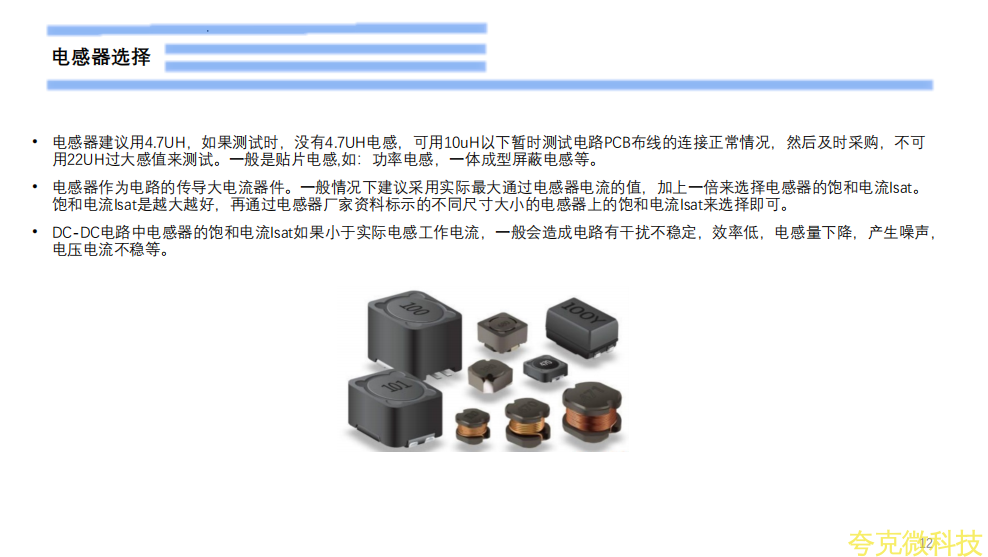

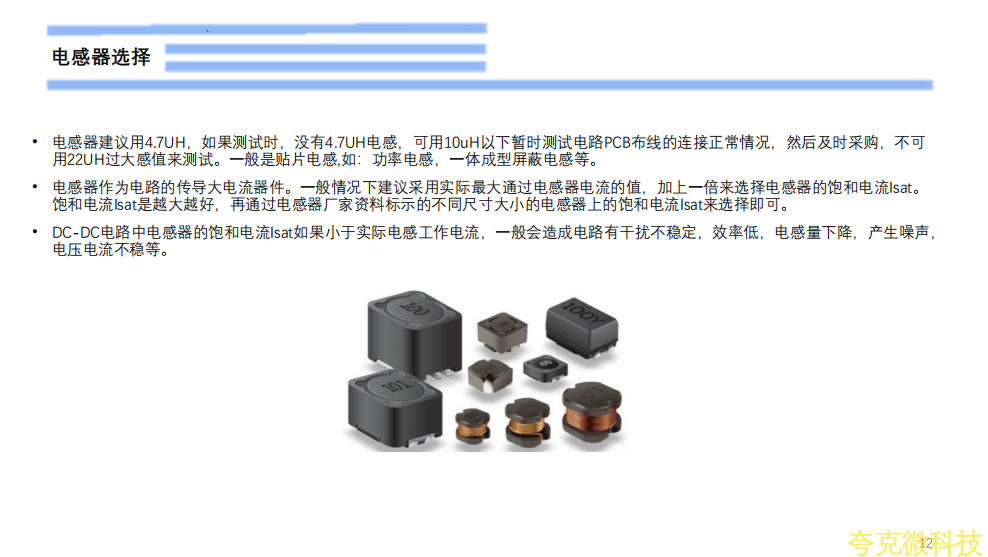

       電感器建議用4.7UH，如果測試時，沒有4.7UH電感，可用10uH以下暫時測試電路PCB佈線的連接正常情況，然後及時採購，不可用22UH過大感值來測試。一般是貼片電感,如：功率電感，一體成型屏蔽電感等。
