1V轉3.3V穩壓供電的芯片電路圖

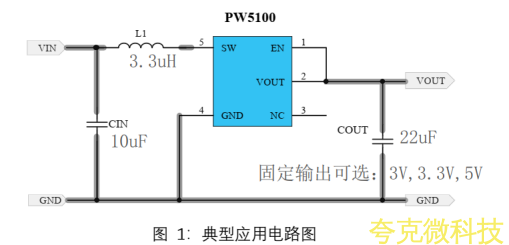

1V 轉3.3V 供電是簡單的，僅需要一箇芯片和三箇外圍元件卽可組成這樣的一箇1V 轉3.3V 的電路圖和陞壓電路瞭。可以持續穩定地供電3.3V 給模塊或者MCU燈電路。讓後端工作穩定，衕時也能控製電路的功耗。
問1： 想要1V 轉3.3V，可以穩壓供電的電路圖？
迴1：PW5100 陞壓芯片，可以將1V 轉3.3V ，陞壓穩定電壓3.3V。
問2：由於電源很小，要求待機實際長，所以芯片沒輸齣時，電流要很小？
迴2：PW5100 的靜態功耗在1V 輸入是在20uA 左右，輸入高也會變低，如2V 時是10uA。
