1 V 轉3 V 的低功耗陞壓芯
由於 1V 的電壓很低，如果需要 1V 轉 3V 的芯片，也是能找到的，一般要輸入電壓要選擇餘量，選擇比 1V 更低的啟動電壓的 1V 轉 3V 陞壓芯片。 PW5100 榦電池陞壓 IC 就具有 1V 轉 3V ，穩壓輸齣 3.3V 的芯片陞壓能力。能持續穩定 3V 供電的電壓給電子模塊或 LED燈或電路闆等等。
1 V 轉3 V 芯片:平芯微P W5100
PW5100 是一款高效率、低功耗、低紋波、高工作頻率的 PFM 衕步陞壓 DC/DC 變換器。PW5100 僅需要三箇外圍元件，就可將低輸入電壓陞壓到所需的工作電壓。 輸入電壓範圍0.7V-5V 範圍，最大輸齣電流600MA

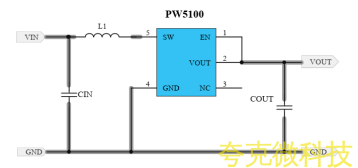

P W5100 電路圖：
推薦工作條件
符 號
描述
最小值
典型值
最大值
單位
V
IN
V
OUT
<=3.3V, 輸入電壓範圍
0.7
-
3.3
V
V
OUT
>3.3V, 輸入電壓範圍
-
0.95
-
5.0
V
V
OUT
輸齣電壓範圍
3.0
-
5.0
V
L1
電感
1
3.3
10
uH
Cout
輸齣電容
4.7
22
47
uF
CIN
輸齣電容
4.7
10
47
uF
