12V转5V降压芯片-PW2163的中文规格书
- 2021-03-06 17:00:00
- 技术管理员 原创
- 1573
PW2163 是一种高效的 500kHz 同步降压 DC-DC 转换器，能够输送 3A 电流。 PW2163在 4.5V 到 18V 的宽输入电压范围内工作集成主开关和同步开关，具有非常低的 RDS（ON）以最小化传导损失。输出电压纹波低，外部电感器和电容器的尺寸为 500kHz开关频率。采用瞬时 PWM 结构，实现快速瞬态响应对于高降压应用.
特征
⚫ 内部交换机（顶部 /底部）的低 RDS（开）：
⚫ 80mΩ/40mΩ
⚫ 4.5-18V 输入电压范围
⚫ 3A 输出电流能力
⚫ 500 kHz 开关频率
⚫ 瞬时 PWM 架构，实现快速瞬态响应。
⚫ 逐周期峰值电流限制
⚫ 内部软启动限制涌入电流
⚫ SOT23-6
应用
⚫ 机顶盒
⚫ 便携式电视
⚫ 接入点路由器
⚫ DSL 调制解调器
⚫ 液晶电视
代理商：深圳市夸克微科技 郑先生 ：13528458039 QQ 2867714804

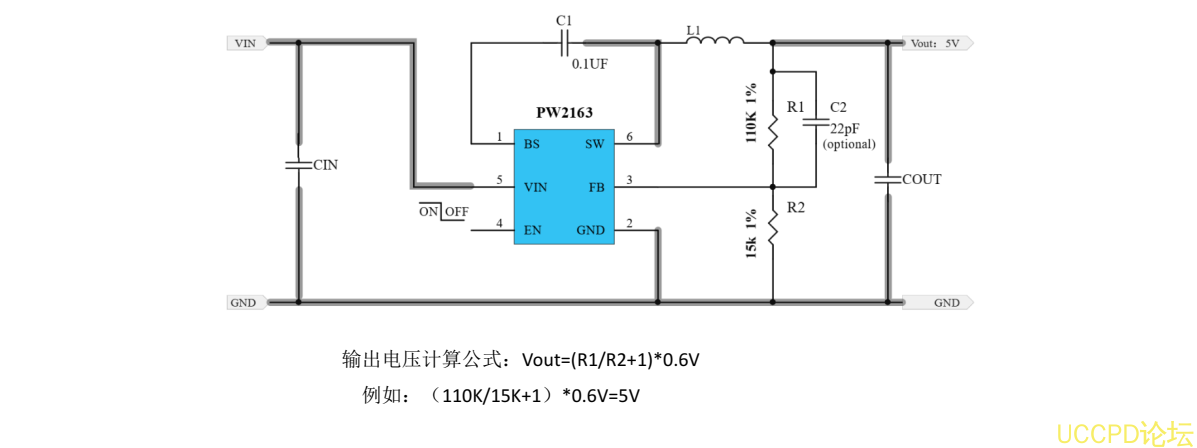

典型应用电路
