20V转5V，20V转3.3V的LDO,PW6206芯片规格书
- 2021-03-06 17:02:00
- 技术管理员 原创
- 1373
PW6206 系列是一款高精度，高输入电压，低静态电流，高速，低压降线性稳压器具有高纹波抑制。在 VOUT=5V&VIN=7V 时，输入电压高达 40V，负载电流高达 300mA，采用 BCD 工艺制造。 PW6206 提供过电流限制、软启动和过热保护，以确保设备在良好的条件下工作

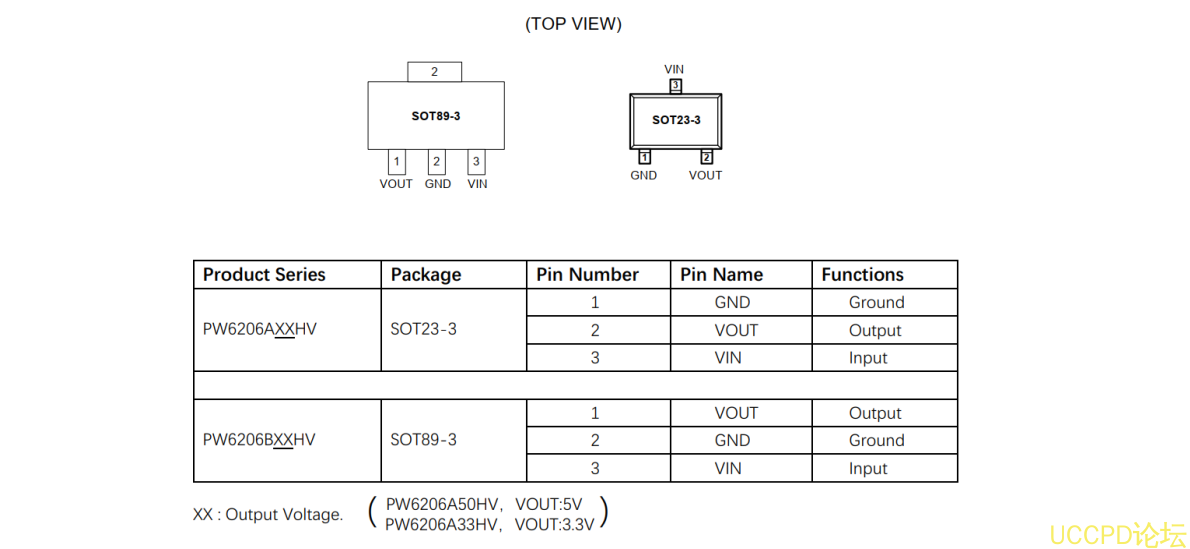

PW6206 调节器有标准 SOT89-3L 和 SOT23-3L 封装。标准产品无铅无卤。
特点
⚫ 输入电压： 4.75V~40V
⚫ 输出电压： 1.8V~5.7V
⚫ 输出精度： <±2%
⚫ 输出电流： 150mA（典型值）
⚫ 最高 300mA@VIN=7V， VOUT=5V， PW6206B50HV 封装
⚫ 电源抑制比： 60dB@100Hz
⚫ 跌落电压： 600mV@IOUT=100mA
⚫ 静态电流： 4.2μA@VIN=12V（典型值）
⚫ ESD HBM:8KV
⚫ 推荐电容器： 10uF
应用
⚫ 智能电表
⚫ 车内娱乐
⚫ 电动自行车
代理商：深圳市夸克微科技 郑先生 ：13528458039 QQ 2867714804

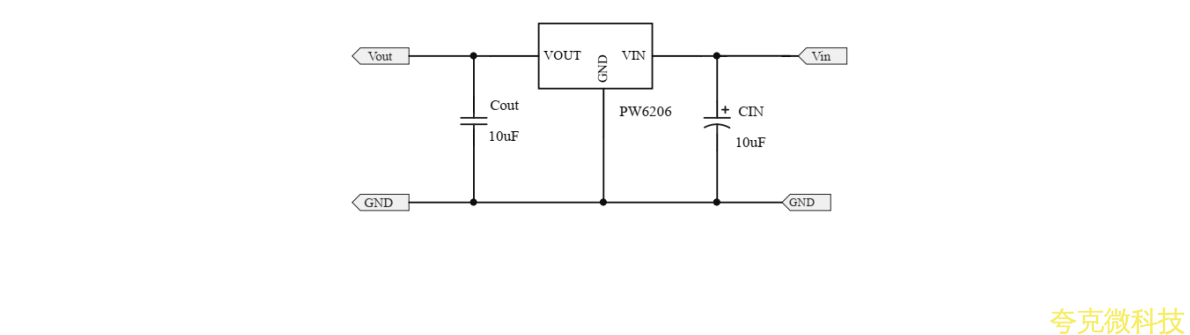

典型应用电路
