5V升压8.4V,5V转8.4芯片电路图

2021-04-07 09:35:00
技术管理员
原创
1491

PW5300 是电流模式升压 DC-DC转换器。其内置 0.2Ω功率 MOSFETPWM电路使该稳压器具有效高的功率效率。内部补偿网络还可以程度地减少了 6个外部元件的数量。误差放大器的同相输入接到 0.6V精密基准电压,内部软启动功能可以减低浪涌电流。 PW5300采用 SOT23-6L封装,为应用提供节省空间的 PCB


特征

  • 可调输出 MAX12V
  • 内部固定 PWM频率: 1.0MHz
  • PrecisionFeedback Reference Voltage:0.6V (±2 )
  • 内部 0.2Ω 2.5安, 16V功率 MOSFET
  • 关断电流: 0.1μA
  • 过温保护
  • 过压保护,可调过电流保护: 0.5A〜2.5A( Vin

应用领域
充电器
液晶显示器
数码相机
手持设备
便携式产品

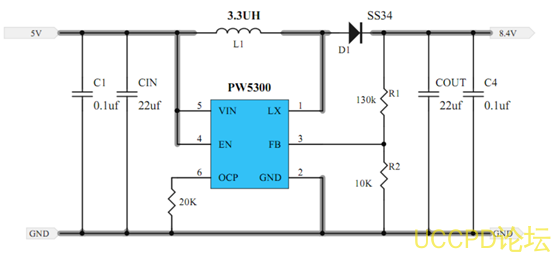

5V 升压 8.4V电路图, SOT23-6封装

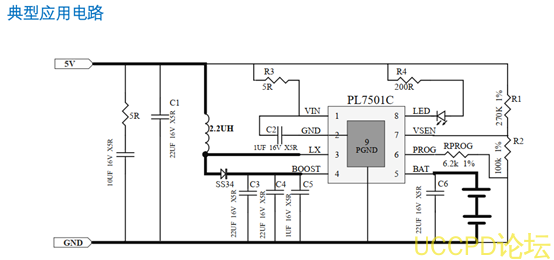

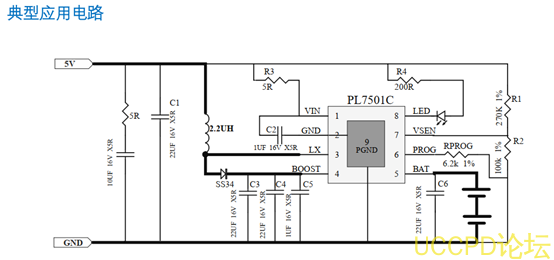

5V 输入升压型双节锂电池充电管理芯片

PL7501C 是一款 3.6V-5.5V输入, 1A 输出,双节锂电池/锂离子电池充电的异步升压充电控制器。具有完善的充电保护功能。针对不同的应用场合,芯片可以通过方便地调节外部电阻的阻值来改变充电电流的大小。针对不同种类的适配器,芯片内置自适应电流调节环路,智能调节充电电流大小,从而防止充电电流过大而拉挂适配器的现象。该芯片将功率管内置从而实现较少的外围器件并节约系统成本。
PL7501C 的升压开关充电转换器的工作频率为600KHz, MAX大 2A 输入充电,转换效率为 90%。 PL7501C 输入电压为 5V,内置自适应环路,可智能调节充电电流, 防止拉挂适配器输出可匹配所有适配器。PL7501C 提供 ESOP8 封装(底部焊盘)。


特点

  • 升压充电效率 90%
  • 充电电流外部可调
  • 自动调节输入电流,匹配所有适配器
  • 支持 LED充电状态指示
  • 内置功率 MOS
  • 600KHz 开关频率
  • 输出过压, 输出短路保护
  • 输入欠压, 输入过压保护
  • 过温保护
