5V升压12.6V

2021-04-07 09:43:00
技术管理员
原创
1209
产品概述

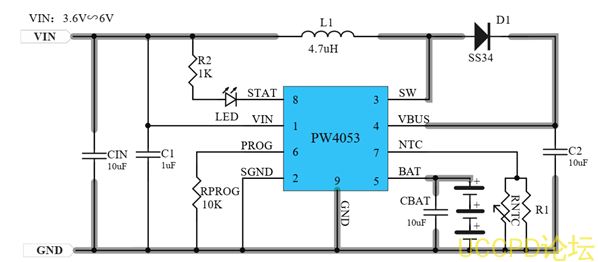

PW4053是一款 5V 输入,最大 1.2A 充电电流,支持三节锂离子电池的升压充电管理 ICPW4053 集成功率 MOS,采用异步开关架构,使其在应用时仅需极少的外围器件,可有效减少整体方案尺寸,降低 BOM 成本。 PW4053 的升压开关充电转换器的工作频率为 500KHz,转换效率为 90%
PW4053 输入电压为 5V,内置自适应环路,可智能调节充电电流大小,防止拉垮适配器输出,可匹配所有适配器。

PW4053 提供 SOP8-EP 封装形式, 工作温度额定范围为 -40℃ 85℃


产品特点


  • USB 5V 输入异步开关升压充电
  • 工作电压 3.5 6V,芯片耐压 18V,内部集成高压晶体管
  • 最大 1.2A 充电电流,外部电阻可调
  • NTC 功能
  • 升压充电效率 90%
  • 自动调节输入电流,匹配所有适配器
  • 支持 LED 充电状态指示
  • 内置功率 MOS
  • 5 00KH 开关频率
  • 输出过压,短路保护
  • 输入欠压,过压保护
  • IC 过温保护
  •   ESD 4KV


用范围

锂电电池包

对讲机

玩具

蓝牙音箱

POS

电子烟









一般说明

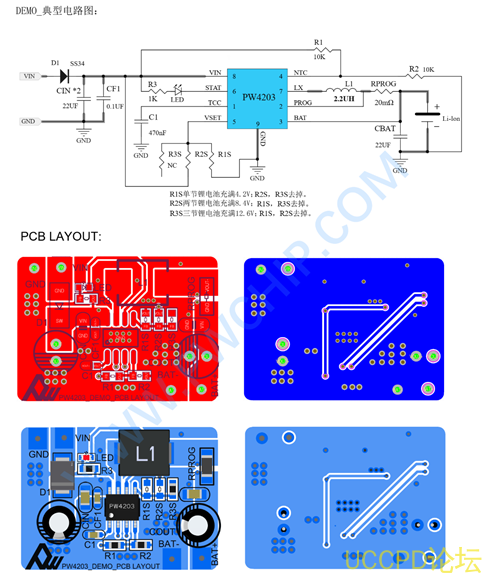

PW4203是一款 4.5-22V输入, 2A同步降压多节锂离子电池充电器,适用于便携式应用程序。选择引脚方便多电池充电。 800 kHz同步降压调节器集成了 22V额定值的超低导通电阻 FET,以实现高效率和简单的电路设计。 PW4203提供 8SOP封装,提供非常紧凑的系统解决方案和导热性好。



特征



  • 宽输入电压范围: 4.5V 22V



  • 高效率集成同步降压带固定 800kHz 开关的调节器频率



  • 可选择多电池充电



  • 涓流 / 恒流 / 恒压充电模式



  • 可编程(最大 2A )恒定充电当前



  • 可编程充电定时器



  • 输入电压 UVLO 和电池 OVP



  • 过热保护



  • 输出短路保护



  • 自动停机防止倒车能量流



  • 充电状态指示



  • 正常同步降压运行当电池取出时
