SLM6500电磁干扰认证设计PCB

2021-04-14 11:54:00
技术管理员
原创
1284

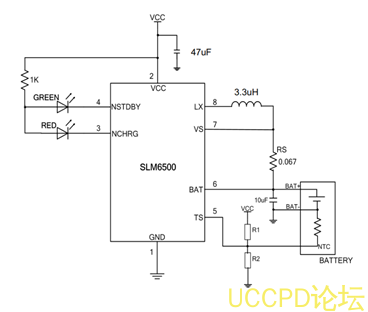

 SLM6500 是一款面向 5V交充适配器的 2A离子电池充电器。它是采用 1.5MHz固定频率的步降压型转换器,利用芯片内部的功率晶体管电池进行涓流、恒流和恒压充电。充电电流可用外部电阻编程设定,持续充电电流可达 2A不需要另加防倒灌二极管。具有高达 90%以上充电效率,且自身发热量极小。同款脚位的 PW4052在电磁干扰 EMI措施上,会简单点,增加了 RC吸收电路即可完成。

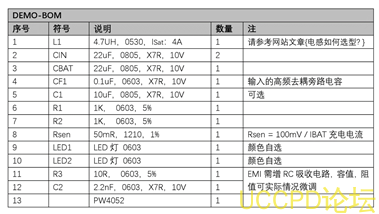

SLM6500充电板子所需的物料表,可直接导用 PW4052DEMO物料表。在电感这方面由于大部分是靠工程师经验来决定的。可以按照,如表格中, PW4052最大充电电流 2.5A一样的话,电感推荐功率电感 CD75-4.7uH,或者一体成型电感 0530-4.7UH等。
PCB设计中,需要注意:

1, Cin≥10uF 不可省略, 尽量靠近 Vin 引脚。 Cbat 尽量靠近 Bat 引脚。

2,芯片底部焊盘为功率地,需要焊接

3,输入电容 CIN 是用来吸收转换器所有的输入开关纹波电流, 不可以省掉。 它必须具有足够的纹波电流等级,在不好情况下的纹波电流有效值近似于输出充电电流的一半。 实际电容的值大小不是关键。

电磁干扰 EMI措施:

1, SW面积尽量小点,还有加 RCGND

2, R的阻值是 10RC的容值是 2.2nF

3, SW作为电磁干扰源,在保证足够电流通过的 PCB布局面积外,需要尽量减小一些。

例如 PW4052单节 2.5A充电管理芯片的电路图中的 R3C2
如果需要做锂电池的 2A充电和输出 USB5V2A放电的话,可以这样拼接即可。
