一般说明
PW1503是超低 RDS（ ON）开关，具有可编程的电流限制，以保护电源源于过电流和短路情况。它具有超温保护以及反向闭锁功能。
PW1503采用薄型（ 1毫米） 5针薄型 SOT封装，提供可调版本。
特征
输入电压： 2.4V至 6V
0.4A-3A可调节负载电流能力
可编程电流限制
过热保护
反向阻断（无体二极管）
停机时， VOUT可强制高于 VIN
符合 RoHS标准且无卤素
应用
USB 充电器
公共场所多 USB 充电器
USB 加密狗
minipic 配件

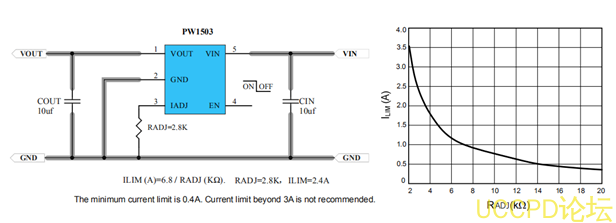

典型应用电路
限流产品
输入电压
输出电压
可调电流
过压关闭保护
PW1502
2.4V-5.5V
2.4V-5.5V
0.4A-2A
PW1503
2.4V-6V
2.4V-6V
0.4A-3A
无
PW1555
（带过压）
2.5V-15V
2.5V-15V
1A-4.6A
5V / 6V /14V
引脚选择
引脚分配
/说明
管脚编号
Pin
名称
功能
1
VOUT
输出引脚，与
10µF
电容器去耦接地。
2
GND
接地引脚。
3
IADJ
电流限制编程引脚。从以下位置连接电阻器
RADJ
此引脚接地编程电流限制
4
EN
开
/
关控制。拉高以启用
IC
。不要让它漂浮。
5
VIN
输入引脚，与
10µF
电容器去耦至
GND
。
布局注意事项
为了获得更好的性能，必须严格遵守以下准则：
1. 保持所有电源线尽可能短和宽，所有电源至少使用
2盎司铜踪迹。
2. 在所有电路下放置一个接地板，以降低电阻和电感，并改善直流电以及瞬态性能。
3. 将输出电容器尽可能靠近连接器，以降低阻抗（主要是电感）在端口和电容器之间，提高瞬态性能。
4. 输入和输出电容器应靠近
IC并连接到接地层减少噪声耦合。
5. 陶瓷旁路电容器应尽可能靠近
PW1503的
VIN引脚和
VOUT引脚。
信息
PW1503是一种限流
P沟
MOSFET功率开关温度保护。没有体二极管横跨漏极和源
MOSFET。
它可以防止芯片失效后电流从输出流到输入端。
过电流保护
当检测到过流情况时，调节开关以实现恒定输出电流。如果过流状态持续很长时间，并导致结温超过
150°
C，开关关闭。一旦结温降至
130°
C
零件将重新启动。
提供滤波电容器
为了防止在热插拔条件下输入电压下降，
10µF陶瓷强烈建议使用从
VIN到
GND的电容器。不过，更高的电容也有帮助降低电压降。此外，输出
短路将导致在没有输入电容器。当输入瞬态电压超过绝对最大供电电压，即使持续时间很短。
限流整定
电流限制可编程，以防止电源过电流和短路条件。将电阻
RADJ从
IADJ引脚连接到
GND，以编程设定电流限制：
ILIM(A)=6.8/R
ADJ(KΩ)
最
小电流限制为
0.4A
。不建议电流限制超过
3A
。
最大输入电压考虑
对于任何应用，
PW1503
的输入电压不应超过最大值建议值（
6V
）。有些适配器可能输出电压公差差，或者输出电压过冲过大如果适配器直接
热插拔。高于
VIN
（
6V
）的电压超调将显著降低
PW1503
的可靠性，甚至可能导致
IC EOS
失效。
