PW1555是一个可编程的限流开关，具有宽输入电压范围2.5V-30V，可选择输出电压钳位。集成保护N沟FET的极低RDS（ON）有助于减少正常运

行时的功率损耗。可编程软启动时间控制转换率在启动期间的输出电压。使能控制，负责电路的开关通断。它集成了过热保护停机和过流，短路保

护的自我恢复。PW1555在DFN3X3-10封装,提供了小的PCB面积应用。

特征

输入电压范围从 2.5V 到 15V ，浪涌可达 30V

集成保护开关： 40 m Ω

可编程软启动时间

可编程电流限制

短路保护

可选输入范围和锁压输出电压阈值。

启用接口引脚

热关机保护和自动恢复

输入关闭保护

紧凑型包装：DFN3X3-10

应用

服务器

服务 PC

笔记本电脑

迷你键盘

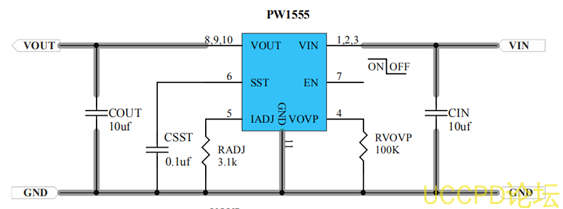

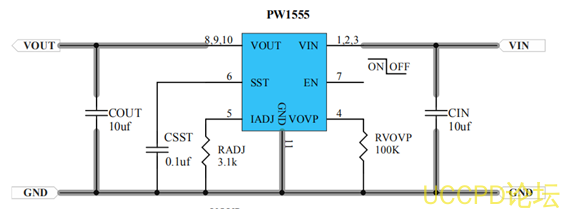

典型应用电路

VOVP选择输入电压范围：

1,Low：Vout：3.6V，输入范围超过 5V 关闭 护， LOW 就是接地；

2,High：Vout：5V， 输入超过 6.8V 关闭保护； High 就是接输入；

3,Open：Vout：12V，输入超过 14V 关闭保护； Open 就是悬空。

ILIM (A)= 11 / RADJ (KΩ)。RADJ=3.1K，ILIM=3.5A

MAX小电流限制为1A。不建议电流限制超过4.8A

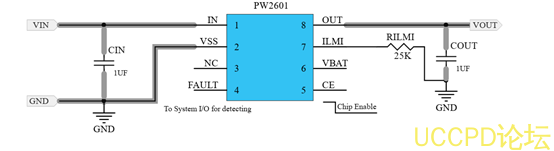

PW2601 简单概述：

24V 耐压， 6.8V 输入过压保护，恒定电路输出 5V ，可调限流 1.5A 控制 IC 。

PW2601 是一款充电器前端集成电路，旨在为锂离子电池提供保护，使其免受充电电路故障的影响。该设备监视输入电压，电池电压和充电电流，以

确保所有三个参数均在正常范围内运行。当任何输入电压，输出电流超过阈值时，该器件将关闭内部MOSFET以断开IN至OUT的连接，以保护负

载。过热保护（OTP）功能监视芯片温度以保护器件。 PW2601还可以通过连续监视电池电压来保护系统电池免于过充电。该器件的工作原理类似

于线性稳压器，可在输入电压高达输入过压阈值的情况下保持5.1V输出。

PW2601 采用DFN-2x2-8L封装。标准产品是无铅和无卤素的。

PW2606 简约电路，6.1V过压关闭保护，外围仅2个电容。过流1A和2A

PW2606B， PW2606 是前端过电压和过电流保护设备。它实现了 2.5V 至 40V 的宽输入电压范围。过压阈值可以在外部编程或设置为内部默认设置。

集成电源路径 n FET 开关的低电阻可确保为电池充电系统应用提供更好的性能。它可以提供高达 1A ， 2A 的电流以满足电池供电系统的要求。它集成

了具有滞回功能的过热保护关闭和自动恢复电路，以防止发生过电流事件

特征

输入电压可达： 40V

MAX大负载电流： 1A(PW2606B)， 2A （ PW2606 ） 低功率路径电阻）

固定内部OVP阈值：5 6.1V（典型值）

OVP响应时间：50ns

内部15毫秒启动或OVP恢复延迟

内部软启动，防止涌入

热关机保护和自动

输出短路保护

符合RoHS标准且不含卤素

紧凑包装：SOT23-6L

应用领域

智能设备

电池供电系统

可穿戴设备

典型应用电路

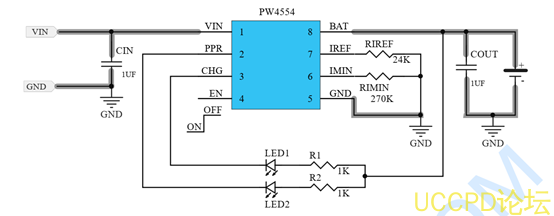

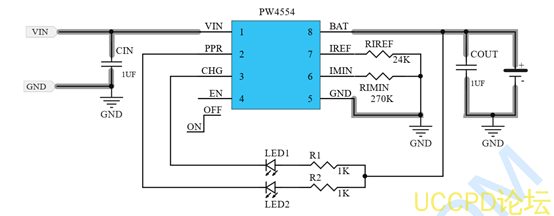

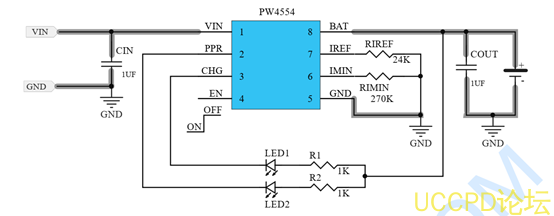

输入可达 24V ，带过压保护的单节锂电池充电管理 IC

PW4554是一款性价比高、完全集成的高输入电压单电池锂离子电池充电器。  充电器采用锂离子电池所需的 CC/CV充电模式。充电器接受输

入 电压高达 24V，但当输入电压超过 OVP阈值（通常为 6.8V）时， ,以防止过度功耗。 24V额定值消除了过电压保护电路在低输入电压充电器中需

要。充电电流和充满电荷（ FOC）电流可通过外部电阻器进行编程。当电池电压低于 2.55V时，充电器通常使用编程充电电流的 20%。当充电电流降

低到可编程在 CV充电阶段，由 CHG引脚提供 FOC指示，该引脚是开路漏极输出。内置热折叠功能可保护充电器免受任何热量的影响失效。两个指示

引脚（ PPR和 CHG）允许与微处理器或 LED的简单接口。没有连接适配器，充电器从电池吸取的漏电流小于 1μA。      PW4554采用绿色 DFN-

2×2-8L包装，额定温度在 -40℃至 +85℃之间温度范围。

特点

单电池锂离子电池或聚合物电池的完整充电器

集成通电元件和电流传感器

无需外部阻断二极管

组件数量和成本低

可编程充电器电流

可编程充满充电器电流

用于热保护的充电器电流热折叠

2.55V 涓流充电阈值

6.8V 输入过压保护

电源输入的 MAX 大电压为 24V

电源存在和充电指示

无输入电源时，电池泄漏电流小于 1μA

充电终止时电源电流小于 200uA

绿色 DFN-2x2-8L 包装
