USB限流，短路保护芯片IC
- 2021-04-16 10:40:00
- 技术管理员 原创
- 1453

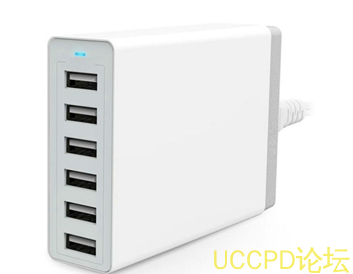

USB口的输出电压一般是 5V，在一些电源中，由于总电源 5V是一个很大的总电源，再分别出很多路输出负载出来，例如 5V10A，分成 4个 USB输出口，如果没加其他限流和保护的话，任意一个 USB口的输出电流都是可达 5V10A，会有损坏充电设备的危险，再加上，任意一个 USB口发送短路的话，由于是并联的关系，会把其他路输出也是变成短路的状态。
在除外一些拼价格的会因为成本而放弃增加 USB限流芯片的 IC外，在性能和品质和安全性来说的话，确实务必需要的。
|
OVP/OCP 过压过流 |
输入电压范围 |
输出电压范围 |
输出电流范围 |
输入过压保护关闭阈值 |
封装 |
备注 |
|
PW2606B |
2.8V~40V |
6.1V |
<1.5A |
6.1V |
SOT23-6 |
蓝牙耳机等过压保护芯片 |
|
PW2606 |
2.8V~40V |
6.1V |
≧ 2A |
6.1V |
SOT23-6 |
过压保护芯片 |
|
PW2602 |
3.5V~24V |
5.1V |
0.2A~2A |
6.8V |
DFN-2x2-8L |
过压保护，可调流保护 |
|
PW2601 |
3.5V~24V |
5.1V |
0.2A~1.5A |
6.8V |
DFN-2x2-8L |
过压，限流，短路， 5V供电保护芯片 |
|
PW1555 |
2.5V~30V |
3.6~ 13V |
1A~4.8A |
6V/7V/14V |
DFN3X3-10 |
宽电压的限流，过压，短路保护产品 |
|
USB 限流芯片 |
输入电压范围 |
输出电压范围 |
输出电流范围 |
|
封装 |
备注 |
|
PW1503 |
2.5V~6V |
2.5~5.5V |
0.4A~3A |
NO |
SOT23-5L |
可调限流产品， 3A工作温度低 |
|
PW1502 |
2.5V~5.5V |
2.5~5.5V |
0.4A~2A |
NO |
SOT23-5L |
可调限流产品，≧ 2A应用 |
