5V 降压1.2V ，3.7V降压1.2V 稳压芯片，降压芯片，电源芯片，贴片芯片电路图，电路图，的几款大电流DC-DC ，的几款LDO 和DC 降压IC ，稳压3A 芯片选型，稳压1.2V 的芯片选型表。简单外围LDO 和降压IC，

5V 降压1.2V 稳压芯片，3.7V降压1.2V稳压芯片， 5V 降压1.2V 降压芯片，3.7V降压1.2V 降压芯片，输出电流0-3A ，效率可高达95%的电源芯片。

3.7V 这个电压是比较常见的锂电池的标称电压，但是实际上，3.7V 的锂电池从满电和放电停止的电压变化是3V-4.2V 之间，这个输入电压范围还是有很多合适的DC-DC 降压芯片和LDO芯片选择的。

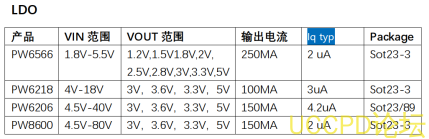

L DO 芯片： 一般是PW6566 线性稳压器，外围简单，SOT23-3 封装，即常见的贴片三极管封装，最大电流是250MA. 输出电压固定版本：5V,3.3V,3V,2.8V,2.5V,1.8V,1.5V1.2V等。

D C-DC 降压芯片： 最高输入电压在4V 多，可以不用像5V那么多考虑，可以直接用几款降压芯片来做选择：

1， PW2058 ，可调输出，最大0.8A 电流，效率95%

2， PW2051，可调输出，最大1.5A 电流，效率95%

3， PW2052，可调输出，最大2.0A 电流，效率95%

4，PW2053，可调输出，最大3.0A 电流，效率95%

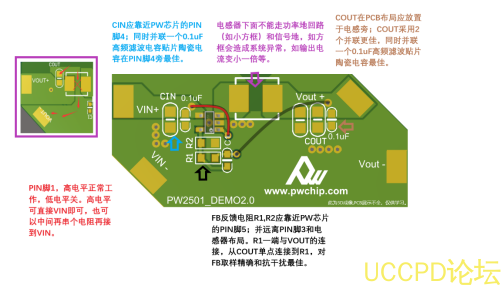

同时PW2058/1/2/3的PIN 脚功能是一样的，可以在同一个PCB布局和板子上进行不同电流和效率的测试验证等。以此可以让工程师更快和方便选型和得到合适的功能降压芯片。

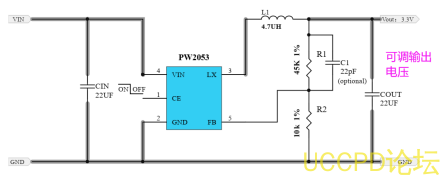

举例：PW2053的典型电路图：

5V 的输入电压，我们知道在有些电源或者供电的5V 输入可能是不稳定的，比如拔插造成的瞬间尖峰电压6V,8V 等，就需要选择更宽输入范围的降压芯片和LDO来搭配了。

如果是5V 稳定电压，则可以用跟上面说的3.7V 的PW2058/1/2/3那几款降压芯片了。

DC-DC 降压产品	输入电压	输出电压	输出电流	频率	封装
PW2058	2.0V～6.0V	1V～5V	0.8A	1.5MHz	SOT23-5
PW2051	2.5V～5.5V	1V～5V	1.5A	1.5MHz	SOT23-5
PW2052	2.5V～5.5V	1V～5V	2.0A	1.0 MHz	SOT23-5
PW2053	2.5V～5.5V	1V～5V	3.0A	1.0 MHz	SOT23-5
PW2162	4.5V～16V	1V～15V	2A	600KHZ	SOT23-6
PW2163	4.5V～16V	1V～15V	3A	600KHZ	SOT23-6
PW2205	4.5V～20V	1V～15V	5A	340KHZ	SOP8-EP
PW2312	4.0V～30V	1V～28V	1.2A	1.4 MHz	SOT23-6
PW2330	4.5V～30V	1V～28V	3A	130KHz	SOP8
PW2431	4.5V～40V	1V～30V	3A	340KHz	SOP8-EP
PW2558	4.5V～55V	1.25V～30V	0.8A	1.2 MHz	SOT23-6
PW2608	5.5V～60V	1.5-30V	0.8A	0.3-1Mhz	SOP8-EP
PW2815	4.5V～80V	1.5V～30V	1.5A	400KHZ	SOP8-EP
PW2906	12V～90V	1.25V～20V	0.6A	150KHZ	SOP8-EP
PW2902	8V～90V	5V～30V	2A	140KHZ	SOP8-EP
PW2153	8V～140V	5V～30V	4A	140KHZ	SOP8
。。。

宽范围的D C-DC 降压芯片：

1， P W2162 ，输入3.3 V-16V 范围，输出电流最大2 A

2， P W2163 ，输入4.5 V-18V 范围，输出电流最大3 A

3， P W2312 ，输入4.5 V-30V 范围，输出电流最大1.2 A

4， 这三款的P i n脚功能是一样的，也是可以提供了很多方便，可以在同一个P CB 布局和板子上进行测试和验证最终确定等

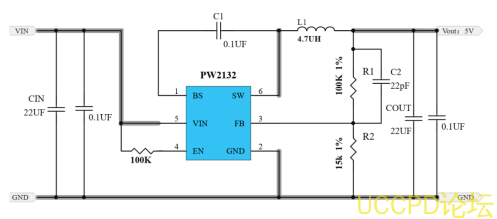

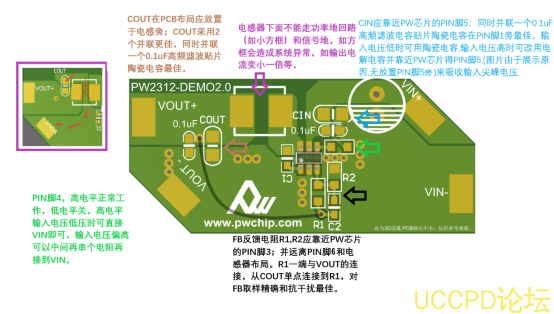

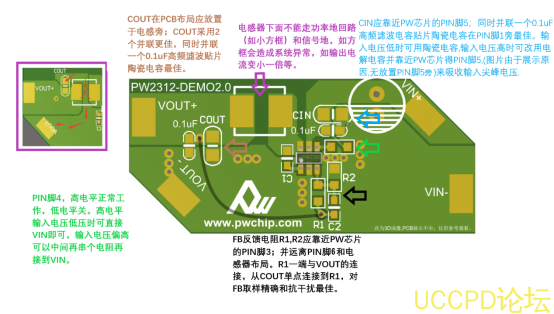

典型参考电路图：P W2 312示例

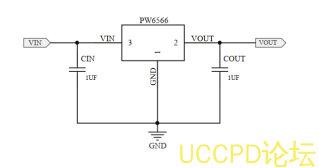

LDO 线性稳压1.2 V

LDO 的选择如，采用PW6566 ，如果是输出5V,3.3V,3V ，输入电压高的，可以用PW6206。
