5V降压1.5V,3.7V降压1.5V电源芯片

2021-05-08 13:27:00
技术管理员
原创
1531

5V降压1.5V,3.7V降压1.5V 稳压芯片,降压芯片,电源芯片,电路图,的几款极大电流IC ,的几款低功耗降压芯片,电源芯片选型说明,超简单的LDO芯片。

      5V降压1.5V芯片 3.7V降压1.5V 芯片在不同的应用,有着不同的电流要求1A,2A,3A ,不同的5V 供电也有不同的芯片选择。5V 一般降压成1.5V 都是恒压,固定1.5V输出的模式,和最大输出电流。

      3.7V 是常规我们知道的锂电池多,一般锂电池的放电电压是3V-4.2V 之间,再降压成1.5V 的话,不需要担心升降压等其他问题,不像输出3.3V 时,可能要考虑到升降压芯片的问题了,升降压芯片可考虑到PW2228A PW5410B等等。其他具体参数要看规格书资料来判断。

     5V 降压 1.5V 的稳压芯片, 3.7V 降压 1.5V 的降压芯片,可使用 1,LDO 芯片, 2,DC-DC降压芯片。

1,D C-DC 降压芯片:

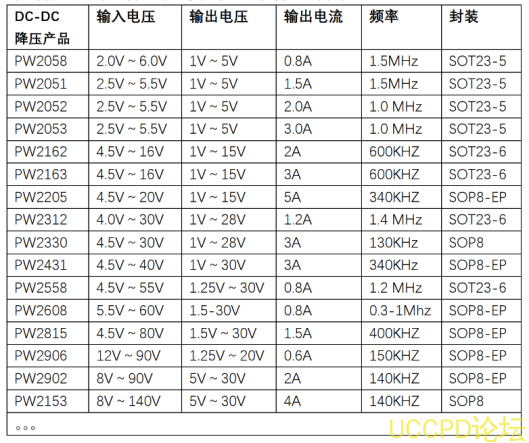

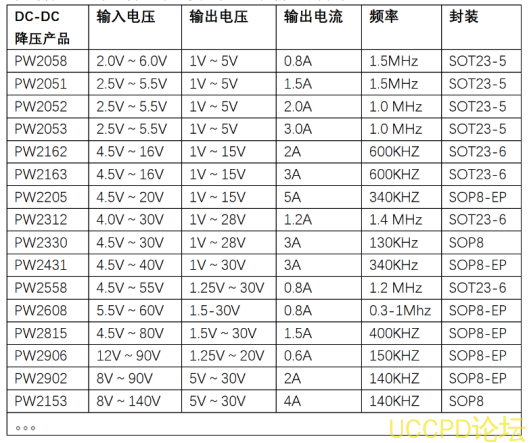

通过表格,对于输入电压是不是再范围内的,来初步筛选和备选,淘汰一些不符合自己要求的降压电路系统的芯片,满足输入电压的,有PW2058,PW2051,PW2052,PW2053等。

由于这四款芯片的外围电路是和一样的,既我们就可以看下PW2052的线路图标准来看即可.

PW2052 是一颗高效率,高频率1MHZ 的同步DC-DC 降压降压换器,100%占空比,可调输出电压,可采用贴片电感,节省空间。PW2052 采用SOT23-5的便捷封装型号,更适合与小型空间有限制的产品。

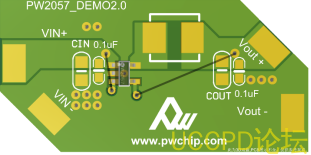

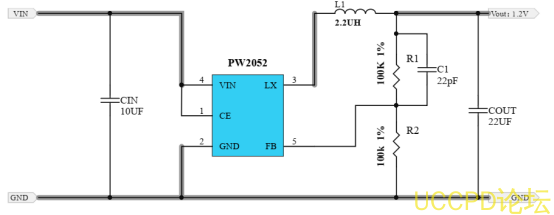

PW2052的典型应用电路图:

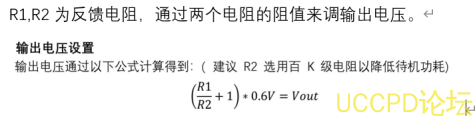

这是一张输出电压设计成1,2V 的原理图,如果需要改成1.5V的话,只需要更改R2电阻的阻值即可来改动输出电压:

DC-DC 的,如果5V电压,输入要超过时,可选择PW2162,PW2163等降压芯片。

2,LDO芯片

    LDO 的选择就比较简单额。直接就可以用PW6566了。

L DO 产品

输入电压

输出电压

输出电流

静态功耗

封装

P W6566

1.8V~5.5V

1 .2V~5V

25 0 m A

2u A

SOT23- 3

P W6218

4 V~18V

3 V, 3.3 V,5V

1 00MA

3u A

Sot23-3

P W6206

4 .5V~40V

3 V, 3.3 V,5V

1 50MA

4 .2 u A

Sot23/ 89

P W8600

4 .5V~ 8 0V

3 V, 3.3 V,5V

150 MA

2   u A

Sot23 -3
