15V降压3.3V,18V降压3.3V降压电路的选型介绍

2021-05-08 14:01:00
技术管理员
原创
1619

15V 降压3.3V 18V 降压3.3v电源芯片,降压芯片,稳压芯片,的几款大电流DC-DC 降压和LDO ,芯片选型和电路图,恒压输出的好几款芯片,低功耗大电流降压IC

      15V 降压3.3V 电源芯片,18V 降压3.3V 电源芯片,15V 降压3.3V 降压芯片,18V 降压3.3V 降压芯片,15V 降压3.3V 稳压芯片,18V 降压3.3V稳压芯片。

     15V 18V 供电电压输入,降压降压3.3V 的电源电路和芯片选择。首先需要由于15V 18V 电压在开关动作时,或者拔插动作时,会产生浪涌(电火花)输入瞬间的尖峰电压,一般是输入电压的2倍左右。

如果芯片耐压不够宽,或者输入瞬间尖峰电压不吸收掉,瞬间的高压打到了芯片,芯片容易出现损坏不良的现象,一般吸收电路有:1是TVS 管,2是加电解电容,3,RC电路等等。

常用的是TVS管和加电解电容的方式更多。

15V 18V 降压3.3V 有两种解决方案1 ,LDO 线性稳压方案,2 ,DC-DC 降压方案

1 ,LDO 线性稳压方案

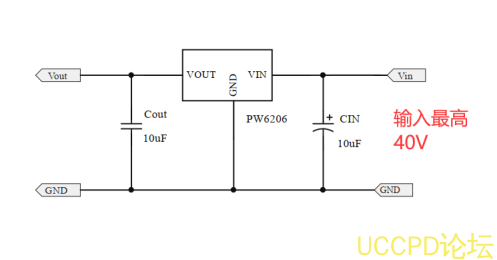

15V 18V 输入,通过下面的型号列举,我们可以选择有两款,一是PW6206 ,二是PW8600 ,输出电压是固定的:有5V 3.3V,3V 选择。封装是SOT23-3封装。

L DO 产品

输入电压

输出电压

输出电流

静态功耗

封装

P W6566

1.8V~5.5V

1 .2V~5V

25 0 m A

2u A

SOT23- 3

P W6218

4 V~18V

3 V, 3.3 V,5V

1 00MA

3u A

Sot23-3

P W6206

4 .5V~40V

3 V, 3.3 V,5V

1 50MA

4 .2 u A

Sot23/ 89

P W8600

4 .5V~ 8 0V

3 V, 3.3 V,5V

150 MA

2   u A

Sot23 -3


2 ,DC-DC 降压方案




       DC-DC

降压产品输入电压输出电压输出电流频率封装

PW2057   2.0V~6.0V3.3V,1.8V,1.2V  0.7A1.5MHz  SOT23-5

PW2058   2.0V~6.0V1V~5V     0.8A1.5MHz  SOT23-5

PW2051   2.5V~5.5V1V~5V     1.5A1.5MHz  SOT23-5

PW2052   2.5V~5.5V1V~5V     2.0A1.0 MHz  SOT23-5

PW2053   2.5V~5.5V1V~5V     3.0A1.0 MHz  SOT23-5

PW2162   4.5V~16V1V~15V      2A600KHZ  SOT23-6

PW2163   4.5V~16V1V~15V      3A600KHZ  SOT23-6

PW2205    4.5V~ 3 0V 1V~ 2 5V       5A 50 0KHZ   SOP8-EP

PW2312    4.0V~30V 1V~28V      1.2A 1.4 MHz   SOT23-6

PW2330    4.5V~30V 1V~28V       3A 50 0KHz   SOP8

PW2431    4.5V~40V 1V~30V       3A 340KHz   SOP8-EP

PW2558    4.5V~55V 1.25V~30V  0.8A 1.2 MHz   SOT23-6

PW2608   5.5V~60V1.5-30V     0.8A0.3-1Mhz  SOP8-EP

PW2815   4.5V~80V1.5V~30V 1.5A400KHZ  SOP8-EP

PW2906   12V~90V    1.25V~20V 0.6A150KHZ  SOP8-EP

PW2902   8V~90V    5V~30V      2A140KHZ   SOP8-EP

PW2153   8V~140V    5V~30V      4A140KHZ   SOP8



DC-DC 降压芯片的选择也有很多,以PW2312 开始,往后的型号都可以,PW2205 输入电压最大值太接近了,适用于15V ,不适合18V.

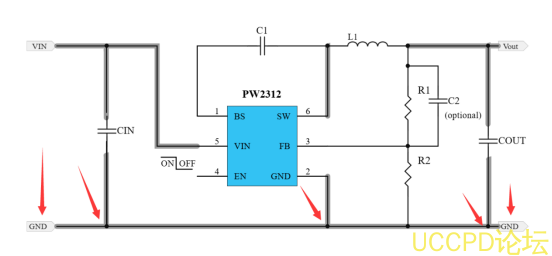

PW2312是一颗DC-DC 同步降压降压换器芯片,输入电压范围4V-30V ,最大负载电流1.2A ,可调输出电压,频率1.4MHZ 高频率,可采用贴片电感,节省空间,采用SOT23-6封装形式。

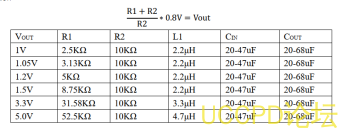

R1,R2为反馈电阻,通过两个电阻的阻值来调输出电压。

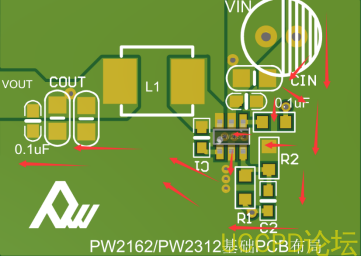

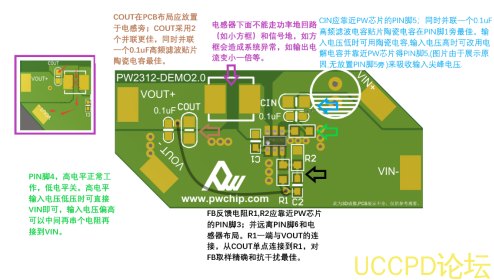

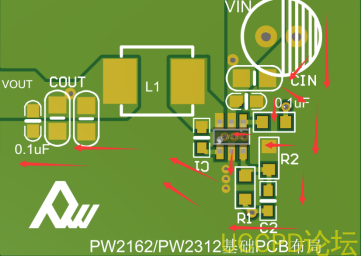

     •  初接触电源设计工程师,在设计时往往忽略了功率地的回路和布线,如下图箭头处,VIN的GND,CIN的GND端,COUT的GND端和VOUT的GND端和PW芯片的GND脚,这5点,布线要宽的同时,回路连接不宜七绕八绕,要宽和直接。CIN,COUT过孔时,也需要多打孔,布线宽。
