15V降压5V,18V降压5V的IC和LDO芯片的方案

2021-05-08 14:06:00
技术管理员
原创
2300
摘要:15V降压5V,18V降压5V的IC和LDO

15V降压5V18V降压5V芯片,稳压电路图,降压芯片选型表,稳压芯片选型表,降压芯片和LDO选型表,低功率LDO大电流降压芯片,稳定恒压输出电路图,低功耗芯片

      15V18V的电源供电,要输出降压5V的降压电路时,需要注意输入拔插和开关时的浪涌尖峰电压,时常我们需要加TVS管,或者电解电容等等来吸收尖峰高压,同时我们在芯片IC的选择上,也需要把注意输入电压的范围提供留有5V以上最少的余量。

     15V降压5V18V降压5V的电源电路解决方案有两种,根据不同的应用,功耗要求,输入电压范围,输出电流等等来觉得,解决方案1,LDO线性稳压IC2,DC-DC降压稳压芯片。

解决方案1,LDO线性稳压IC

        我们知道当开关或者拔插电源时,会产生数倍高于输入电压的尖峰电压。表现明显的类似我们平时插上充电器时的电击声音,这个插入拔出的动作或者开关动作就会产生输入尖峰电压。吸收输入尖峰电压解决方案常见:并联TVS管,加大或加47uF-470uF电解电容,RC电路等等。根据不同输入应用来测试选择。

LDO产品

输入电压

输出电压

输出电流

静态功耗

封装

PW6566

1.8V~5.5V

1.2V~5V

250mA

2uA

SOT23-3

PW6218

4V~18V

3V,3.3V,5V

100MA

3uA

Sot23-3

PW6206

4.5V~40V

3V,3.3V,5V

150MA

4.2uA

Sot23/89

PW8600

4.5V~80V

3V,3.3V,5V

150MA

2 uA

Sot23-3

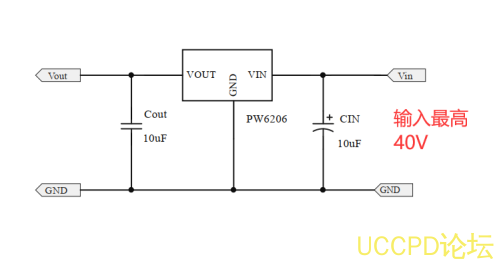

如上图的输入电压范围,我们可以选择PW6206PW8600两款。

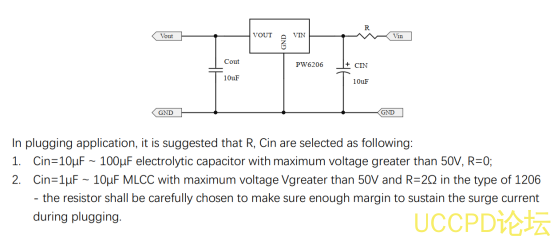

    PW6206可以选择输入电容改大容值的电解电容,如100uF,或者输入串联电阻如1206封装的2欧姆电阻来吸收尖峰电压。

解决方案2,DC-DC降压电路芯片

DC-DC

降压产品 输入电压 输出电压 输出电流 频率 封装

PW2057    2.0V~6.0V 3.3V,1.8V,1.2V  0.7A 1.5MHz   SOT23-5

PW2058    2.0V~6.0V 1V~5V      0.8A 1.5MHz   SOT23-5

PW2051    2.5V~5.5V 1V~5V      1.5A 1.5MHz   SOT23-5

PW2052    2.5V~5.5V 1V~5V      2.0A 1.0 MHz   SOT23-5

PW2053    2.5V~5.5V 1V~5V      3.0A 1.0 MHz   SOT23-5

PW2162    4.5V~16V 1V~15V       2A 600KHZ   SOT23-6

PW2163    4.5V~16V 1V~15V       3A 600KHZ   SOT23-6

PW2205    4.5V~30V 1V~25V       5A 500KHZ   SOP8-EP

PW2312    4.0V~30V 1V~28V      1.2A 1.4 MHz   SOT23-6

PW2330    4.5V~30V 1V~28V       3A 500KHz   SOP8

PW2431    4.5V~40V 1V~30V       3A 340KHz   SOP8-EP

PW2558    4.5V~55V 1.25V~30V  0.8A 1.2 MHz   SOT23-6

PW2608    5.5V~60V 1.5-30V      0.8A 0.3-1Mhz  SOP8-EP

PW2815    4.5V~80V 1.5V~30V  1.5A 400KHZ   SOP8-EP

PW2906    12V~90V     1.25V~20V  0.6A 150KHZ   SOP8-EP

PW2902    8V~90V     5V~30V       2A 140KHZ   SOP8-EP

PW2153    8V~140V     5V~30V       4A 140KHZ   SOP8

    降压芯片推荐输入电压最高到30V以上的芯片,图PW2312PW2330PW2431PW2558等

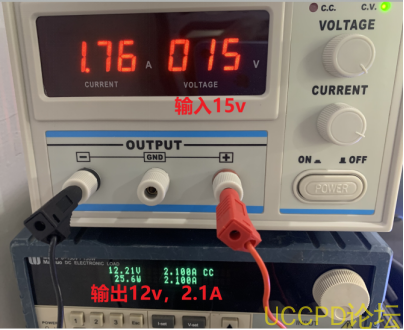

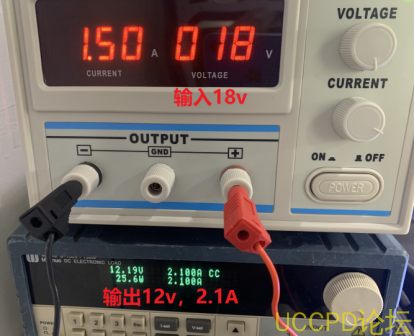

    5V输出的测试图片没有拍,就发15V-18V降压输出12V的测试图片了。
