5V降压1.8V芯片，稳压电路设计建议PW2059 - 芯片

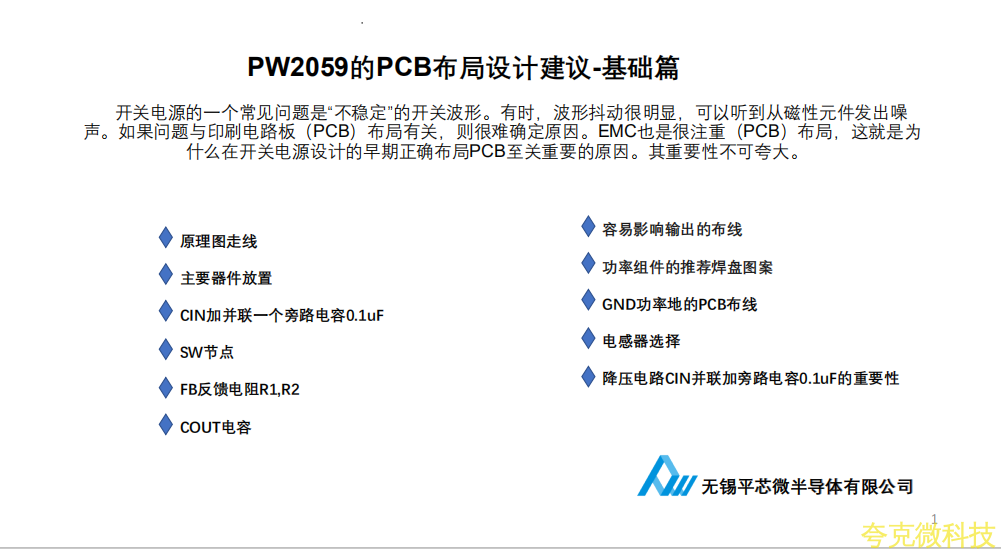

开关电源的一个常见问题是“不稳定”的开关波形。有时，波形抖动很明显，可以听到从磁性元件发出噪声。如果问题与印刷电路板（PCB）布局有关，则很难确定原因。EMC也是很注重（PCB）布局，这就是为什么在开关电源设计的早期正确布局PCB至关重要的原因。其重要性不可夸大。

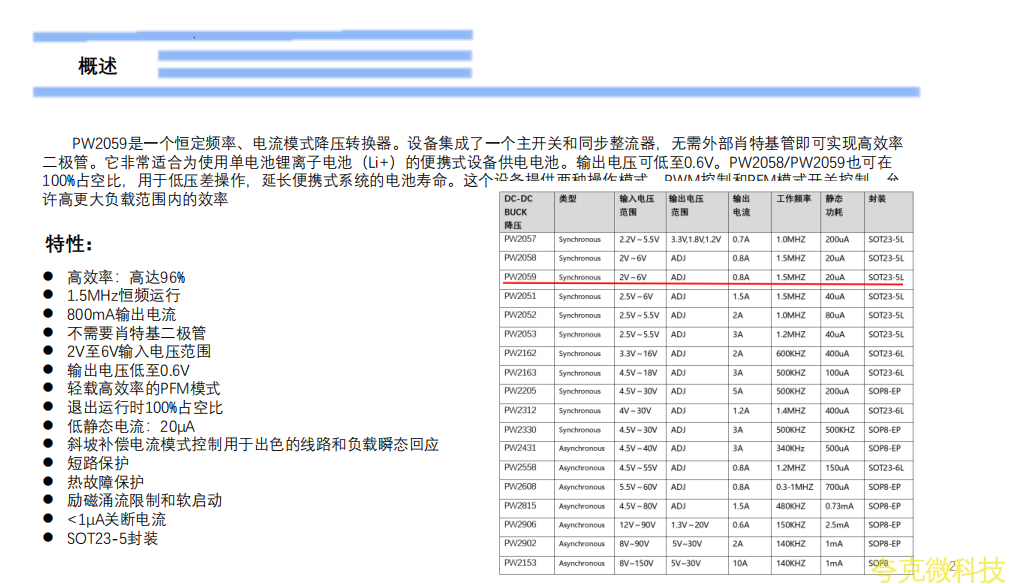

PW2059是一个恒定频率、电流模式降压转换器。设备集成了一个主开关和同步整流器，无需外部肖特基管即可实现高效率二极管。它非常适合为使用单电池锂离子电池（Li+）的便携式设备供电电池。输出电压可低至0.6V。PW2058/PW2059也可在100%占空比，用于低压差操作，延长便携式系统的电池寿命。这个设备提供两种操作模式，PWM控制和PFM模式开关控制，允许高更大负载范围内的效率。

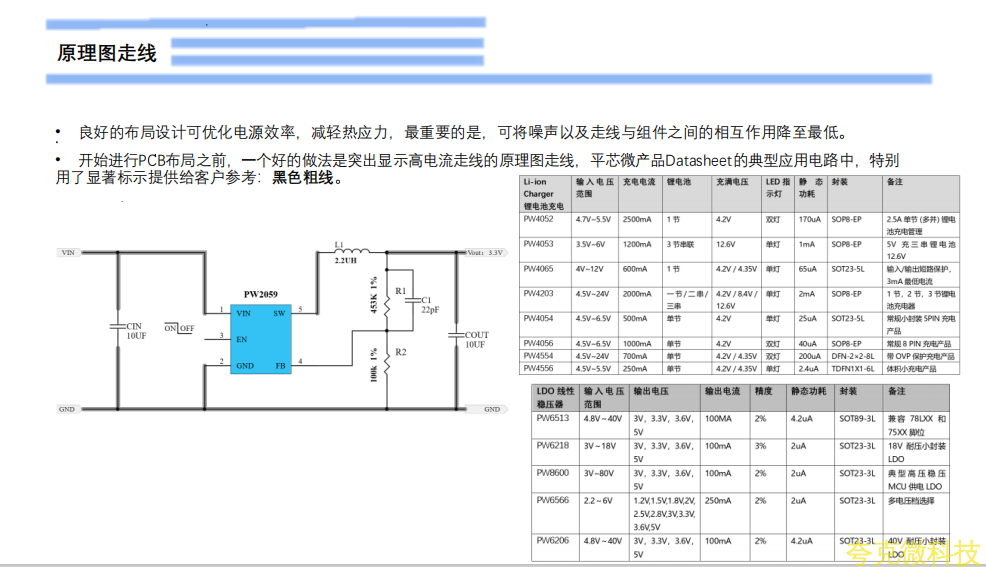

良好的布局设计可优化电源效率，减轻热应力，最重要的是，可将噪声以及走线与组件之间的相互作用降至最低。

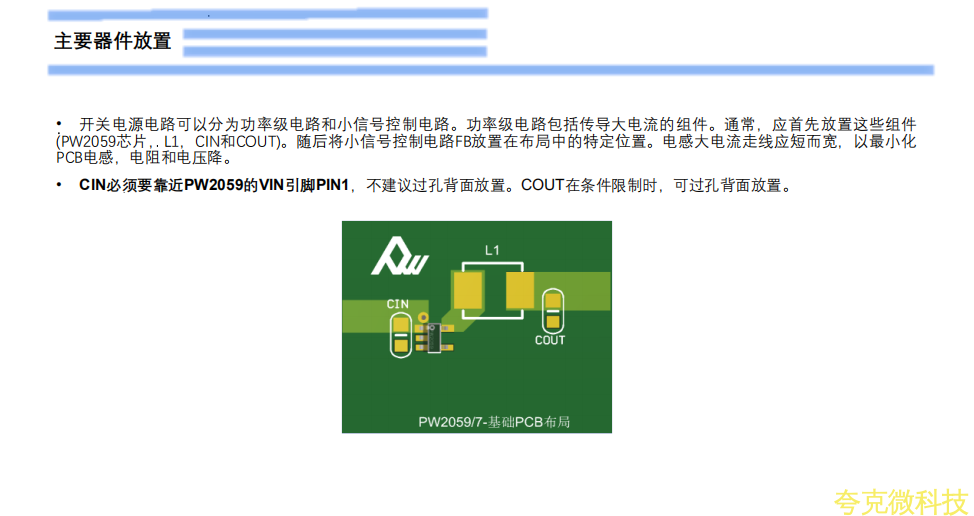

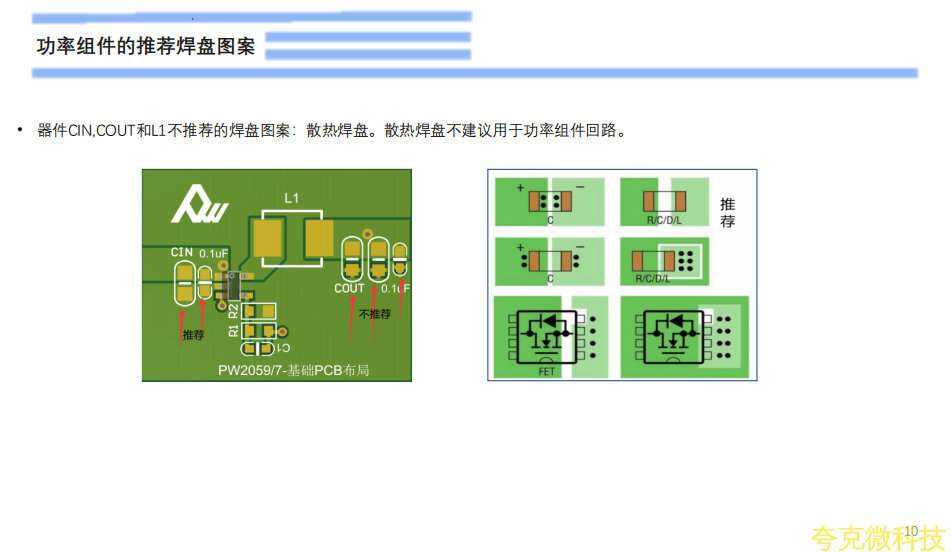

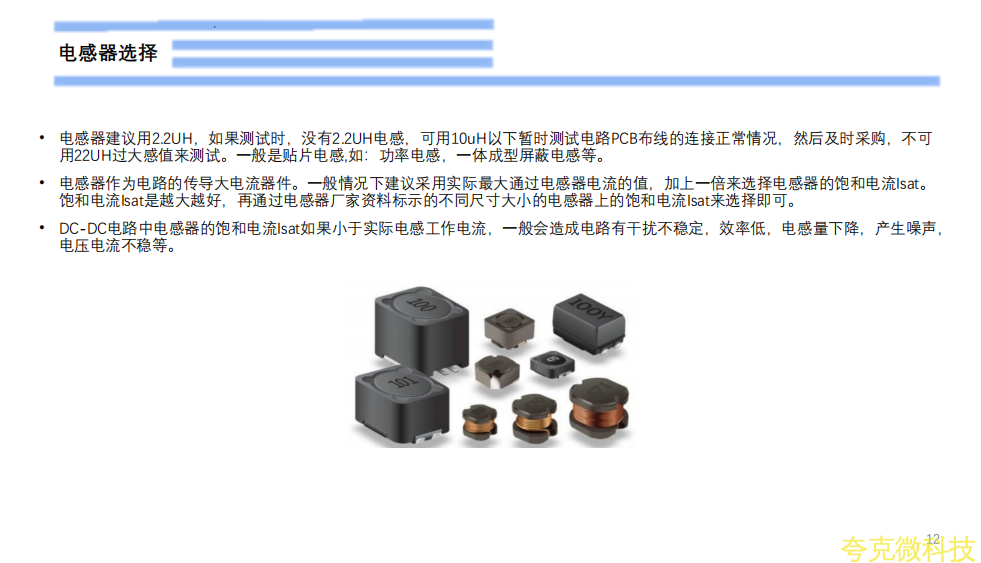

• 开关电源电路可以分为功率级电路和小信号控制电路。功率级电路包括传导大电流的组件。通常，应首先放置这些组件(PW2059芯片，L1，CIN和COUT)。随后将小信号控制电路FB放置在布局中的特定位置。电感大电流走线应短而宽，以最小化PCB电感，电阻和电压降。

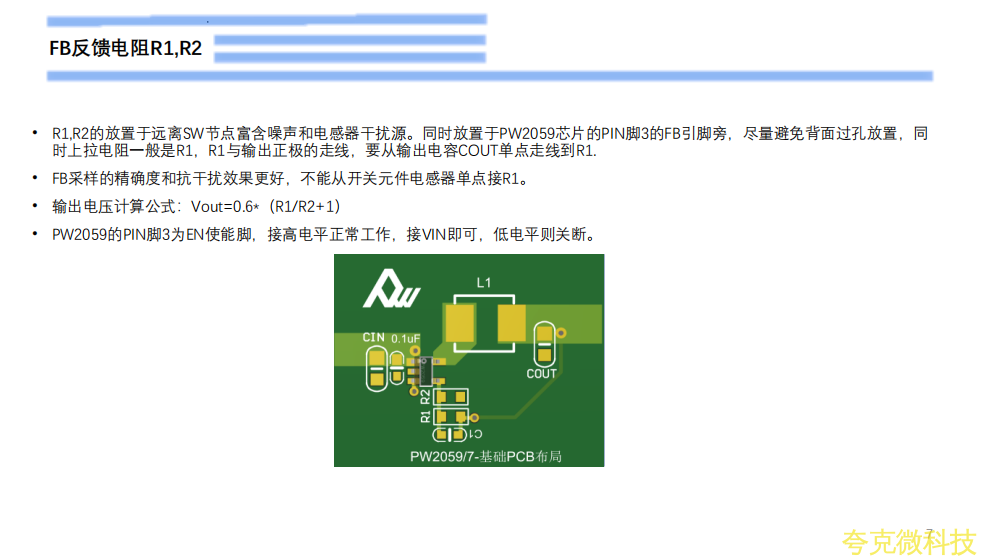

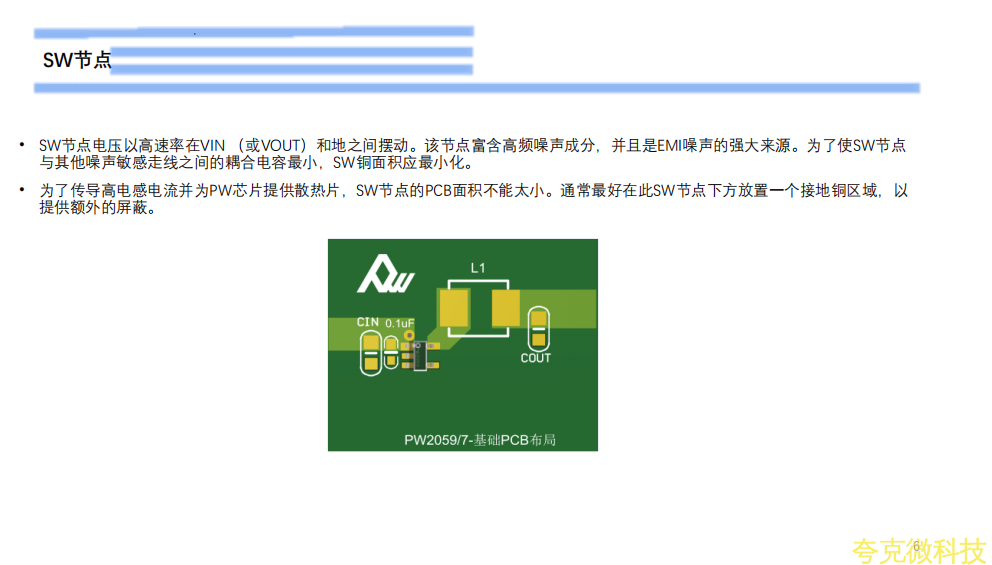

R1,R2的放置于远离SW节点富含噪声和电感器干扰源。同时放置于PW2059芯片的PIN脚3的FB引脚旁，尽量避免背面过孔放置，同时上拉电阻一般是R1，R1与输出正极的走线，要从输出电容COUT单点走线到R1.

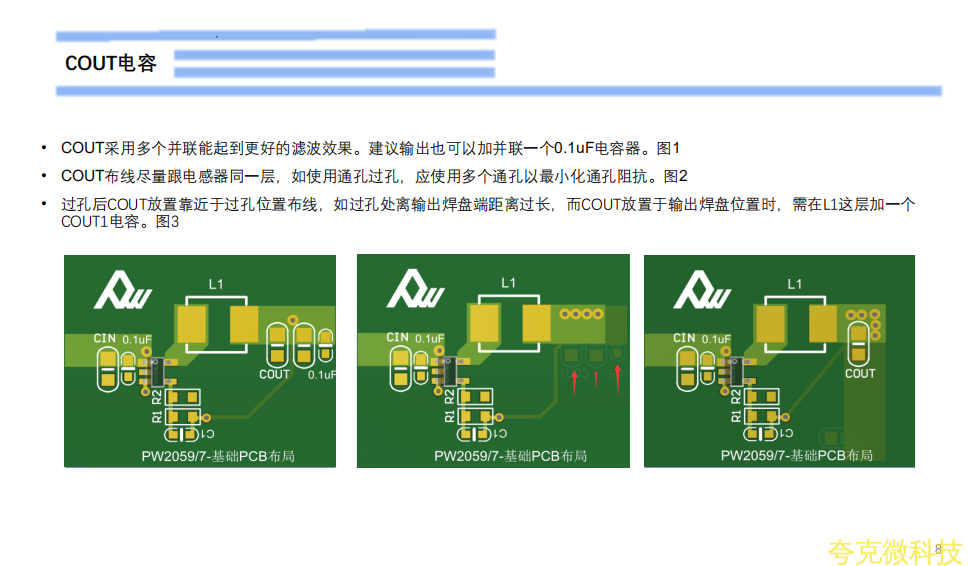

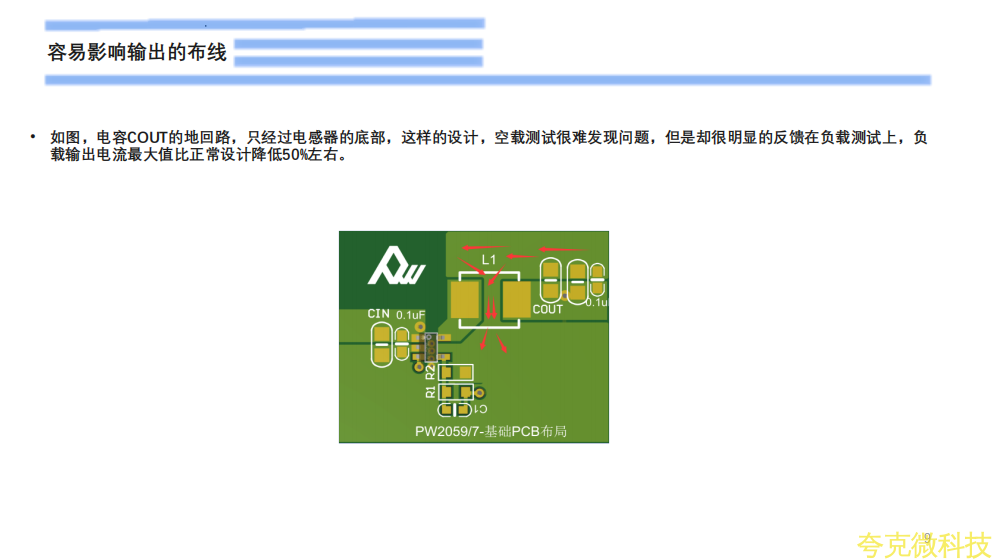

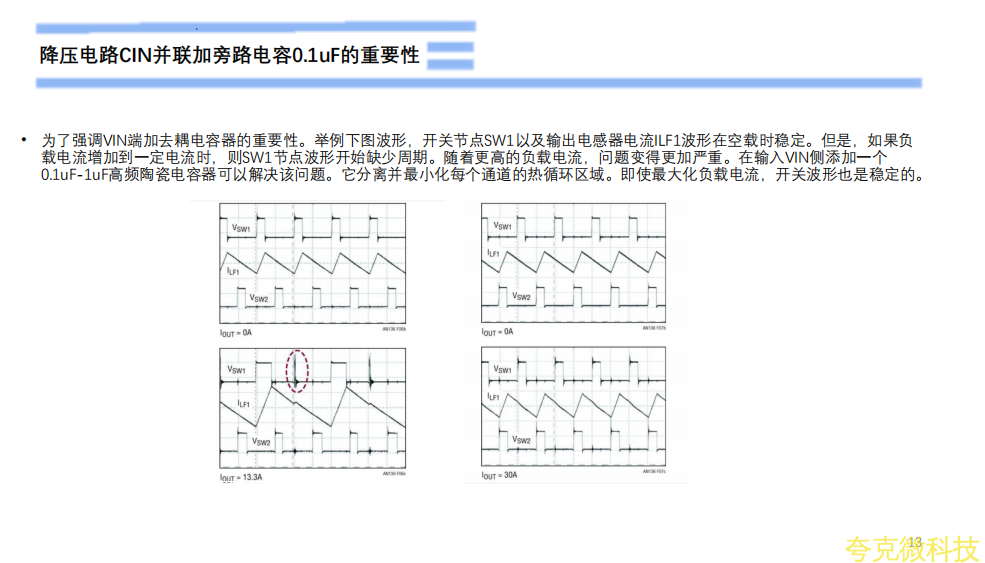

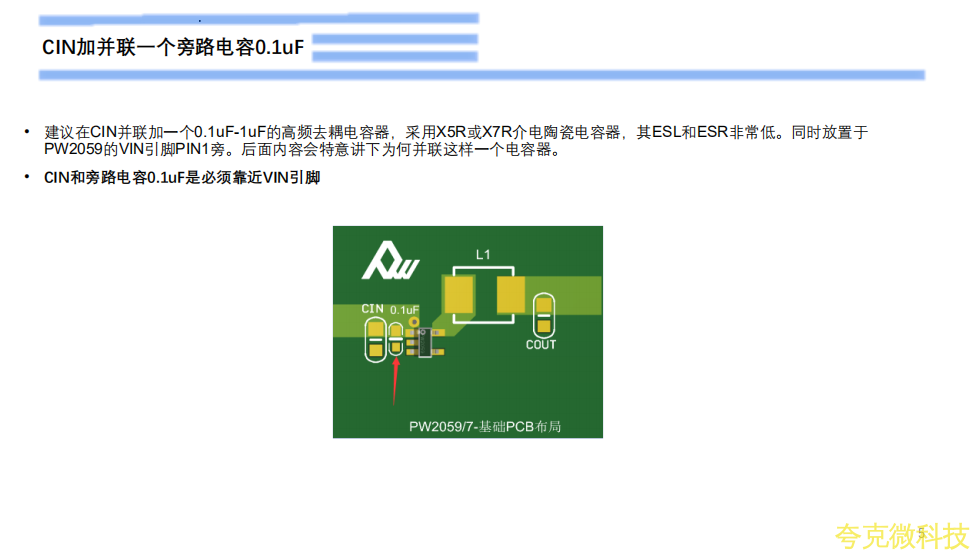

COUT采用多个并联能起到更好的滤波效果。建议输出也可以加并联一个0.1uF电容器。

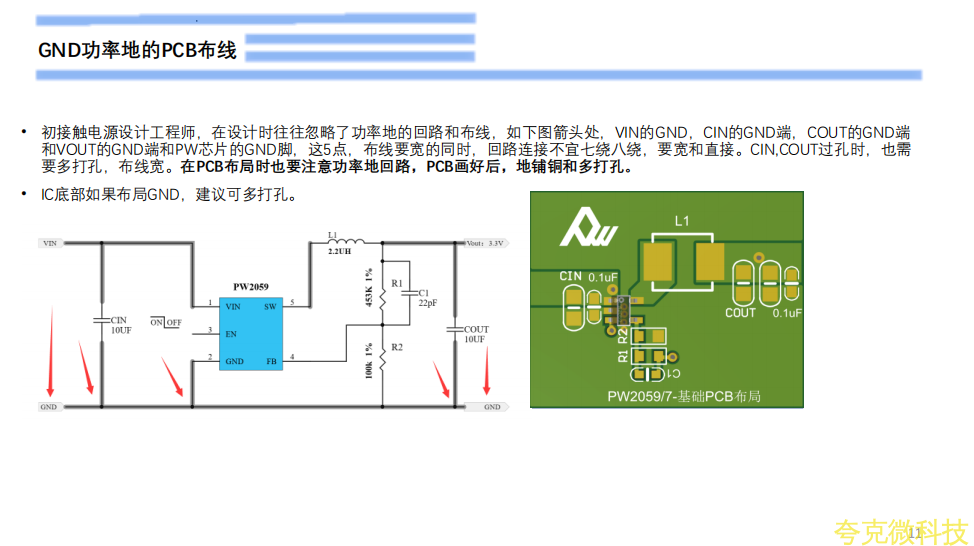

初接触电源设计工程师，在设计时往往忽略了功率地的回路和布线，如下图箭头处，VIN的GND，CIN的GND端，COUT的GND端和VOUT的GND端和PW芯片的GND脚，这5点，布线要宽的同时，回路连接不宜七绕八绕，要宽和直接。CIN,COUT过孔时，也需要多打孔，布线宽。在PCB布局时也要注意功率地回路，PCB画好后，地铺铜和多打孔。
