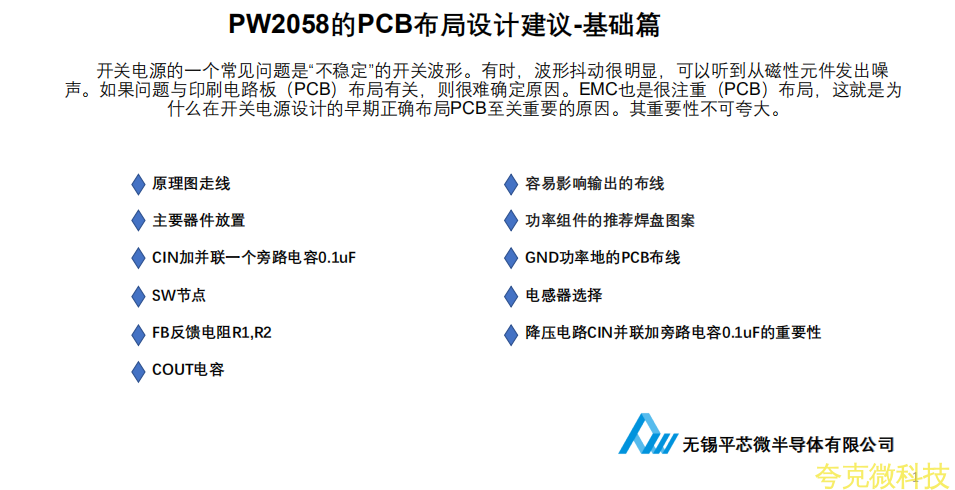

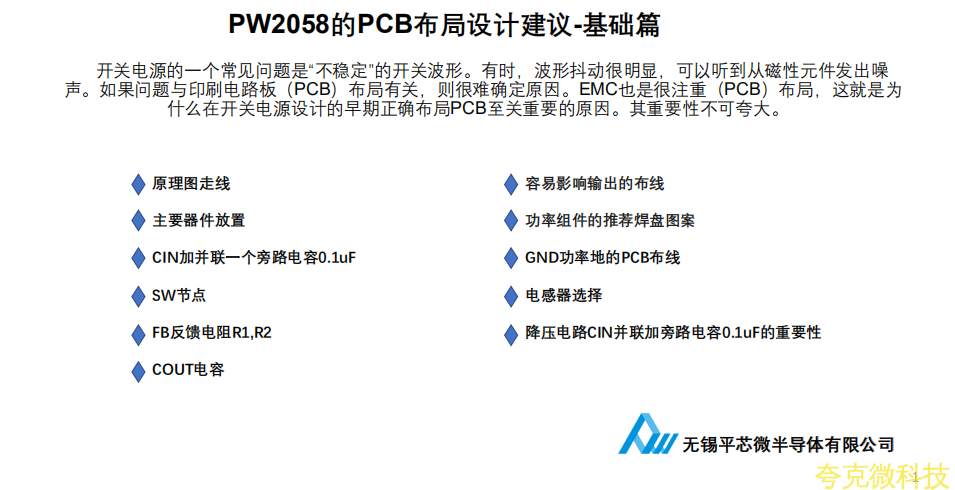

      开关电源的一个常见问题是“不稳定”的开关波形。有时,波形抖动很明显,可以听到从磁性元件发出噪声。如果问题与印刷电路板(PCB)布局有关,则很难确定原因。EMC也是很注重(PCB)布局,这就是为什么在开关电源设计的早期正确布局PCB至关重要的原因。其重要性不可夸大

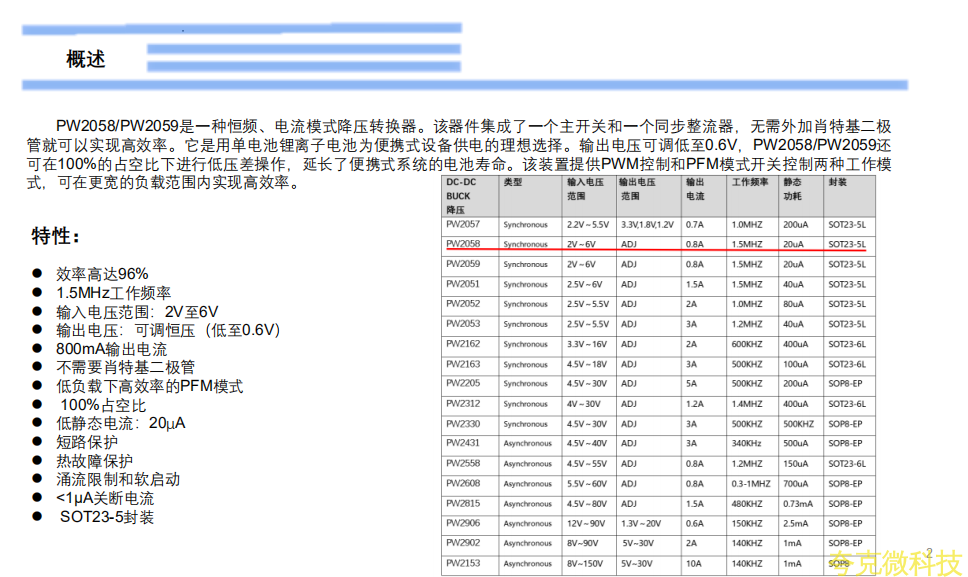

      PW2058/PW2059是一种恒频、电流模式降压转换器。该器件集成了一个主开关和一个同步整流器,无需外加肖特基二极管就可以实现高效率.它是用单电池锂离子电池为便携式设备供电的理想选择。输出电压可调低至0.6V,PW2058/PW2059还可在100%的占空比下进行低压差操作,延长了便携式系统的电池寿命。该装置提供PWM控制和PFM模式开关控制两种工作模

式,可在更宽的负载范围内实现高效率。

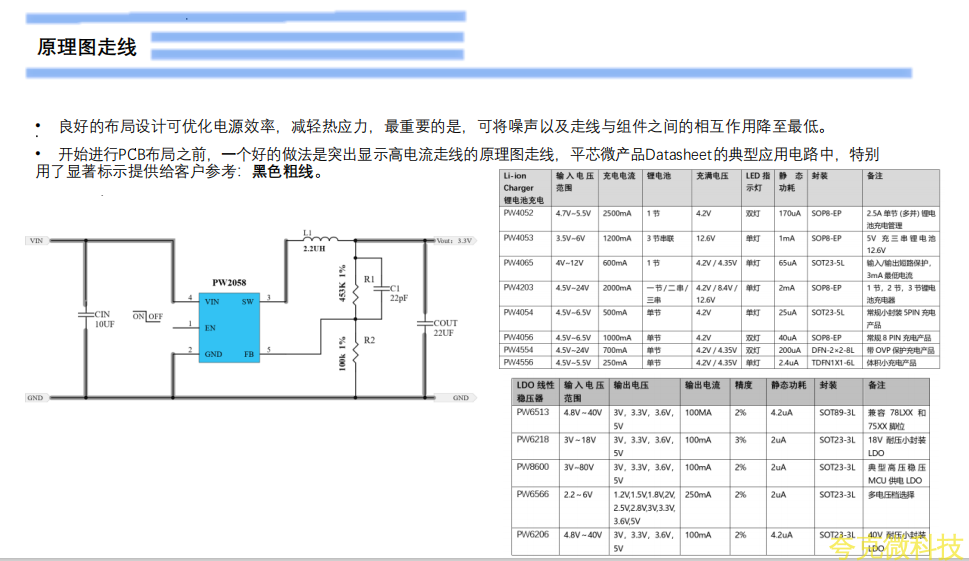

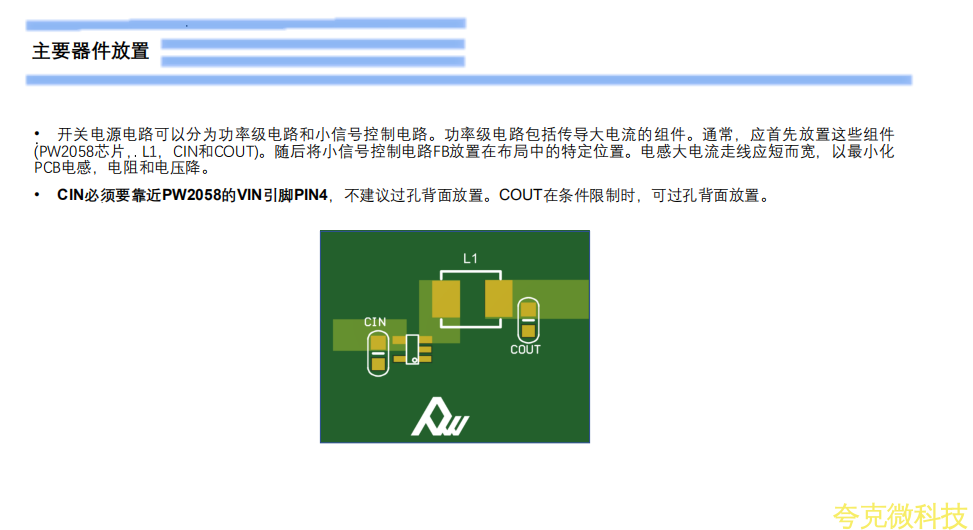

      良好的布局设计可优化电源效率,减轻热应力,最重要的是,可将噪声以及走线与组件之间的相互作用降至最低。

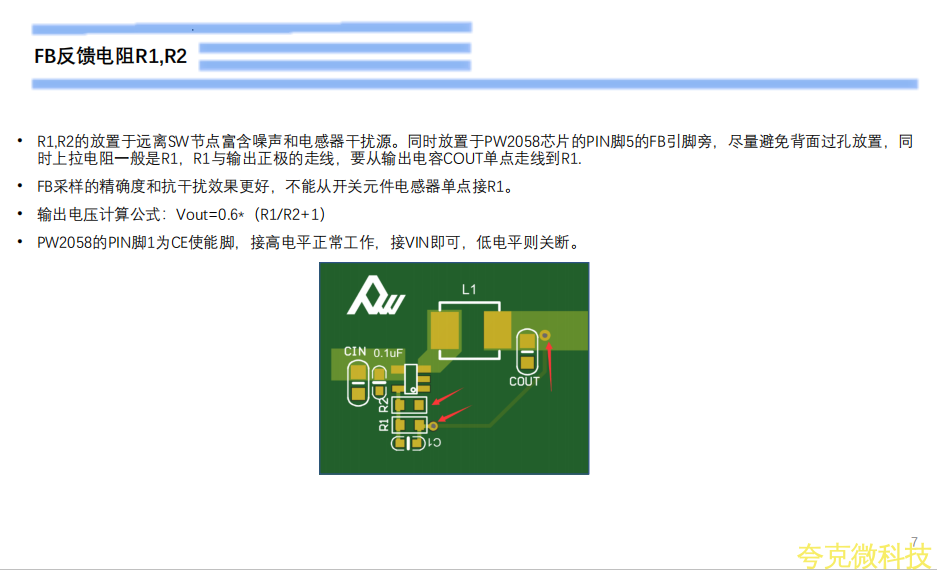

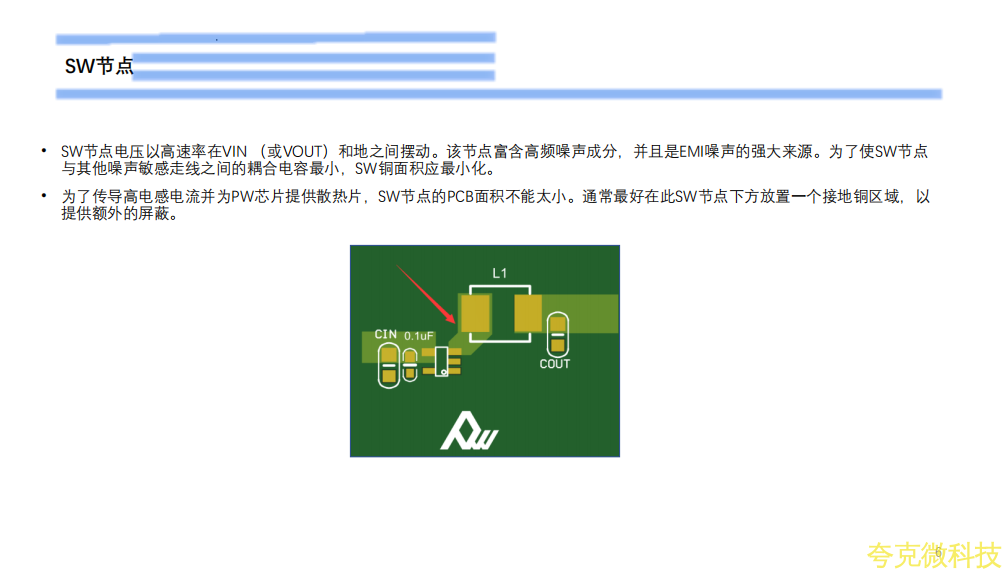

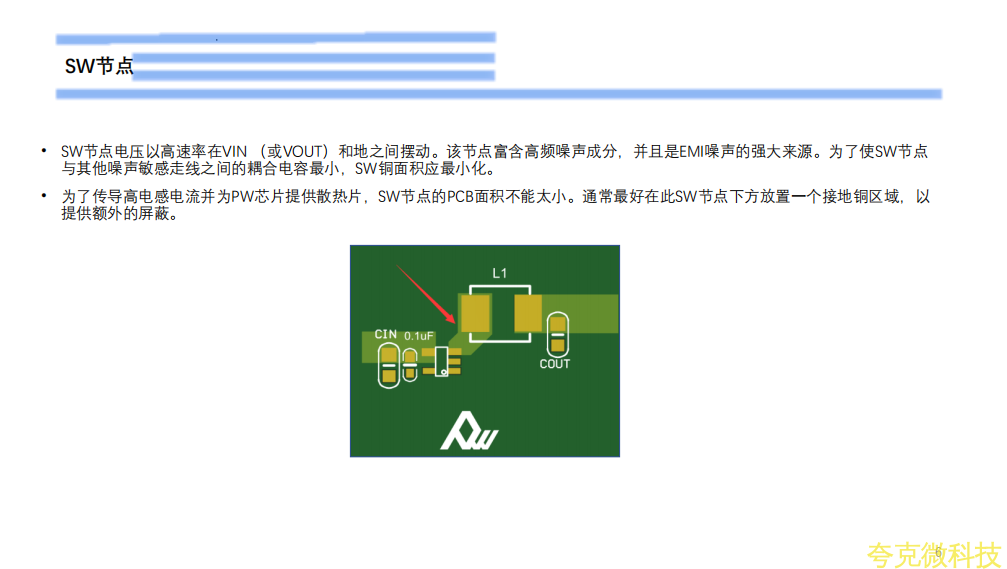

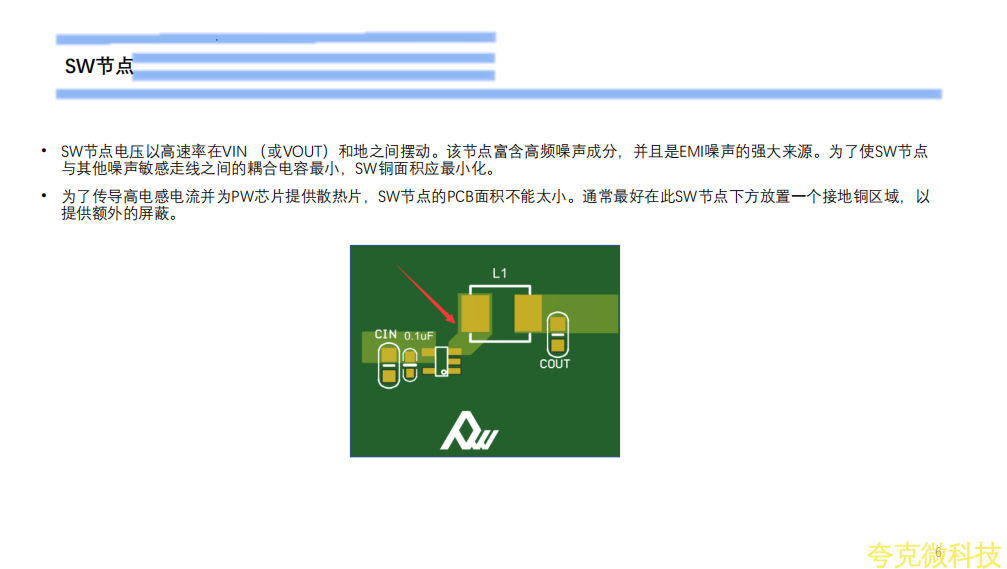

     R1,R2的放置于远离SW节点富含噪声和电感器干扰源。同时放置于PW2058芯片的PIN脚5的FB引脚旁,尽量避免背面过孔放置,同

时上拉电阻一般是R1,R1与输出正极的走线,要从输出电容COUT单点走线到R1.

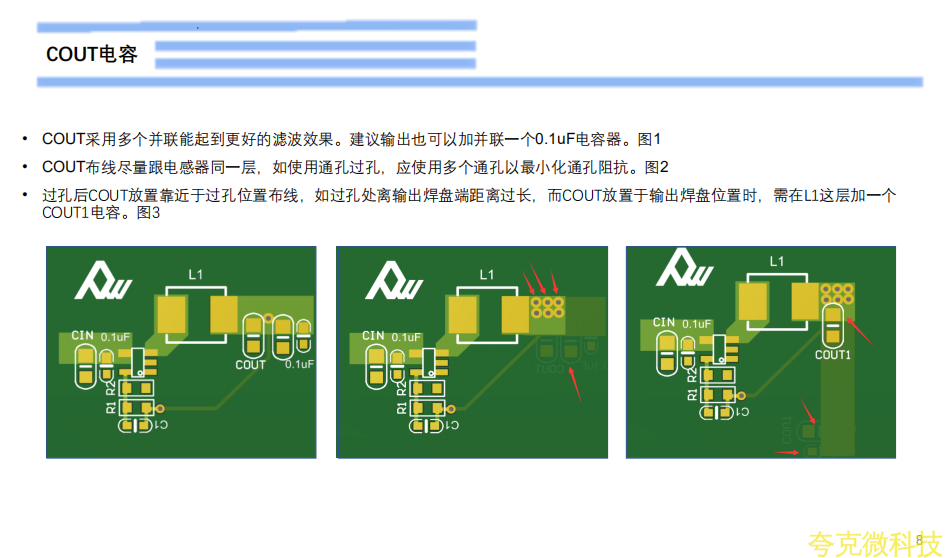

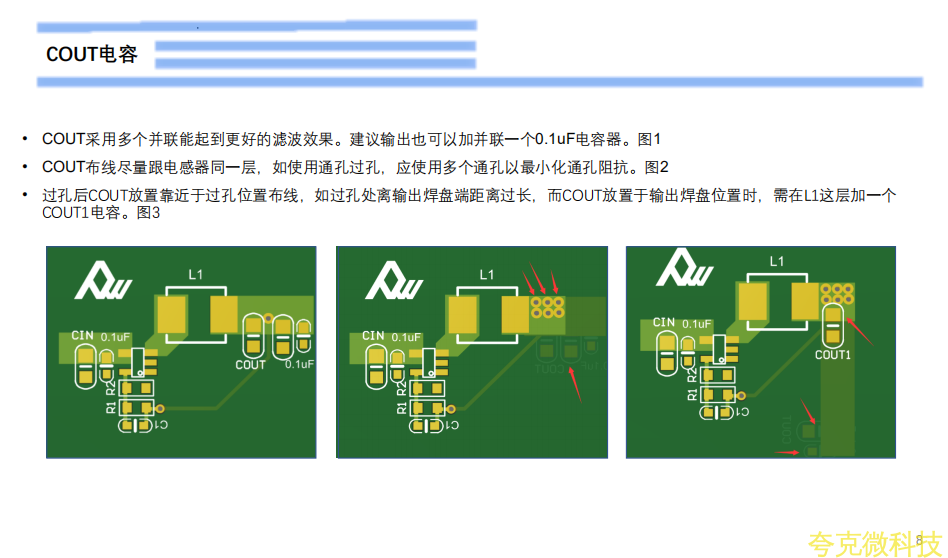

     COUT采用多个并联能起到更好的滤波效果。建议输出也可以加并联一个0.1uF电容器。

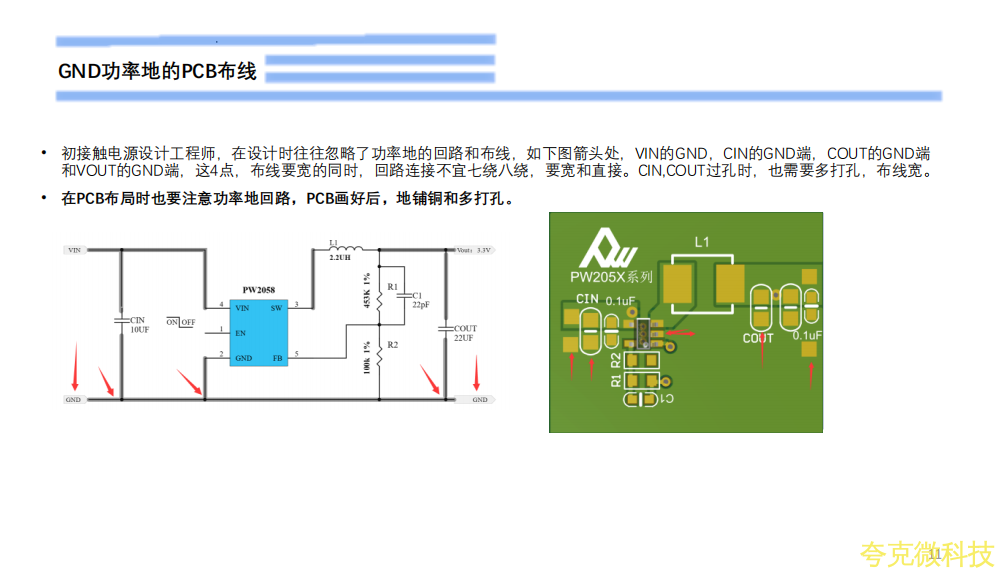

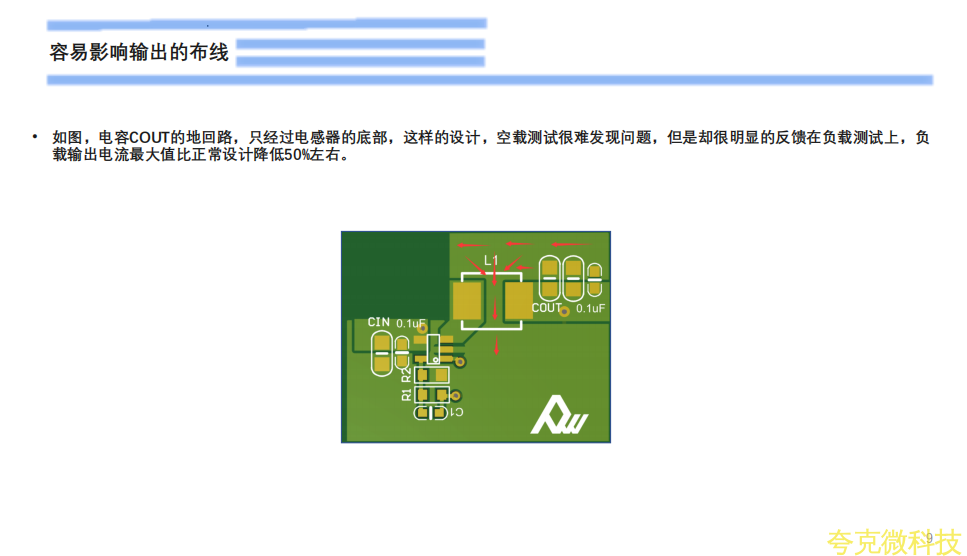

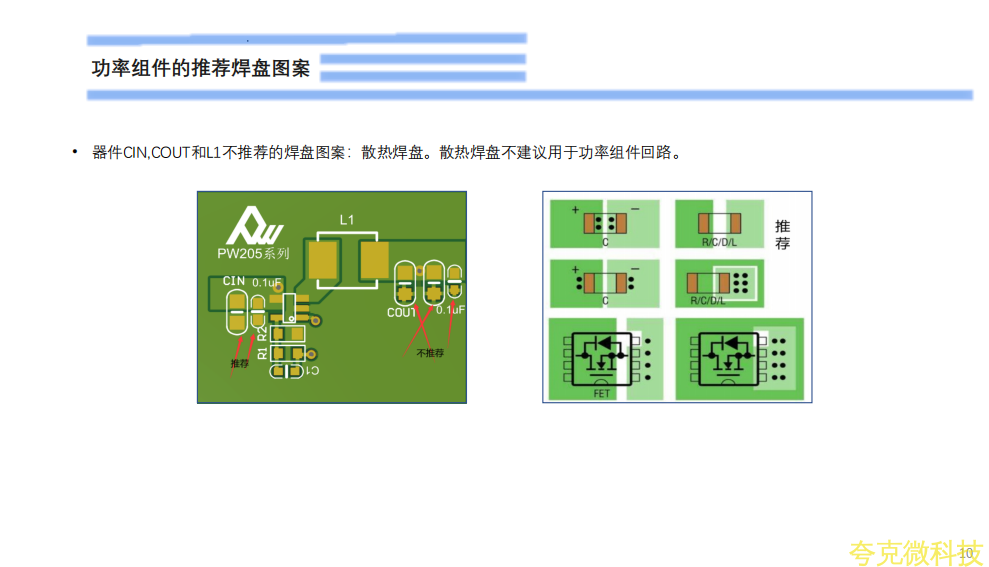

      初接触电源设计工程师,在设计时往往忽略了功率地的回路和布线,如下图箭头处,VIN的GND,CIN的GND端,COUT的GND端和VOUT的GND端,这4点,布线要宽的同时,回路连接不宜七绕八绕,要宽和直接。CIN,COUT过孔时,也需要多打孔,布线宽。

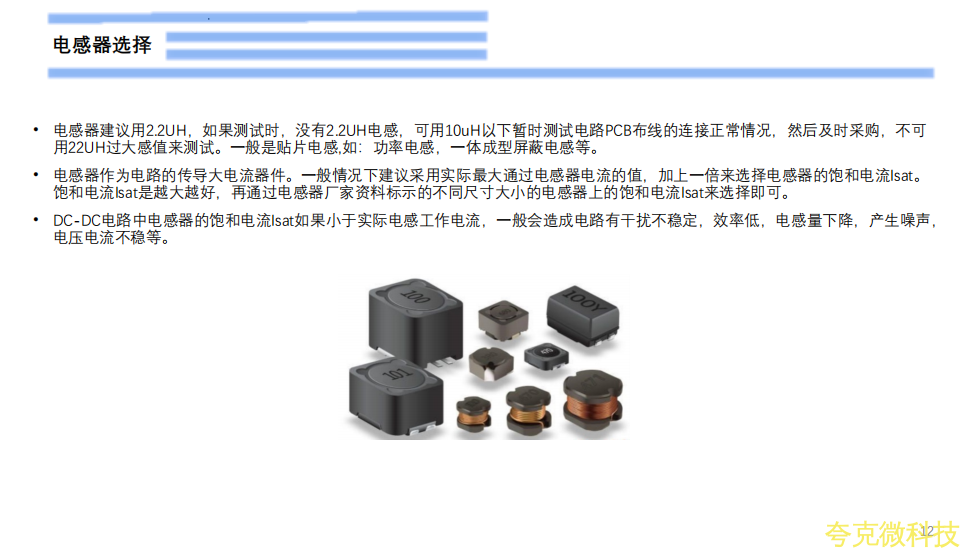

   电感器建议用2.2UH,如果测试时,没有2.2UH电感,可用10uH以下暂时测试电路PCB布线的连接正常情况,然后及时采购,不可用22UH过大感值来测试。一般是贴片电感,如:功率电感,一体成型屏蔽电感等。

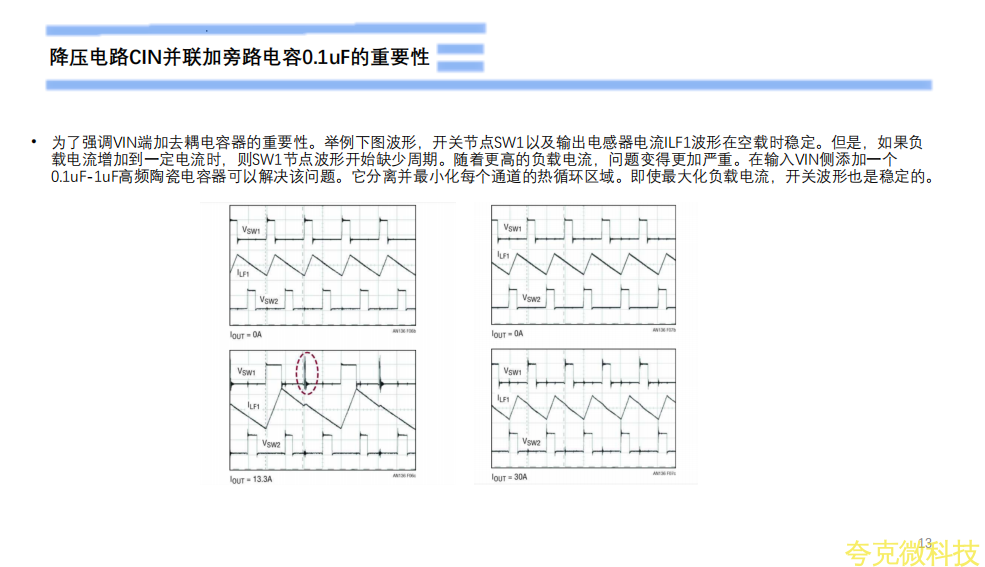

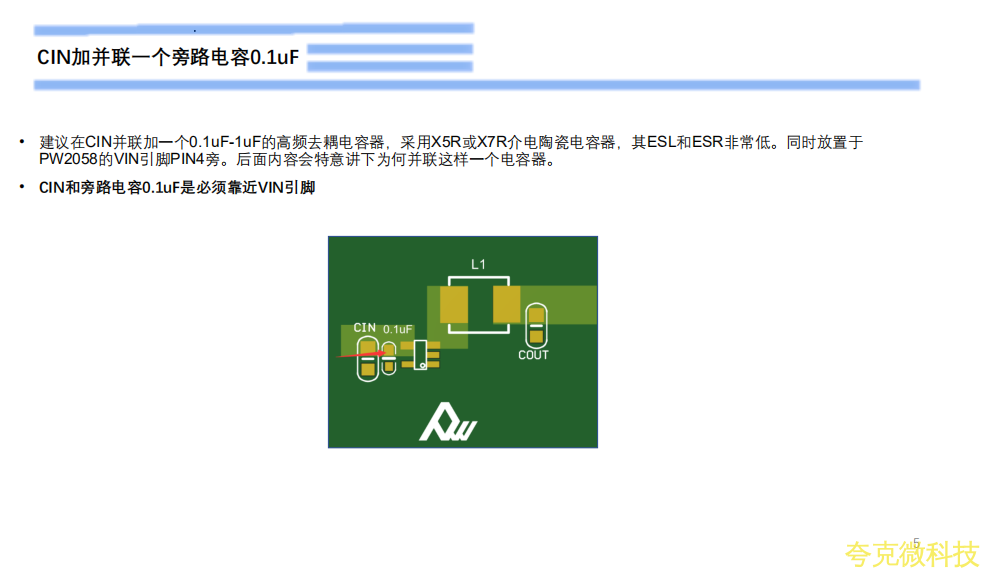

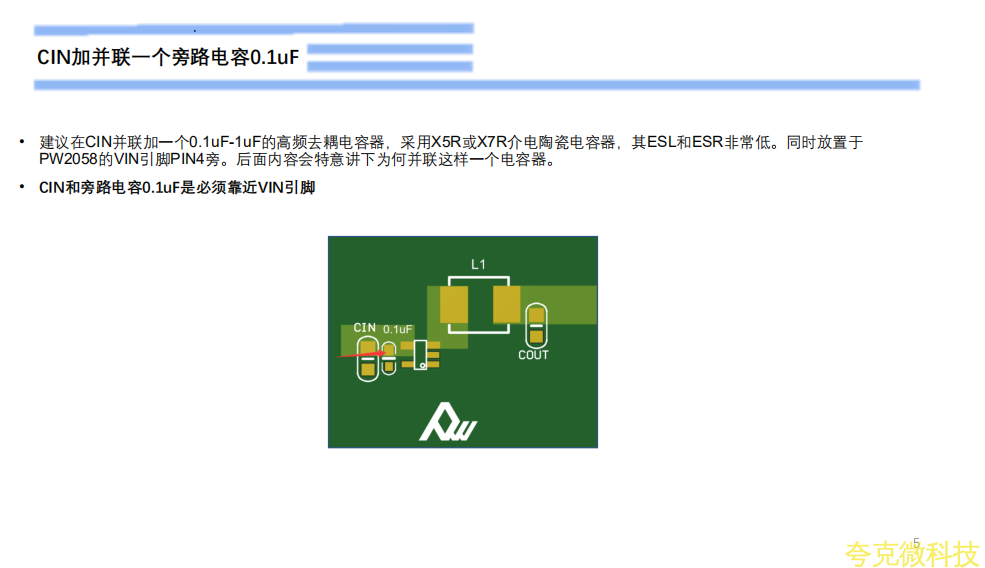

       为了强调VIN端加去耦电容器的重要性。举例下图波形,开关节点SW1以及输出电感器电流ILF1波形在空载时稳定。但是,如果负下载电流增加到一定电流时,则SW1节点波形开始缺少周期。随着更高的负载电流,问题变得更加严重。在输入VIN侧添加一个0.1uF-1uF高频陶瓷电容器可以解决该问题。它分离并最小化每个通道的热循环区域。即使最大化负载电流,开关波形也是稳定的。
