PW2162,12V降压3.3V的画板设计,BOM表,电路图

2021-05-08 16:46:00
技术管理员
原创
1444

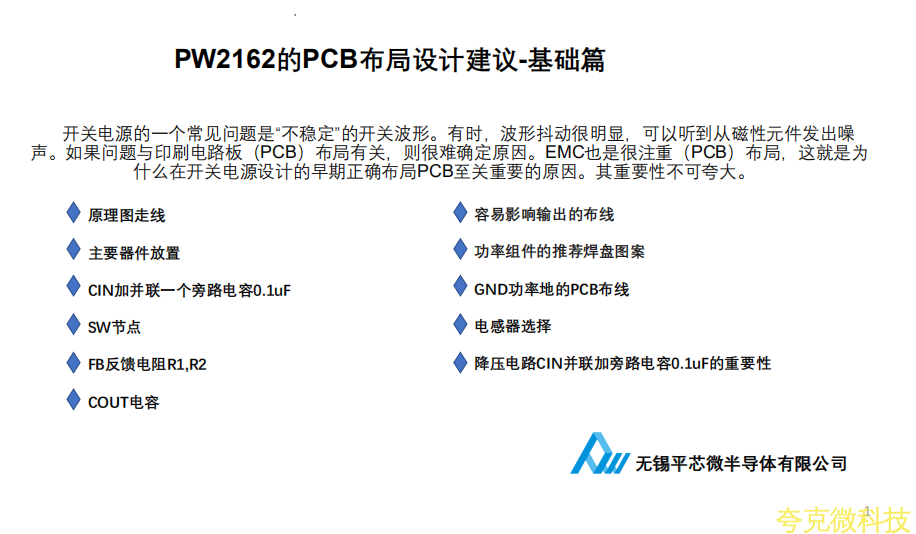

      开关电源的一个常见问题是“不稳定”的开关波形。有时,波形抖动很明显,可以听到从磁性元件发出噪声。如果问题与印刷电路板(PCB)布局有关,则很难确定原因。EMC也是很注重(PCB)布局,这就是为什么在开关电源设计的早期正确布局PCB至关重要的原因。其重要性不可夸大。

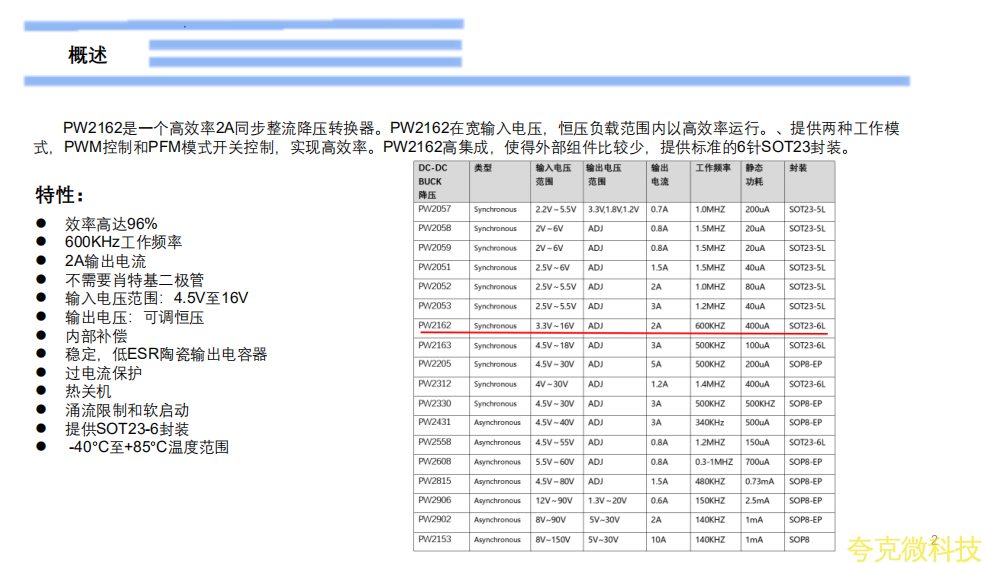

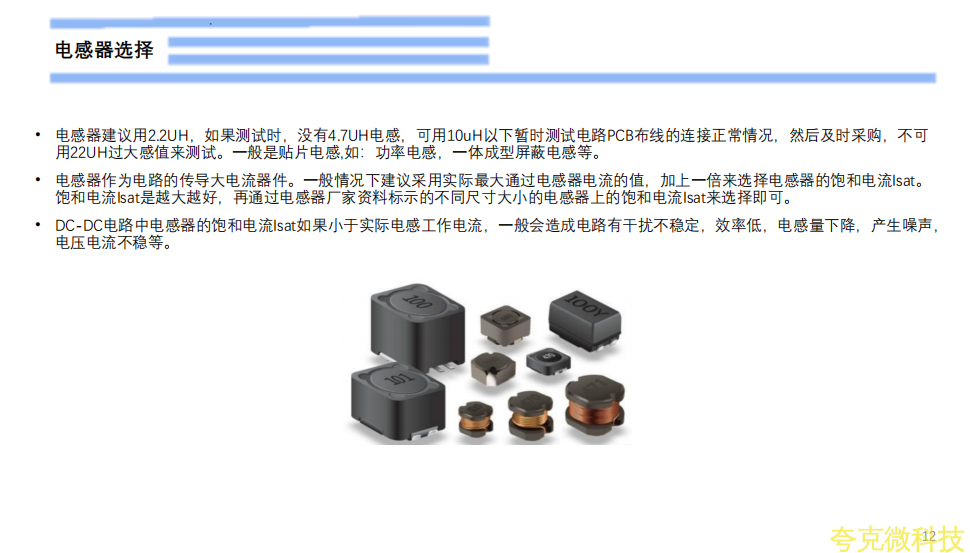

   PW2162是一个高效率2A同步整流降压转换器。PW2162在宽输入电压,恒压负载范围内以高效率运行。、提供两种工作模式,PWM控制和PFM模式开关控制,实现高效率。PW2162高集成,使得外部组件比较少,提供标准的6针SOT23封装。

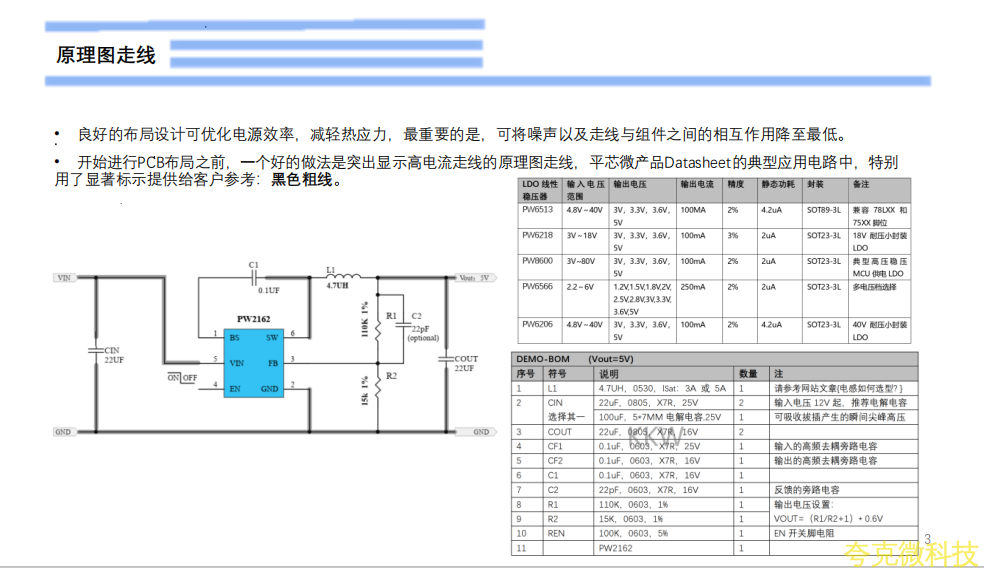

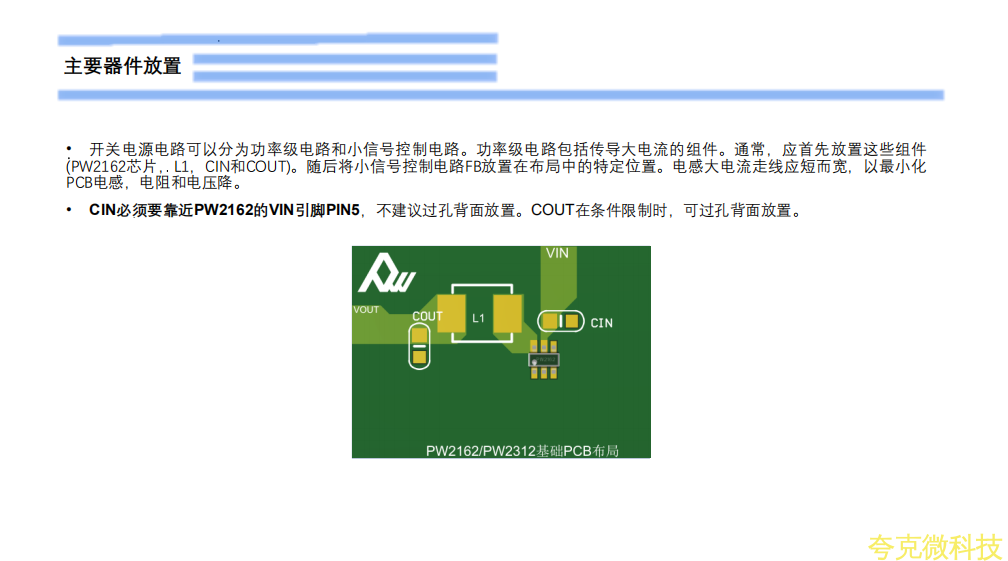

      良好的布局设计可优化电源效率,减轻热应力,最重要的是,可将噪声以及走线与组件之间的相互作用降至最低。

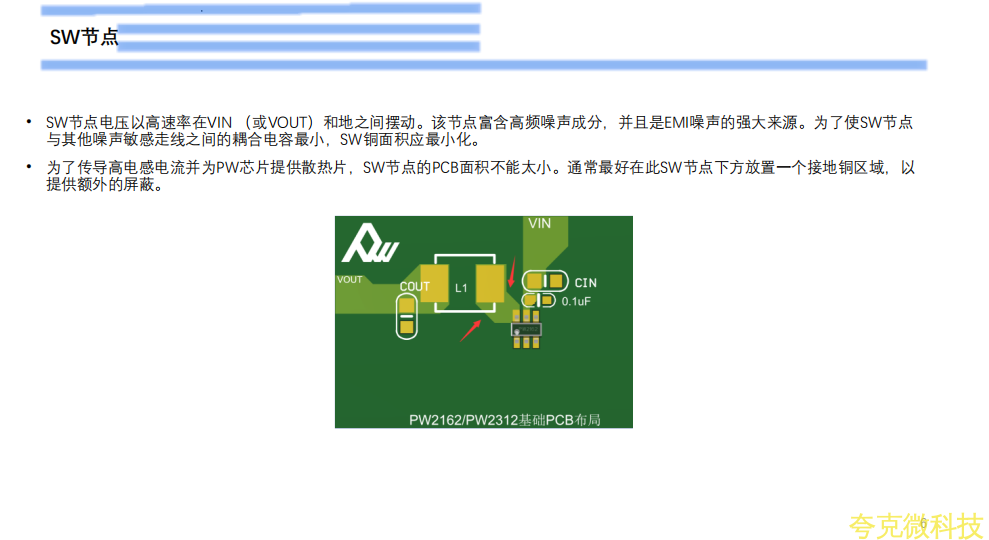

    SW节点电压以高速率在VIN (或VOUT)和地之间摆动。该节点富含高频噪声成分,并且是EMI噪声的强大来源。为了使SW节点

与其他噪声敏感走线之间的耦合电容最小,SW铜面积应最小化。

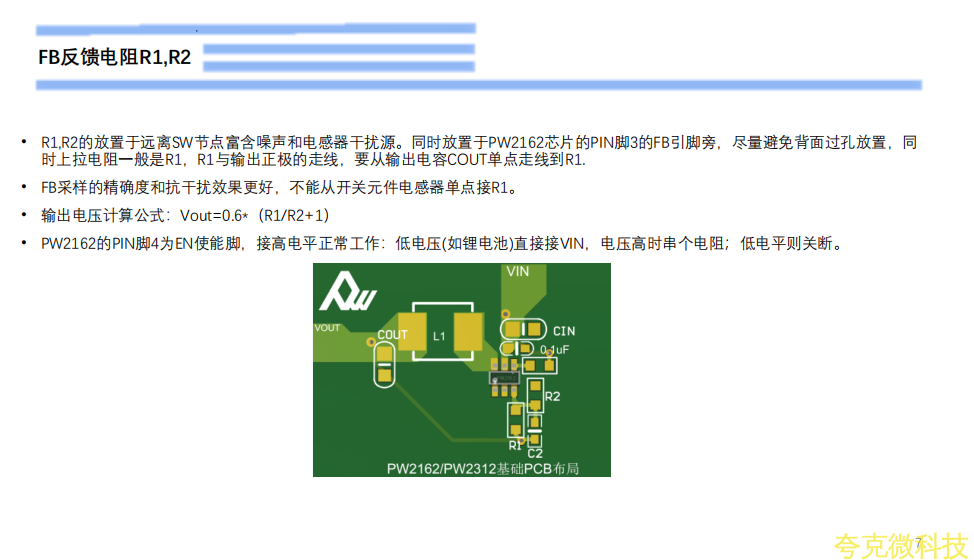

    R1,R2的放置于远离SW节点富含噪声和电感器干扰源。同时放置于PW2162芯片的PIN脚3的FB引脚旁,尽量避免背面过孔放置,同时上拉电阻一般是R1,R1与输出正极的走线,要从输出电容COUT单点走线到R1

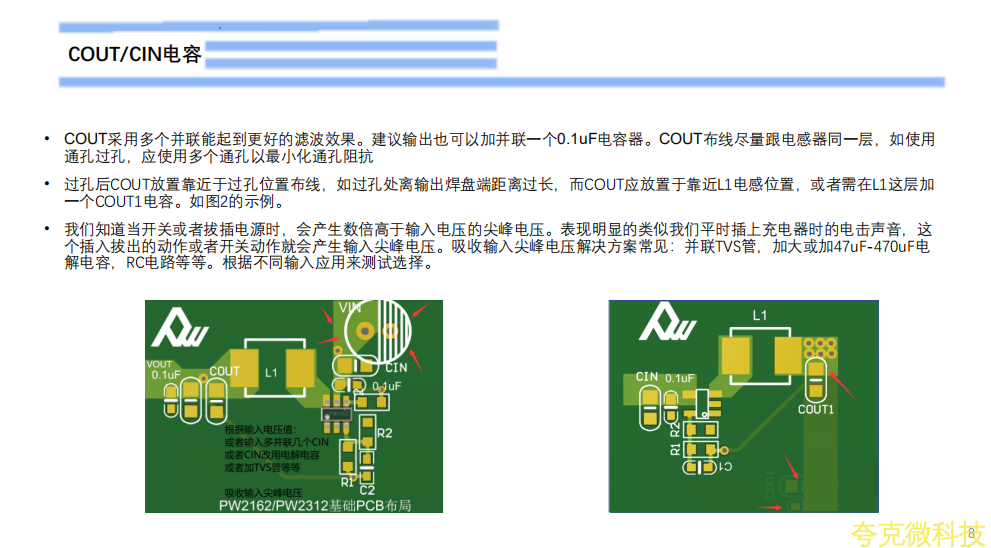

     COUT采用多个并联能起到更好的滤波效果。建议输出也可以加并联一个0.1uF电容器。COUT布线尽量跟电感器同一层,如使用

通孔过孔,应使用多个通孔以最小化通孔阻抗。

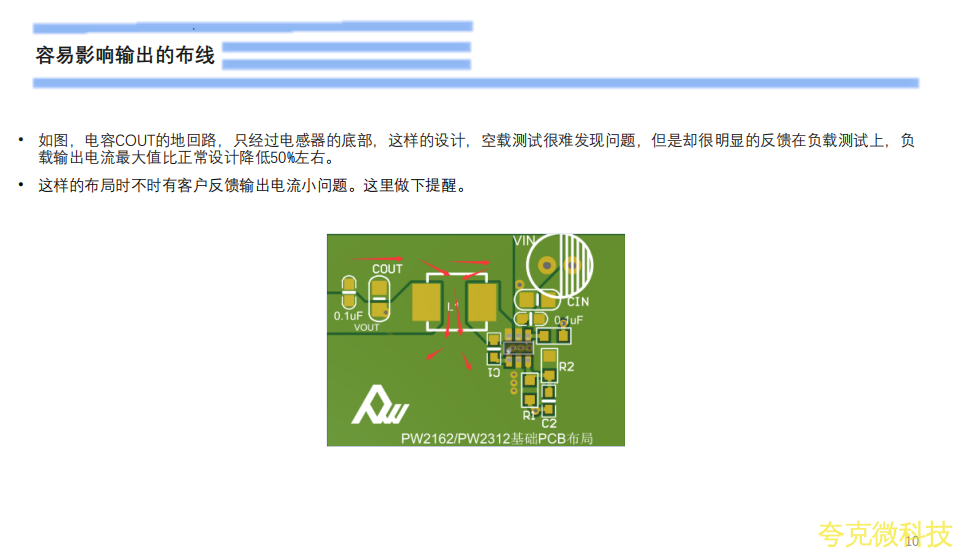

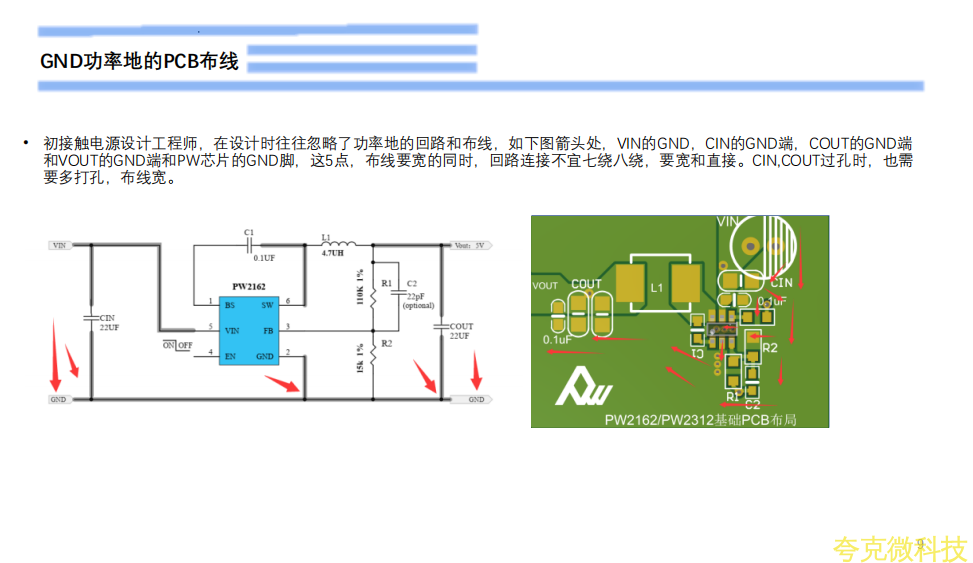

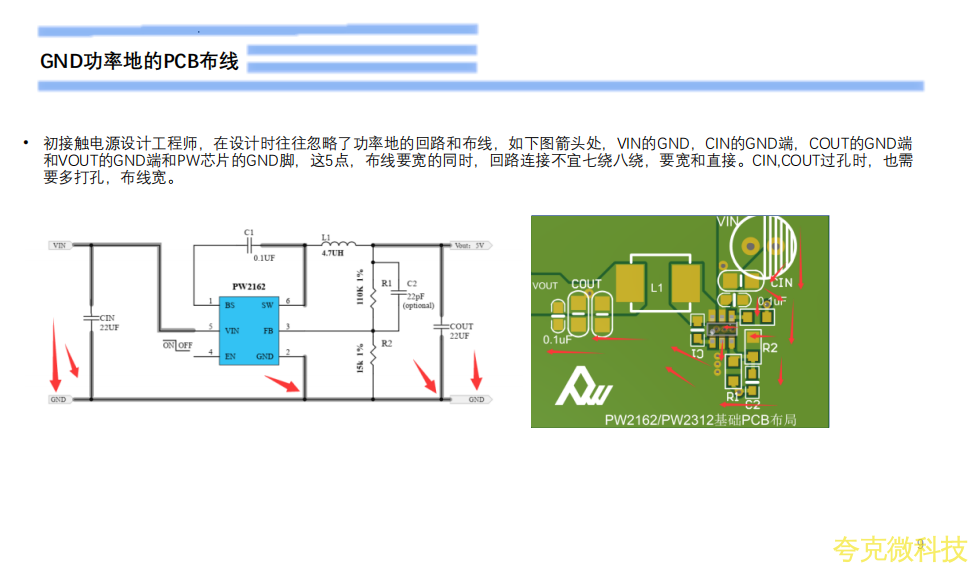

         如图,电容COUT的地回路,只经过电感器的底部,这样的设计,空载测试很难发现问题,但是却很明显的反馈在负载测试上,负载输出电流最大值比正常设计降低50%左右。

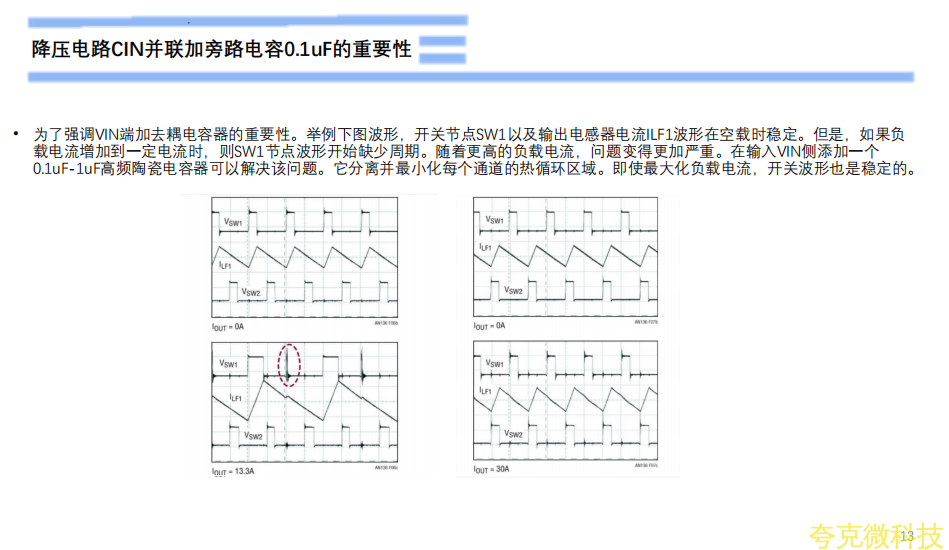

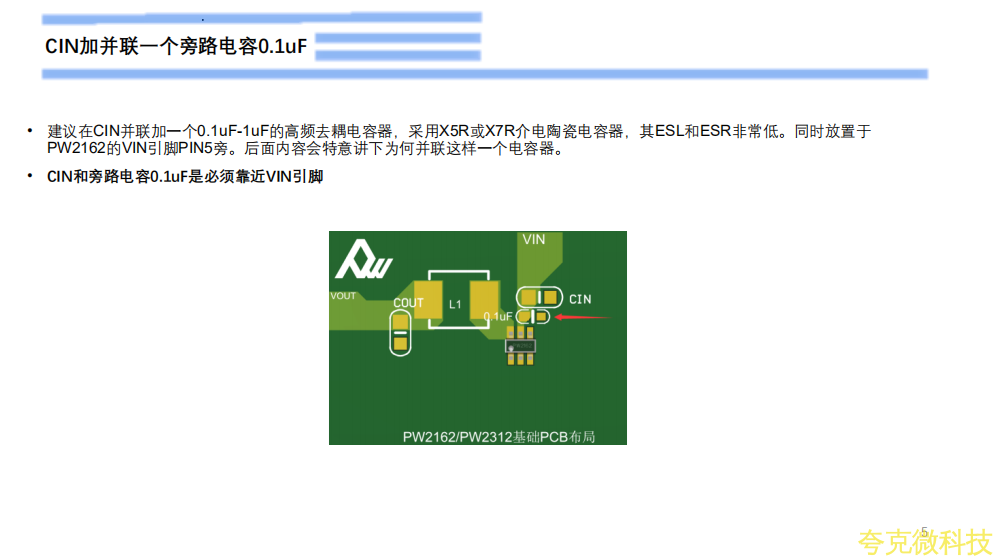

    为了强调VIN端加去耦电容器的重要性。举例下图波形,开关节点SW1以及输出电感器电流ILF1波形在空载时稳定。但是,如果负载电流增加到一定电流时,则SW1节点波形开始缺少周期。随着更高的负载电流,问题变得更加严重。在输入VIN侧添加一个0.1uF-1uF高频陶瓷电容器可以解决该问题。它分离并最小化每个通道的热循环区域。即使最大化负载电流,开关波形也是稳定的。
